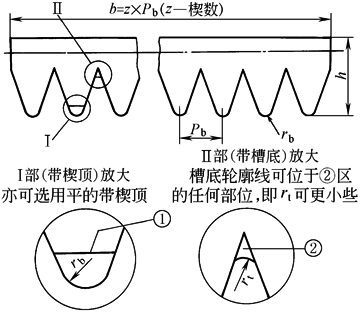

带的截面尺寸(GB/T 16588—2009)　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

楔距

P_b

带高

h≈

楔顶圆弧半径

r_bmin

槽底圆弧半径

r_tmax

楔数

z

PH

1.6

3

0.3

0.15

4、6、8、10、12、16、20

PJ

2.34

4

0.4

0.2

PK

3.56

6

0.5

0.25

6、8、10、12、14、16、18、20

PL

4.7

10

0.4

0.4

PM

9.4

17

0.75

4、6、8、10、12、14、16、18、20

注：楔距与带高的值仅为参考尺寸，楔距累积误差是一个重要参数，但受带的工作张力和抗拉体弹性模量的影响。
