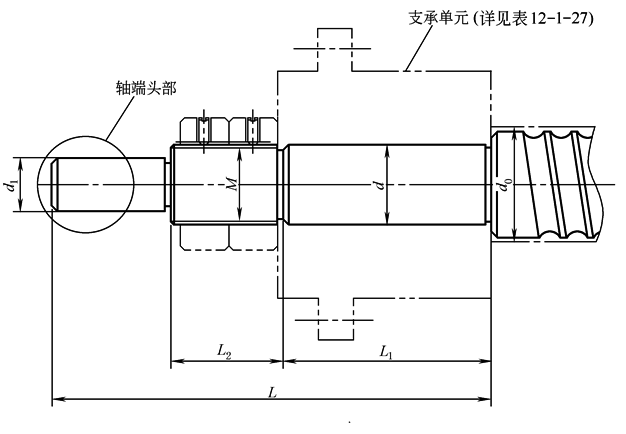

公称直径16~63mm的滚珠丝杠固定式轴端型式及尺寸 |
|||||||||||||||||
|
mm |
|||||||||||||||||
|
公称 直径 d0 |
轴端尺寸 |
||||||||||||||||
|
d |
M |
d1 |
L1 |
L2 |
L |
键槽(E型) |
|||||||||||
|
螺纹代号及 公差等级 |
轴承 组合 |
宽度b |
深度t |
长度l |
e |
||||||||||||
|
公称 尺寸 |
公差 等级 |
公称 尺寸 |
公差 等级 |
||||||||||||||
|
16 |
12 |
M12×1 6h或6g |
DF |
10 |
44 |
14 |
82 |
3 |
N9 |
|
18 |
H14 |
2.5 |
||||
|
TFT |
54 |
92 |
|||||||||||||||
|
QFC |
64 |
102 |
|||||||||||||||
|
20 |
15 |
M15×1 6h或6g |
DF |
12 |
50 |
16 |
99 |
4 |
|
25 |
2.5 |
||||||
|
TFT |
61 |
110 |
|||||||||||||||
|
QFC |
72 |
121 |
|||||||||||||||
|
25 |
17 |
M17×1 6h或6g |
DF |
14 |
52 |
16 |
105 |
5 |
|
25 |
2.5 |
||||||
|
TFT |
64 |
117 |
|||||||||||||||
|
QFC |
80 |
129 |
|||||||||||||||
|
32 |
20 |
M20×1 6h或6g |
DF |
18 |
58 |
24 |
123 |
5 |
|
32 |
4 |
||||||
|
TFT |
73 |
138 |
|||||||||||||||
|
QFC |
88 |
153 |
|||||||||||||||
|
40 |
30 |
M30×1.5 6h或6g |
DF |
28 |
69 |
30 |
160 |
8 |
|
50 |
5 |
||||||
|
TFT |
88 |
179 |
|||||||||||||||
|
QFC |
107 |
198 |
|||||||||||||||
|
50 |
35 |
M35×1.5 6h或6g |
DF |
30 |
73 |
32 |
186 |
8 |
|
70 |
5 |
||||||
|
TFT |
94 |
207 |
|||||||||||||||
|
QFC |
115 |
228 |
|||||||||||||||
|
63 |
50 |
M50×1.5 6h或6g |
DF |
45 |
89 |
36 |
236 |
14 |
|
100 |
5 |
||||||
|
TFT |
116 |
263 |
|||||||||||||||
|
QFC |
143 |
290 |
|||||||||||||||
|
公称 直径 d0 |
轴端尺寸 |
轴承型号 (推荐) |
|||||||||||||||
|

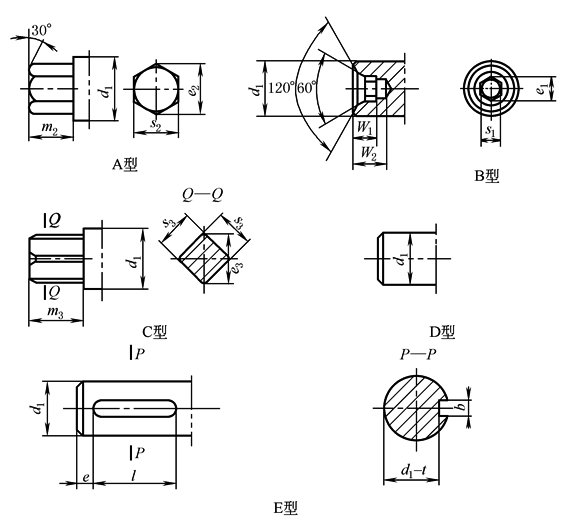

轴端内六角(B型) |
轴端外六角(A型) |
轴端四方(C型) |
|||||||||||||||
|
e1 |
s1 |
W1 |
W2 |
e2 |
s2 |
m2 |
e3 |
s3 |
m3 |
||||||||
|
16 |
4.58 |
|
5.4 |
5.5 |
8.7 |
|
5.7 |
7.3 |
|
6 |
760201 |
||||||
|
20 |
5.72 |
|
5.8 |
6.5 |
11 |
|
5.7 |
9.7 |
|
7 |
760202 |
||||||
|
25 |
5.72 |
|
5.8 |
6.5 |
13.3 |
|
13 |
12.2 |
|
8 |
760203 |
||||||
|
32 |
6.86 |
|
7.3 |
8 |
15.7 |
|
13 |
14.7 |
|
12 |
760304 |
||||||
|
40 |
9.15 |
|
8.8 |
9.8 |
26.8 |
|
25 |
22.8 |
|
18 |
760306 |
||||||
|
50 |
16 |
|
13.2 |
14.4 |
26.8 |
|
25 |
26.2 |
|
20 |
760307 |
||||||
|
63 |
16 |
|
13.2 |
14.4 |
40.7 |
|
48 |
37.9 |
|
30 |
760310 |
||||||
|
注：轴承型号选用JB/T 8564滚动轴承，机床丝杠用推力角接触球轴承(接触角α＝60°)。 |
|||||||||||||||||
