结构

因受加工或热处理设备(井式炉)的长度限制，以及考虑加工过程中搬运的方便，可将螺杆分成几段制造，最后装配成接长螺杆。此外，加工较短的螺杆易于达到较高的精度，故为了获得高精度，也采用接长螺杆，这时要求接头处的配合部位达到较高的精度。图1所示为实心接长螺杆的接头部分

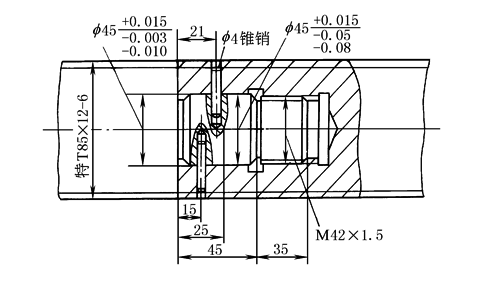

图1　实心接长螺杆的接头部分

螺母大多数为整体结构。细长螺杆水平位置工作时，为了防止产生过大的弯曲变形而采用中间托架，中间托架与螺杆外圆接触弧的中心角不大于180°时，使用半螺母可以通行无阻

螺杆的支承方式主要有两种：一种用于短螺杆，其两个方向的推力轴承都装在一端，另一端为自由无约束状态；另一种是两个方向的推力轴承装在一端，另一端为向心轴承，这种支承方式的工况较好，设计时应优先采用。螺杆的径向支承多采用铜套、铸铁套、粉末冶金套，因为一般螺杆的速度较低，径向载荷不大且尺寸较小

图2~图4所示为各种传动螺旋的应用与结构实例。图2所示为千斤顶结构图，图a为旋转螺杆起重；图c为旋转螺母起重，螺杆不转动，这种结构可使底座高度降低，也可在套的下面放一推力滚动轴承(图b)，减小摩擦力，使操作省力。图4所示为双螺杆千斤顶，螺杆6和螺杆7的外螺纹方向相反，螺杆6只作上下移动，不能转动，当推动手柄时，双螺杆同时上升或下降，手柄转一周，重物起升两个螺距，上升速度快，因此这种起重器的底座较低，图中采用偏心爪推动棘轮转动，如要反向时，将爪扳转180°即可

1—托杯；2—手柄；3—螺母；　　　　　　　　　　　　　　　　　　　　1—螺杆；2—托架；3—螺母；4—套；

4—底座；5—螺杆　　　　　　　　　　　　　　　　　　　　　　　　　　　5—手柄；6—底座

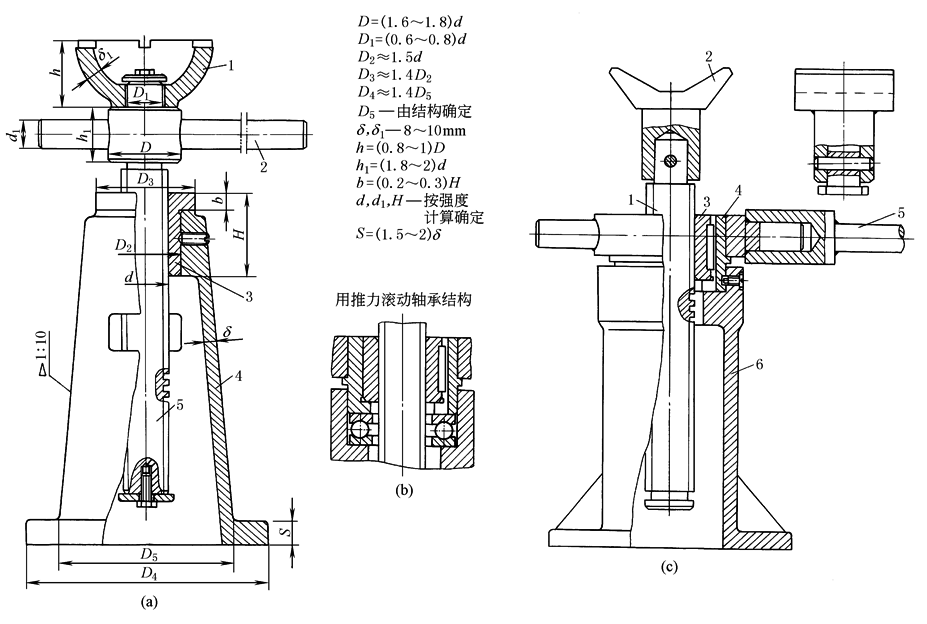

图2　千斤顶结构

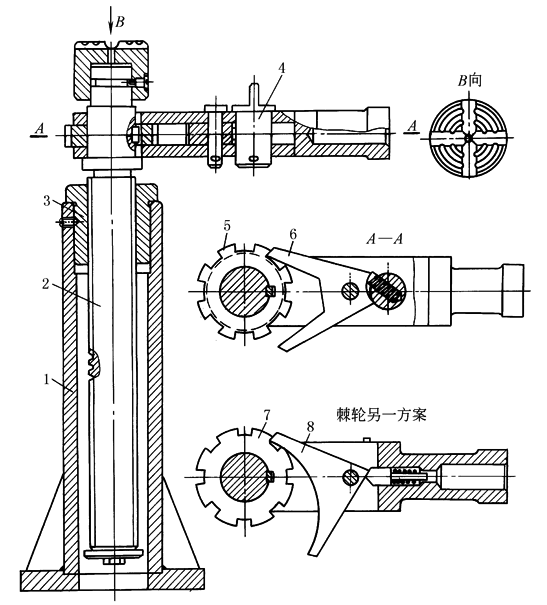

图3　带棘轮的千斤顶

1—底座；2—螺杆；3—螺母；4—变向机构；5，7—棘轮；6，8—棘爪

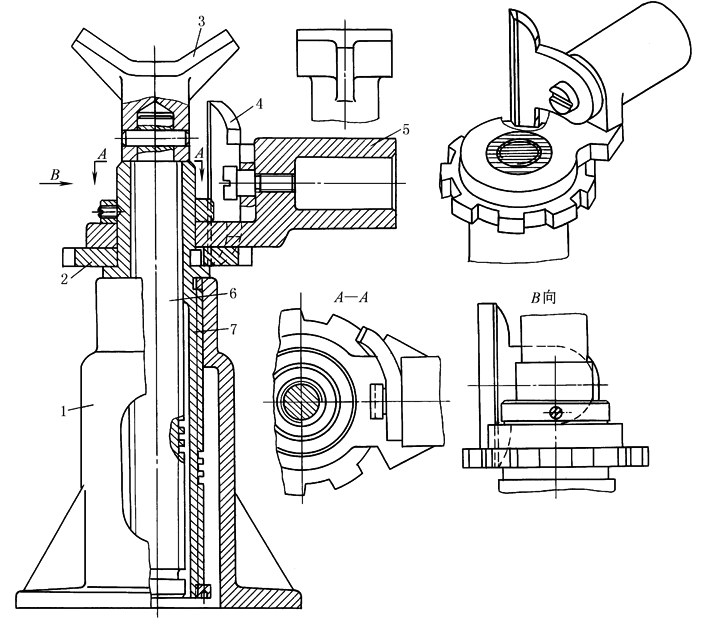

图4　双螺杆千斤顶

1—底座；2—棘轮；3—托架；4—棘爪；5—手柄；6，7—螺杆

图5为两种新型的谐波螺旋传动，该传动中螺母设计成柔性件，螺杆设计成刚性元件，兼有谐波齿轮传动及螺旋传动的特点，速比大，结构紧凑，且效率较高

1—电机；2—主动齿轮；3—柔性滚动轴承；4—箱体；　　　　　　　　　　1—箱体；2—刚性件(螺杆)；3—柔性件(螺母)；

5—柔性件(螺母)；6—刚性件(螺杆)；7—从动齿轮　　　　　　　　　　　　4—谐波发生器；5—滚动轴承；6，7—齿轮

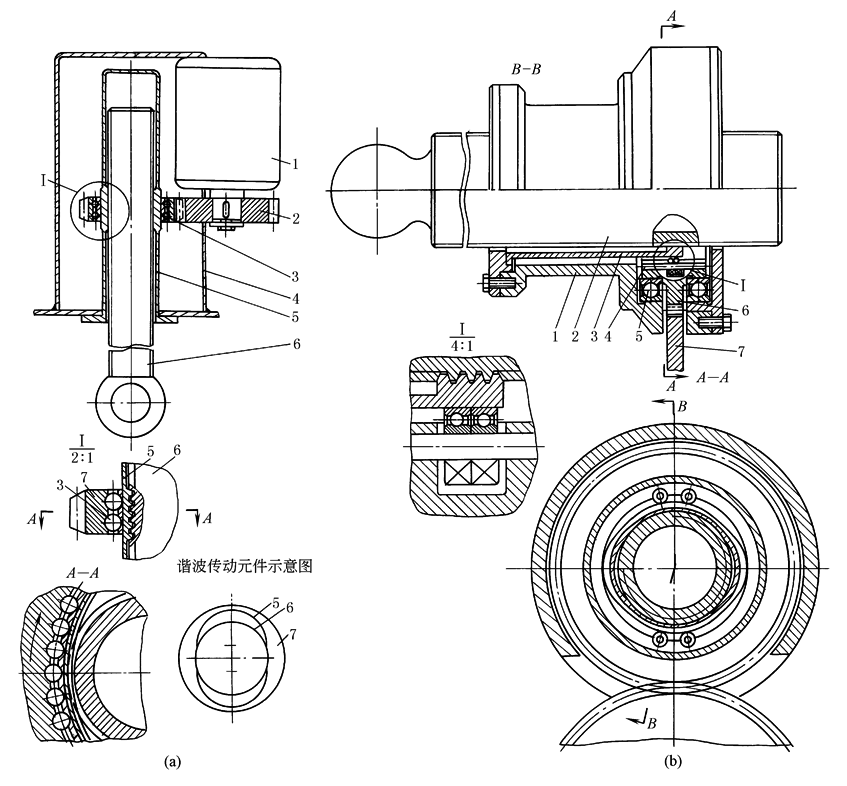

图5　谐波螺旋传动
