波纹管的类型与用途

波纹管是一种压力弹性元件，其形状是一个具有波纹的金属薄管。工作时，一般将开口端固定，内壁在受压力或集中力或弯矩的作用后，封闭的自由端将产生轴向伸长、缩短或弯曲。波纹管具有很高的灵敏度和多种使用功能，广泛应用在精密机械与仪器仪表中

波纹管大体上可分为无缝波纹管和焊接波纹管

无缝波纹管如图1所示，按截面形状可分为U形、C形、W形、V形和阶梯形。U形、C形波纹管在液压成形后一般不需要经过整形或稍加整形后即可使用，其刚度大，灵敏度低，非线性误差大，故多用作隔离元件或挠性接头；W形多用不锈钢材料制造；V形波纹节距小，波数多，在获得同样位移情况下，所占体积小，故常用作体积补偿元件；阶梯形制造复杂，应用较少

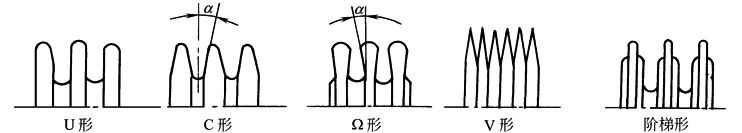

图1  无缝波纹管的截面形状

无缝波纹管多采用液压成形方法制造，少数采用电沉积和化学沉积方法制造。后两种方法制造的波纹管一般尺寸较小，刚度较小

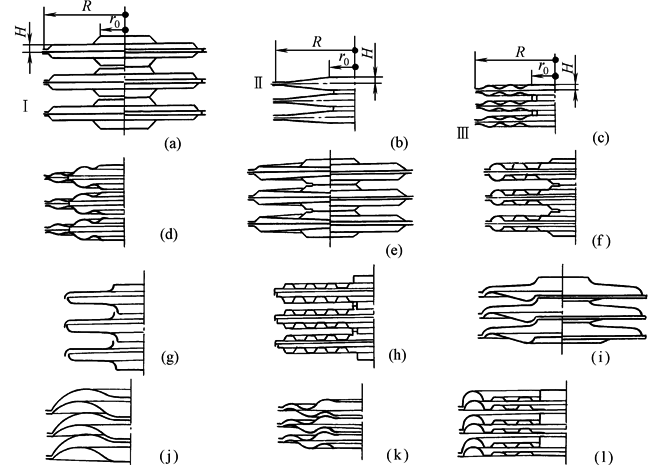

图2  焊接波纹管的类型

焊接波纹管是用板材膜片冲压成形，然后沿其内外轮廓焊接而成的。焊接波纹管的膜片可以有很多种结构型式，如图2所示

焊接波纹管可以分为两大类：对称截面波纹管(图2a~h)和重叠波纹管(图2i~l)

焊接波纹管主要有下列用途：

① 作为压力敏感元件。例如在压力式温度变送中作敏感元件，在气动遥控测量机构中作测量元件

② 作为补偿元件，利用波纹管的体积可变性，补偿仪器的温度误差。例如在浮子陀螺仪中作液体热膨胀补偿器

③ 作密封、隔离元件。例如在远距离压力计中作隔离元件，或作支承的隔离密封
