膜片的类型与用途

膜片是用金属或非金属薄片制成的弹性元件，一般呈圆形，可制成平片(图1a)或波纹状(图1b)。膜片在边缘固定，因此在气体或液体的压力差和在集中力的作用下，膜片将产生变形，使刚性中心产生位移w₀，然后传递给指针或执行机构，供测量或控制使用

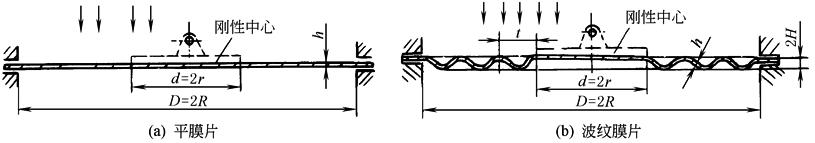

图1  膜片

平膜片的位移较小，尤其是线性范围更小，只有膜片厚度的1/3~1/4，在线性范围内灵敏度较高。超出线性范围后，随位移加大，特性衰减很快。一般应用于电容式、感应式和应变式传感器中；也可进行压力变换，组成压电传感器、磁致伸缩传感器等

波纹膜片具有相当大的位移，且可利用改变波纹形状，取得不同的特性。通常情况下，为了提高膜片的灵敏度，增大位移量，常将膜片组成膜盒使用，如膜式压力计、气压计，飞机上使用的空速表、高度表、升降速度表等。除此之外，还可用作两种介质的隔离元件或挠性密封元件等

膜盒按连接型式可分为4类，如图2所示

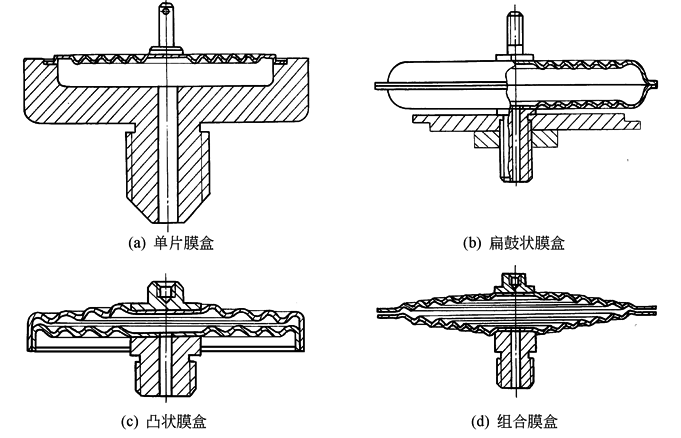

图2  膜片、膜盒按连接型式分类
