空气弹簧的应用实例

(1)空气弹簧在矿井进罐摇台上的应用

图1为使用空气弹簧控制的矿井提升罐笼用进罐摇台。取消了配重，使配置结构尺寸紧凑；摇台台面由空气弹簧控制，很平稳；台面下降时靠自重，空气弹簧起缓冲作用；倾斜摇台被充入压力的空气弹簧(并起伸缩汽缸作用)抬起并保持在最高的位置上，终端位置由一机械挡铁限制住，并由另外一锁紧机构加以保险；锁紧机构也同样由一空气弹簧控制。要求倾斜摇台下降时，空气弹簧通过一可调节流阀排气，倾斜摇台靠自重将空气弹簧压紧并降至罐笼层。在摇台放平时，如果罐笼还应向上抬起时，因摇台与控制杠杆没有紧固地连接在一起，摇台的台面可再次抬起，空气弹簧保持无压，直至倾斜摇台台面重新抬起时再通气

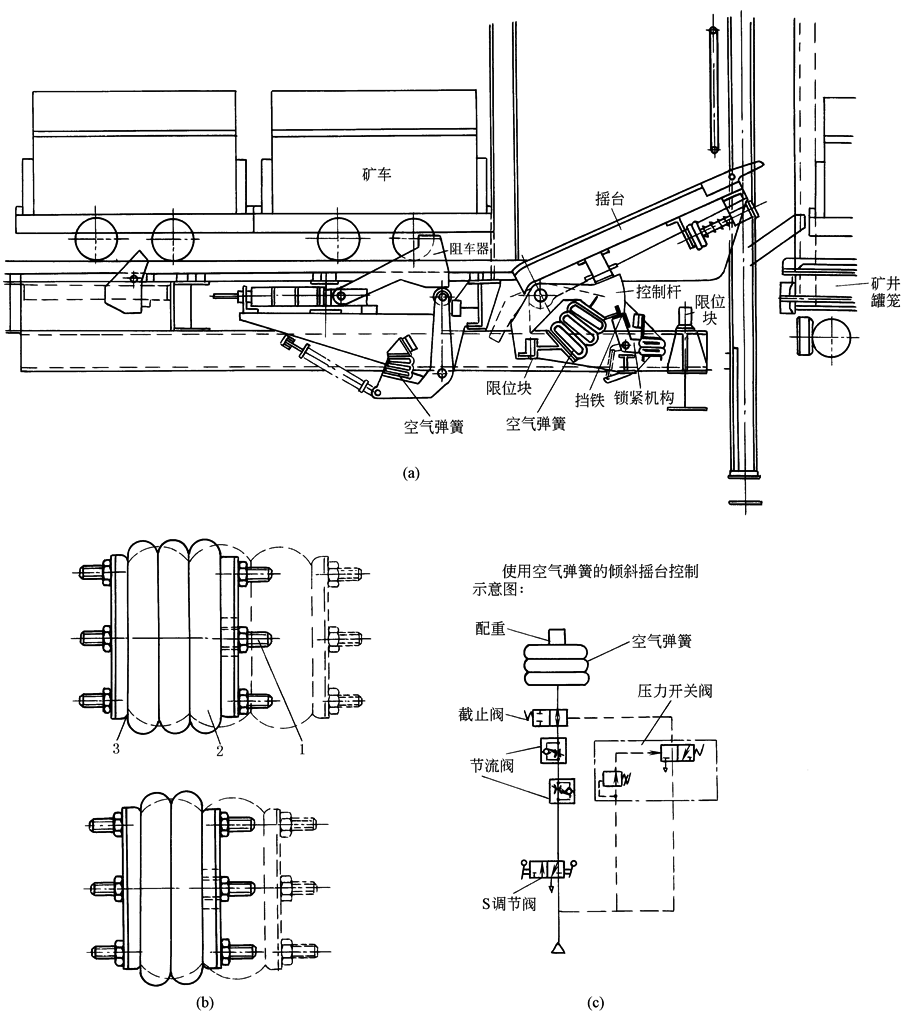

图11-18-12 空气弹簧在矿井进罐摇台上的应用

1—上底和下底板，带有不锈钢螺栓和压缩空气接头；2—空气弹簧以及空气弹簧间的耐腐蚀垫圈；

3—将空气弹簧固定在底板上的零件

(2)空气弹簧在车辆悬挂装置中的应用

图2为车辆悬挂装置中的空气弹簧应用简图。空气弹簧悬挂系统主要由空气弹簧本体、空气弹簧悬挂的减振阻尼和高度控制阀系统三部分组成。其工作原理为:车体1和转向架2之间的空气弹簧4，通过节流孔5与附加空气室3沟通。用风管将附加空气室与高度控制阀8连接。高度控制阀固定在车体上，并通过杠杆6和拉杆7与转向架2连接，空气经主汽缸引至高度控制阀

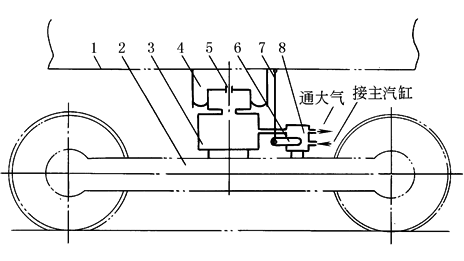

图2  空气弹簧在车辆悬挂装置中的应用

1—车体；2—转向架；3—附加空气室；4—空气弹簧；5—节流孔；6—杠杆；7—拉杆；8—高度控制阀

假如空气弹簧上的载荷增加，这时车体将下降，并且高度控制阀的杠杆在拉杆的作用下按顺时针方向转动，因此与主汽缸连接的高度控制阀的进气阀打开，空气开始流入附加空气室和空气弹簧，一直到车体升高到原来位置为止。于是杠杆恢复到原来水平位置，并且高度控制阀的进气阀被关闭

假如空气弹簧上的载荷减少，这时车体将上升，而高度控制阀的杠杆按反时针方向转动，通大气的高度控制阀的排气阀被打开，空气从空气弹簧和附加空气室排出，一直到车体降到原来的位置，排气阀被关闭

所以在高度控制阀的作用下，空气弹簧的高度可以保持不变。如果阀中再设置一个油压减振器和一个缓冲弹簧，起滞后作用，则可以使高度控制阀对动载荷没有反应，只在静载荷变化时才起作用。这样可以避免车辆在运行时空气的消耗

(3)空气弹簧在压力机上防振装置中的应用

图3为空气弹簧在压力机上防振装置中的应用简图

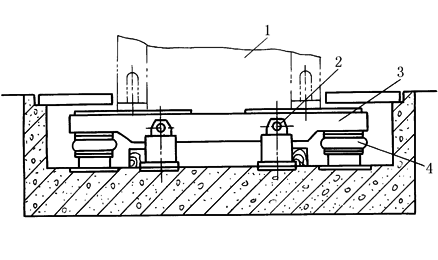

图3  空气弹簧在压力机上防振装置中的应用

1—压力机机体；2—减振器；3—台架；4—空气弹簧
