螺旋形发条弹簧计算示例

设计一储能用螺旋形发条弹簧，要求最小输出力矩T_smin＝840N·mm，最大输出力矩T_smax＝1680N·mm，工作圈数n_g＝8圈。材料为Ⅱ级热处理弹簧钢带，其硬度不小于48~55HRC，外端为V形固定

项目

单位

公式及数据

最大理论力矩T_max

N·mm

发条弹簧厚度h

mm

取发条宽度b＝14mm

查表发条弹簧材料中表4，σ_b＝1863MPa

发条弹簧轴半径r

mm

取m＝15　　　r＝mh＝15×0.6＝9

发条弹簧带的工作长度L_g

mm

发条弹簧内端退火部分长度L_n

mm

发条弹簧外端退火部分长度L_w

mm

发条弹簧带总长度L

mm

条盒内半径R

mm

发条弹簧最大圈数n_max

圈

发条弹簧上紧时的圈数n_j

圈

发条弹簧从自由状态至上紧时的圈n

圈

发条弹簧自由状态时的圈数n_z

圈

发条弹簧放松时的圈数n_s

圈

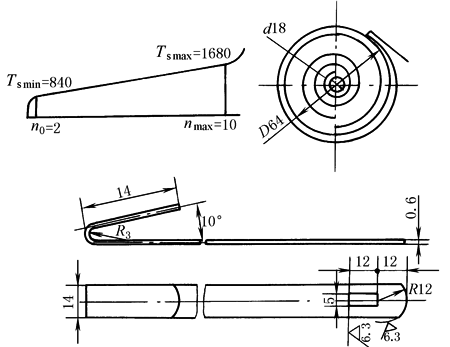

工作图

技术要求

1．材料为Ⅱ级强度热处理钢带，48~55HRC

2．弹簧自由状态时圈数n_z＝8.2圈

3．弹簧的工作圈数n_g＝8圈

4．弹簧带总长度L＝2594mm

5．表面处理:氧化后涂防锈油
