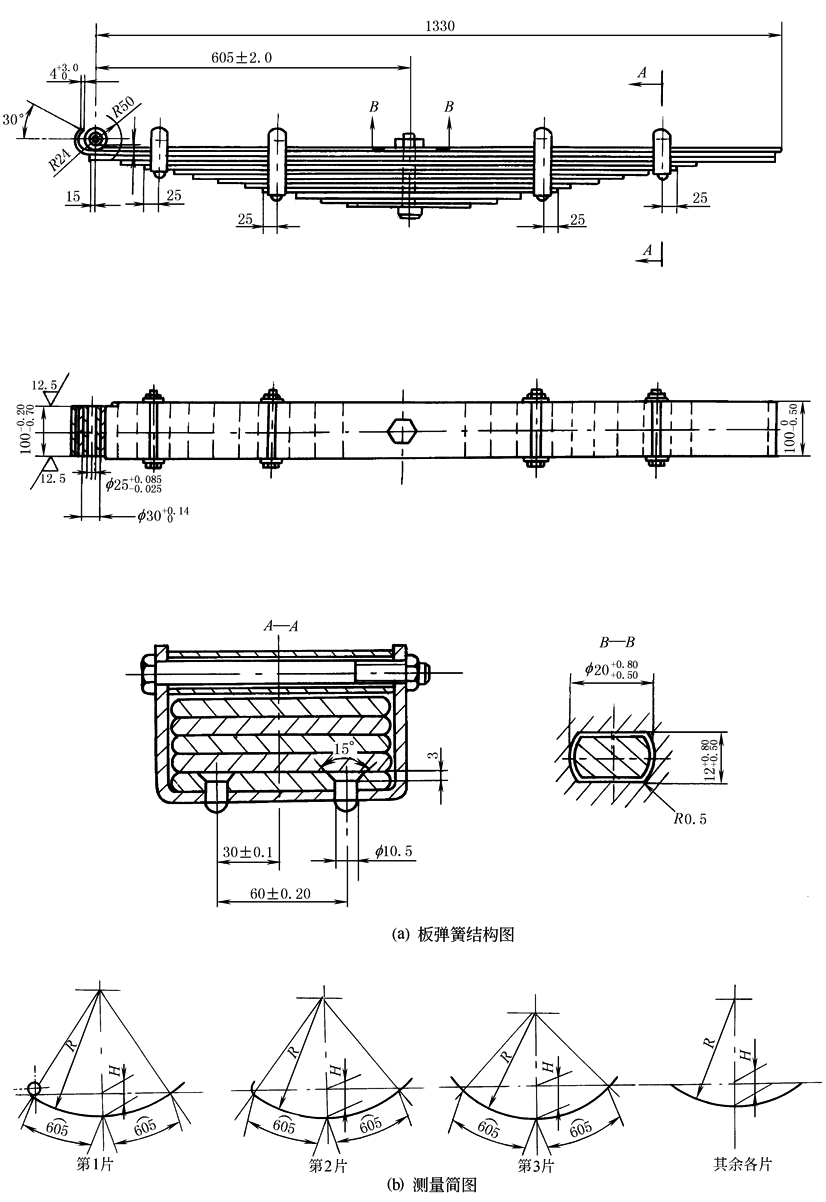

板弹簧工作图 |
|||||||||
|
各叶片的数据 mm |
|||||||||
|
片号 k |
片厚 hk |
长度 (±0.3) |
卷耳中心(或一端) 至中心螺栓距离 |
热处理后 |
总成预压测量 |
||||
|
弧高Hk |
曲率半径Rk |
预压次数 |
预压载荷 |
||||||
|
三次 |
30380N |
||||||||
|
1 |
9 |
1330 |
605 |
70.3 |
2600 |
|
|||
|
2 |
8 |
1315 |
609 |
79.6 |
2300 |
||||
|
3 |
8 |
1330 |
620 |
91.5 |
2000 |
||||
|
4 |
8 |
1110 |
555 |
88.5 |
1740 |
||||
|
5 |
8 |
1014 |
507 |
85 |
1510 |
||||
|
6 |
8 |
918 |
459 |
78 |
1350 |
||||
|
7 |
6.5 |
822 |
411 |
70.3 |
1200 |
||||
|
8 |
6.5 |
726 |
363 |
59.9 |
1100 |
||||
|
9 |
6.5 |
630 |
315 |
48.6 |
1020 |
||||
|
10 |
6.5 |
534 |
267 |
36.4 |
980 |
预压后测量 |
|||
|
11 |
6.5 |
438 |
219 |
25.2 |
950 |
载荷P |
弧高Z |
变形量 |
|
|
12 |
6.5 |
342 |
171 |
15.3 |
950 |
0 |
113.4±8 |
0 |
|
|
13 |
6.5 |
246 |
123 |
8.0 |
950 |
0 |
63.4±5 |
50 |
|
|
注：第1、2两片的尺寸长度为卷耳中心至末端尺寸。
