弹簧钢板的截面形状 |
||||||||||||||||
|

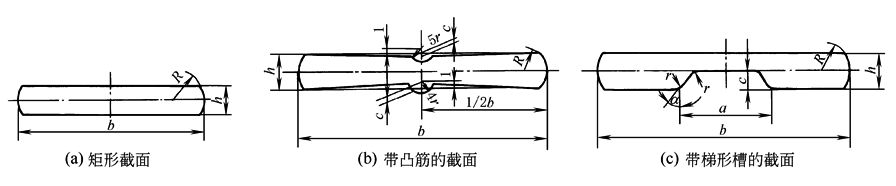

常用弹簧钢板的截面形状如下图所示。在汽车和铁道车辆中以矩形截面(图a)应用最多；为了防止板片侧向滑移，有时采用带凸筋的钢板(图b)；另外为延长使用寿命，减少钢板消耗(约10%)，也可以用带梯形槽的钢板(图c)，槽可制成单槽或双槽
常用弹簧钢板的截面形状 在使用带梯形槽的截面时，应将梯形槽开在承载时产生压缩应力的一侧，从而可减轻拉伸应力，提高使用寿命。这种截面的惯性矩I和断面系数W，当槽宽a＝b/3(b—板宽)，槽深c＝h/2(h—板厚)，槽两侧的倾角α＝30°时，可按下式进行计算： I＝0.067bh3，W＝0.15bh2 在设计时应注意，弹簧板的截面尺寸不能任意选取，因为截面尺寸的种类受轧制工艺装备的限制，不能随意增加新的轧辊，所以应按一定的尺寸系列规范选用截面尺寸。下表是矩形截面的尺寸系列规范 |
||||||||||||||||
|
矩形截面弹簧板的主要尺寸 mm |
||||||||||||||||
|
板宽 |
板厚 |
|||||||||||||||
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
20 |
22 |
25 |
30 |
|
|
45 |
○ |
○ |
|
|
|
|
○ |
|
|
|
|
|
|
|
|
|
|
50 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
|
|
|
|
|
|
60 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
○ |
|
|
|
|
|
|
70 |
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
|
80 |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
|
|
90 |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
100 |
|
|
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
150 |
|
|
|
|
|
|
|
|
|
|
○ |
|
○ |
|
○ |
○ |
