片弹簧计算实例

已知条件：

L＝26mm，L₁＝21mm，L₂＝13mm，a＝1.5mm，c＝2.5mm，b＝5mm，h＝0.3mm

材料为QSn4-3，其E＝119952MPa，σ_p＝250MPa

继电器

试计算触点的压力并验算片弹簧应力

项 目

单位

公  式  及  数  据

计

算

项

目

触头自由位移C₀

mm

片簧A点的挠度f_A

mm

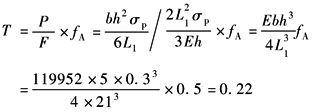

触头压力T

N

查表片弹簧计算公式得P及F

最大应力σ_max

MPa
