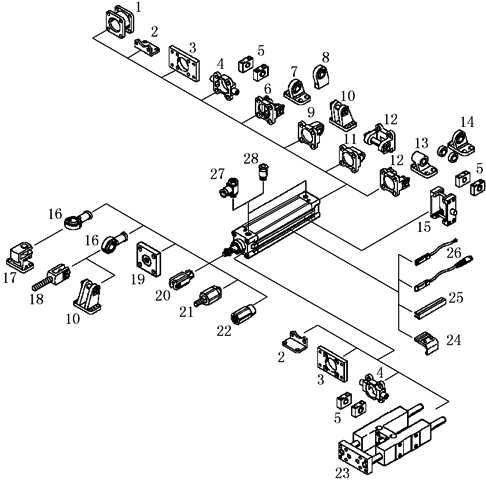

普通气缸的安装形式 |
||
|
|
||
|
序号 |
名 称 |
说 明 |
|
1 |
连接组件 |
用于连接两个活塞直径相同的气缸，使之组成一个多位气缸 |
|
2 |
脚架安装件 |
用于轴承和端盖 |
|
3 |
法兰安装件 |
用于轴承或端盖 |
|
4 |
双耳轴 |
用于轴承或端盖 |
|
5 |
耳轴支座 |
— |
|
6 |
双耳环安装件 |
用于端盖 |
|
7 |
球铰耳环支座 |
带球面轴承 |
|
8 |
球铰耳环支座 |
焊接合成，带球面轴承 |
|
9 |
双耳环安装件 |
带球面轴承，用于端盖 |
|
10 |
双耳环支座 |
— |
|
11 |
双耳环安装件 |
用于端盖 |
|
12 |
双耳环安装件 |
用于端盖 |
|
13 |
单耳环支座 |
— |
|
14 |
球铰耳环支座 |
带球面轴承 |
|
15 |
耳轴安装组件Z-NCM |
用于安装到缸筒任意位置 |
|
16 |
关节轴承SGS/C-RSGS |
带球面轴承 |
|
17 |
直角双耳环支座LQG |
— |
|
18 |
双耳环SGA |
带外螺纹 |
|
19 |
连接法兰KSG |
用于补偿径向偏差 |
|
连接法兰KSZ |
用于补偿带抗扭转活塞杆气缸的径向偏差 |
|
|
20 |
双耳环SG/CRSG |
允许气缸在一个平面内转动 |
|
21 |
自对中连接件FK |
用于补偿径向和角度偏差 |
|
22 |
连接件AD |
用于真空吸盘 |
|
23 |
导向装置FENG |
防止在大转矩情况下气缸被扭转 |
|
24 |
安装组件SMB-8-FENG |
用于接近传感器SMT-8(和导向装置FENG一起安装到气缸上时) |
|
25 |
传感器槽盖ABP-5-S |
保护传感器电缆，防止灰尘进入传感器槽 |
|
26 |
接近传感器SME/SMT-8 |
可集成在缸筒内 |
|
27 |
单向节流阀GRLA |
用于调节速度 |
|
28 |
快插接头QS |
用于连接具有标准外径(符合CETOPRP54P标准)的气管 |
|
对于直线驱动气缸而言，它的运动轨迹受制于气缸缸筒内与端盖活塞杆处两对摩擦副。它是否能与要求的运动方向完全一致，取决于安装形式及安装时的误差。如果安装时的误差无法保证气缸的运动与实际要求一致，将损坏气缸的内壁及活塞杆，造成气缸漏气或无法使用。因此，对于在选择任何直线驱动气缸时，必须选择适合的柔性连接件 |
||
