QHQ 型油气混合器(JB/ZQ 4707—2006) |
||||||||||
|
QHQ 型油气混合器主要由递进分配器和混合器组成，其分配器工作原理见下表 |
||||||||||
|

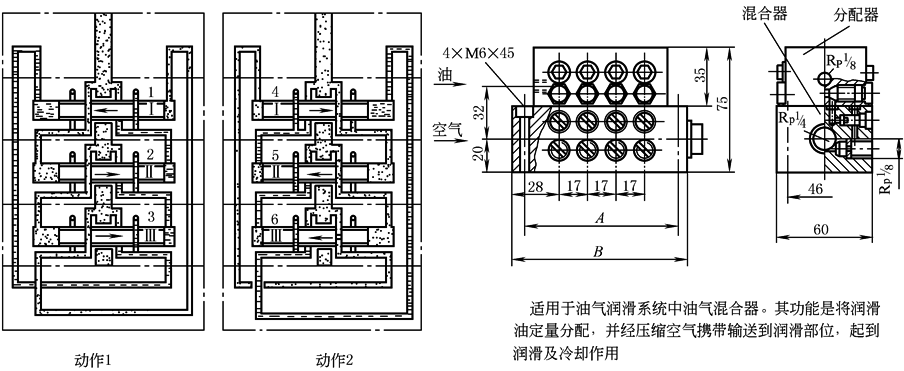

油气混合器的基本参数和分配器工作原理图 |
||||||||||
|
分配器工作原理图 |
|
|||||||||
|
油气混合器基本参数 |
型号 |
最大进油 压力 /MPa |
最小进油 压力 /MPa |
最大进气 压力 /MPa |
最小进气 压力 /MPa |
每口每次 给油量 /mL |
每口空气 耗量 /L·min-1 |
油气出 口数目 |
A /mm |
B /mm |
|
QHQ-J4A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
4 |
59 |
73 |
|
|
QHQ-J4A2 |
0.08 |
30 |
||||||||
|
QHQ-J4B1 |
0.16 |
19 |
||||||||
|
QHQ-J4B2 |
0.16 |
30 |
||||||||
|
QHQ-J6A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
6 |
76 |
90 |
|
|
QHQ-J6A2 |
0.08 |
30 |
||||||||
|
QHQ-J6B1 |
0.16 |
19 |
||||||||
|
QHQ-J6B2 |
0.16 |
30 |
||||||||
|
QHQ-J8A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
8 |
93 |
107 |
|
|
QHQ-J8A2 |
0.08 |
30 |
||||||||
|
QHQ-J8B1 |
0.16 |
19 |
||||||||
|
QHQ-J8B2 |
0.16 |
30 |
||||||||
|
QHQ-J10A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
10 |
110 |
124 |
|
|
QHQ-J10A2 |
0.08 |
30 |
||||||||
|
QHQ-J10B1 |
0.16 |
19 |
||||||||
|
QHQ-J10B2 |
0.16 |
30 |
||||||||
|
QHQ-J12A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
12 |
127 |
141 |
|
|
QHQ-J12A2 |
0.08 |
30 |
||||||||
|
QHQ-J12B1 |
0.16 |
19 |
||||||||
|
QHQ-J12B2 |
0.16 |
30 |
||||||||
|

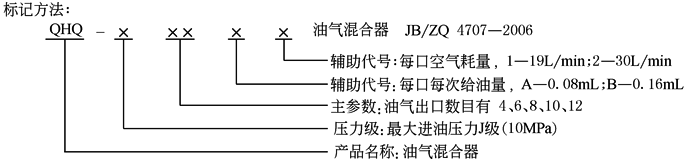

标记方法及示例 |
标记示例： QHQ 型油气混合器、最大进油压力10MPa，油气出口数目12，每口每次给油量0.08mL，每口每次空气耗量19L/min，标记为 QHQ-J12A1 油气混合器 JB/ZQ 4707—2006 |
|||||||||
|
注：生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润滑设备有限公司，四川川润股份有限公司，启东中冶润滑设备有限公司。 |
||||||||||
