油雾润滑系统和装置 |
||||||||||
|
油雾润滑系统由三部分组成，即油雾润滑装置、系统管道、凝缩嘴，如图(1)。

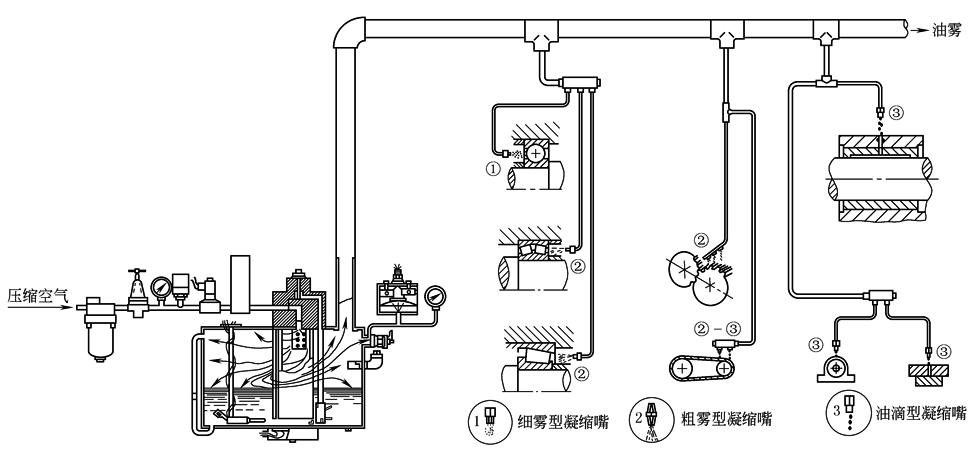

图(1) 油雾润滑系统图 |
||||||||||
|
WHZ4 系列油雾润滑装置 (JB/ZQ 4710—2006) |
||||||||||
|

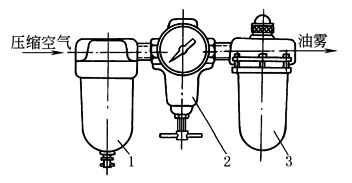

图(2) 1—分水滤气器；2—调压阀；3—油雾发生器 |

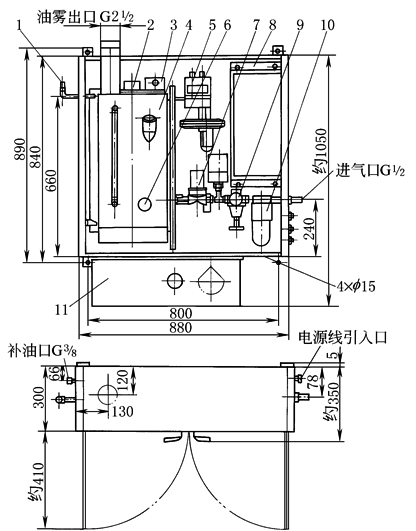

1—安全阀； 2—液位信号器； 3—发生器； 4—油箱； 5—压力控制器； 6—双金属温度计； 7—电磁阀； 8—电控箱； 9—调压阀； 10—分水滤气器； 11—空气加热器 标记示例：工作气压为0.25~0.50MPa，油雾量为25m3/h的油雾润滑装置，标记为 WHZ4-25 油雾润滑装置 JB/ZQ 4710—2006
油雾润滑装置有两种类型，一种是气动系统，用三件组合式润滑装置，如图(2)，其性能尺寸见本手册第5卷气压传动篇。它是最简单的油雾装置，主要用于单台设备或小型机组；另一种是封闭式的油雾润滑装置，其性能及外形尺寸见下表。 |
|||||||||
|
封闭式油雾润滑装置性能及外形尺寸 |
||||||||||
|
型号 |
公称压力 /MPa |
工作气压 /MPa |
油雾量 /m3·h-1 |
耗气量 /m3·h-1 |
油雾浓度 /g·m-3 |
最高 油温 /℃ |
最高 气温 /℃ |
油箱 容积 /L |
质量 /kg |
说明 |
|
WHZ4-C6 |
0.16 |
0.25~0.5 |
6 |
6 |
3~12 |
80 |
80 |
17 |
120 |
1．油雾量是在工作气压0.3MPa，油温、气温均为20℃时测得的 2．油雾浓度是在工作气压0.3MPa，油温、气温均为20~80℃之间变化时测得的 3．电气参数：50Hz、220V、2.5kW 4．适用于黏度22~1000mm2/s的润滑油 5．过滤精度不低于20μm 6．本装置在空气压力过低、油雾压力过高的故障状态时可进行声光报警 |
|
WHZ4-C10 |
10 |
10 |
||||||||
|
WHZ4-C16 |
16 |
16 |
||||||||
|
WHZ4-C25 |
25 |
25 |
||||||||
|
WHZ4-C40 |
40 |
40 |
||||||||
|
WHZ4-C63 |
63 |
63 |
||||||||
|
注：生产厂有启东江海液压润滑设备厂、太原矿山机器润滑液压设备有限公司。 |
||||||||||
