平床过滤机(JB/ZQ 4601—2006) |
|||||||||||||||||||
|
平床过滤机的结构为箱式水平卧置过滤机；换纸机构型式为绕带式。适用于有色金属及黑色金属轧制工艺润滑系统，对工艺润滑冷却液及乳化液进行过滤 |
|||||||||||||||||||
|
平床过滤机的基本参数、型号与尺寸 mm |
|||||||||||||||||||
|
|

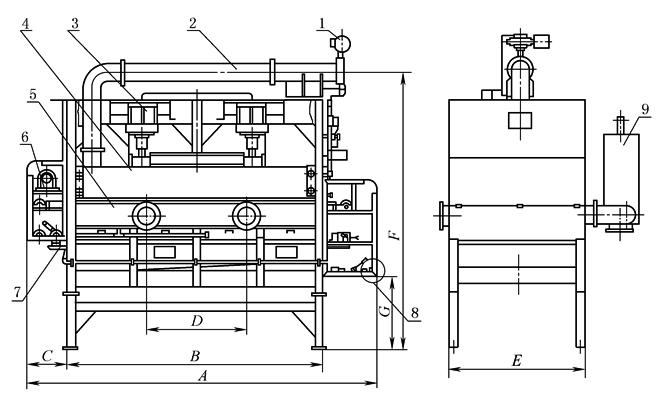

标记示例：过滤面积3.6m2的平床过滤机，标记为 PGJ-3.6平床过滤机 JB/ZQ 4601—2006 1—入口阀；2—软管；3—液压油缸；4—上室；5—下室；6—纸带输送装置；7—油盘；8—过滤纸；9—液位箱 |
||||||||||||||||||
|
型号 |
过滤能力 /L·min-1 |
工作压力 /MPa |
夹紧压力 /MPa |
过滤精度 /μm |
过滤面积 /m2 |
换纸时间 /min |
油口尺寸DN /mm |
地脚螺 钉孔/mm |
安装尺寸 (长×宽) /mm×mm |
质量/kg |
|||||||||
|
进 |
出 |
||||||||||||||||||
|
PGJ-0.5 |
630 |
0.021 |
0.4~0.6 |
15 |
0.5 |
3 |
65 |
80 |
4×f 22 |
875×870 |
1260 |
||||||||
|
PGJ-0.8 |
1000 |
0.8 |
80 |
100 |
4×f 22 |
1030×1250 |
1675 |
||||||||||||
|
PGJ-1.25 |
1500 |
1.25 |
100 |
125 |
4×f 22 |
1480×1180 |
2560 |
||||||||||||
|
PGJ-1.80 |
2000 |
1.80 |
125 |
150 |
4×f 22 |
1970×1500 |
3240 |
||||||||||||
|
PGJ-2.50 |
3000 |
2.50 |
150 |
175 |
4×f 22 |
2240×1500 |
4500 |
||||||||||||
|
PGJ-3.15 |
4000 |
3.15 |
200 |
250 |
4×f 22 |
2875×1500 |
5670 |
||||||||||||
|
PGJ-3.60 |
4500 |
3.60 |
200 |
250 |
4×f 32 |
3400×1485 |
6210 |
||||||||||||
|
PGJ-4.50 |
5500 |
4.50 |
250 |
300 |
4×f 32 |
4250×1500 |
7650 |
||||||||||||
|
PGJ-5.00 |
6000 |
5.00 |
250 |
300 |
4×f 32 |
4711×1500 |
8200 |
||||||||||||
|
PGJ-6.30 |
8000 |
6.30 |
300 |
335 |
8×f 32 |
6000×1500 |
10000 |
||||||||||||
|
PGJ-8.00 |
10000 |
8.00 |
325 |
375 |
8×f 32 |
7175×1500 |
12000 |
||||||||||||
|
PGJ-10 |
12500 |
10 |
375 |
425 |
8×f 32 |
6000×1500 |
14000 |
||||||||||||
|
PGJ-12 |
15000 |
12 |
400 |
475 |
8×f 32 |
7100×2170 |
16000 |
||||||||||||
|
PGJ-15 |
18000 |
15 |
450 |
500 |
8×f 32 |
9025×2170 |
18000 |
||||||||||||
|
型号 |
A |
B |
C |
D |
E |
F |
G |
||||||||||||
|
PGJ-0.5 |
2100 |
930 |
560 |
610 |
935 |
2125 |
720 |
||||||||||||
|
PGJ-0.8 |
2350 |
1235 |
510 |
610 |
1090 |
2185 |
670 |
||||||||||||
|
PGJ-1.25 |
2810 |
1540 |
460 |
815 |
1240 |
2490 |
890 |
||||||||||||
|
PGJ-1.80 |
3715 |
2030 |
765 |
915 |
1575 |
2540 |
200 |
||||||||||||
|
PGJ-2.50 |
4175 |
2345 |
765 |
1070 |
1575 |
2540 |
200 |
||||||||||||
|
PGJ-3.15 |
5085 |
2955 |
915 |
1220 |
1575 |
2620 |
200 |
||||||||||||
|
PGJ-3.60 |
6010 |
3570 |
915 |
1525 |
1575 |
2620 |
200 |
||||||||||||
|
PGJ-4.50 |
6930 |
4185 |
1220 |
1525 |
1575 |
2620 |
200 |
||||||||||||
|
PGJ-5.00 |
7840 |
4791 |
1525 |
1525 |
1575 |
2620 |
200 |
||||||||||||
|
PGJ-6.30 |
9080 |
6030 |
1525 |
1525 |
1575 |
2620 |
200 |
||||||||||||
|
PGJ-8.00 |
10915 |
7255 |
1830 |
1830 |
1575 |
2670 |
200 |
||||||||||||
|
PGJ-10 |
9300 |
6100 |
1830 |
1375 |
2290 |
2815 |
105 |
||||||||||||
|
PGJ-12 |
10975 |
7315 |
1830 |
1830 |
2290 |
2815 |
105 |
||||||||||||
|
PGJ-15 |
12805 |
9145 |
1830 |
1830 |
2290 |
2815 |
105 |
||||||||||||
|
注：生产厂有常州市华立液压润滑设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司。 |
|||||||||||||||||||
