卧式齿轮油泵装置(JB/ZQ 4590—2006) |
|||||||||||||||||||||||||
|

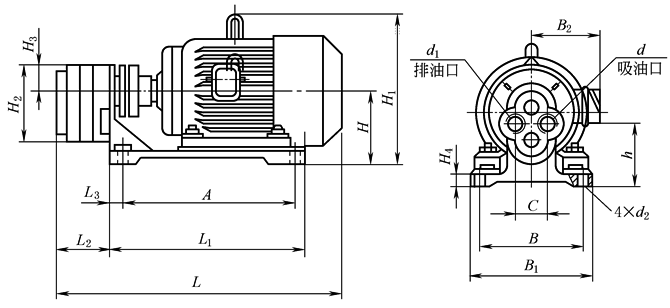

外 形 图 |
标记示例： 公称流量125L/min的卧式齿轮油泵装置，标记为 WBZ2-125 齿轮油泵装置JB/ZQ 4590—2006 适用于黏度值32~460mm2/s 的润滑油或液压油，温度50℃±5℃ |
||||||||||||||||||||||||
|
参 数 、 外 形 尺 寸 /mm |
型号 |
公称压力 /MPa |
齿轮油泵 |
电动机 |
质量 /kg |
||||||||||||||||||||
|
型号 |
公称流量 /L·min-1 |
吸入高度 /mm |
型号 |
功率 /kW |
转速 /r·min-1 |
||||||||||||||||||||
|
WBZ2-16 |
0.63 |
CB-B16 |
16 |
500 |
Y90S-4 |
1.1 |
1450 |
55 |
|||||||||||||||||
|
WBZ2-25 |
CB-B25 |
25 |
56 |
||||||||||||||||||||||
|
WBZ2-40 |
CB-B40 |
40 |
Y100L1-4 |
2.2 |
1420 |
80 |
|||||||||||||||||||
|
WBZ2-63 |
CB-B63 |
63 |
100 |
||||||||||||||||||||||
|
WBZ2-100 |
CB-B100 |
100 |
Y112M-4 |
4 |
1440 |
118 |
|||||||||||||||||||
|
WBZ2-125 |
CB-B125 |
125 |
146 |
||||||||||||||||||||||
|
型号 |
L ≈ |
L1 |
L2 |
L3 |
A |
B |
B1 |
B2 ≈ |
C |
H |
H1 ≈ |
H2 |
H3 |
H4 |
h |
d |
d1 |
d2 |
|||||||
|
WBZ2-16 |
448 |
360 |
76 |
27 |
310 |
160 |
220 |
155 |
50 |
130 |
230 |
128 |
43 |
30 |
109 |
G3/4 |
G3/4 |
15 |
|||||||
|
WBZ2-25 |
456 |
84 |
180 |
142 |
287 |
||||||||||||||||||||
|
WBZ2-40 |
514 |
406 |
92 |
25 |
360 |
215 |
250 |
190 |
55 |
162 |
315 |
152 |
50 |
116 |
G1 |
G3/4 |
15 |
||||||||
|
WBZ2-63 |
546 |
433 |
104 |
387 |
244 |
290 |
210 |
172 |
345 |
136 |
|||||||||||||||
|
WBZ2-100 |
660 |
485 |
119 |
27 |
433 |
250 |
300 |
65 |
200 |
383 |
185 |
60 |
40 |
140 |
G11/4 |
G1 |
19 |
||||||||
|
WBZ2-125 |
702 |
500 |
126 |
448 |
280 |
330 |
|
|
|
168 |
|||||||||||||||
|
注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，四川川润股份有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司。 |
|||||||||||||||||||||||||
