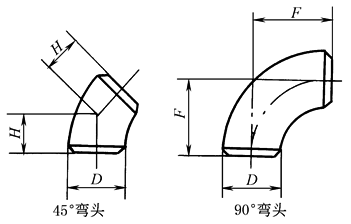

弯头 mm |
|||||||||||
|
|
|||||||||||
|
公称 通径 DN |
端部外径 D |
中心至端面 |
|
公称 通径 DN |
端部外径 D |
中心至端面 |
|||||
|
45°弯头 H |
90°弯头 F |
45°弯头 H |
90°弯头 F |
||||||||
|
Ⅰ系列 |
Ⅱ系列 |
长半径 |
长半径 |
短半径 |
Ⅰ系列 |
Ⅱ系列 |
长半径 |
长半径 |
短半径 |
||
|
150 |
168.3 |
159 |
95 |
229 |
152 |
700 |
711.0 |
720 |
438 |
1067 |
— |
|
200 |
219.1 |
219 |
127 |
305 |
203 |
750 |
762.0 |
— |
470 |
1143 |
— |
|
250 |
273.0 |
273 |
159 |
381 |
254 |
800 |
813.0 |
820 |
502 |
1219 |
— |
|
300 |
323.9 |
325 |
190 |
457 |
305 |
850 |
864.0 |
— |
533 |
1295 |
— |
|
350 |
355.6 |
377 |
222 |
533 |
356 |
900 |
914.0 |
920 |
565 |
1372 |
— |
|
400 |
406.4 |
426 |
254 |
610 |
406 |
950 |
965.0 |
— |
600 |
1448 |
— |
|
450 |
457.0 |
480 |
286 |
686 |
457 |
1000 |
1016.0 |
1020 |
632 |
1524 |
— |
|
500 |
508.0 |
530 |
318 |
762 |
508 |
1050 |
1067.0 |
— |
660 |
1600 |
— |
|
550 |
559.0 |
— |
343 |
838 |
559 |
1100 |
1118.0 |
1120 |
695 |
1676 |
— |
|
600 |
610.0 |
630 |
381 |
914 |
610 |
1150 |
1168.0 |
— |
727 |
1753 |
— |
|
650 |
660.0 |
— |
405 |
991 |
— |
1200 |
1219.0 |
1220 |
759 |
1829 |
— |
