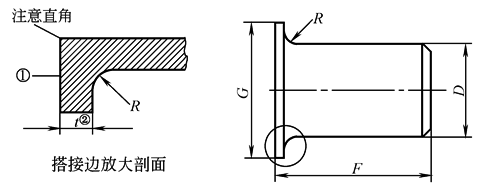

翻边短节 mm |
||||||
|
① 密封面表面粗糙度应符合GB/T 9124或ASME B16.5对突面法兰的规定。 ② 搭接边的厚度 t 应不小于钢管公称壁厚。 |
||||||
|
翻边短节尺寸 |
||||||
|
公称尺寸 DN |
短节外径 D |
接管长度①② F |
圆角半径③ R |
搭接边外径④ G |
||
|
max |
min |
长型 |
短型 |
|||
|
15 |
22.8 |
20.5 |
76 |
51 |
3 |
35 |
|
20 |
28.1 |
25.9 |
76 |
51 |
3 |
43 |
|
25 |
35.0 |
32.6 |
102 |
51 |
3 |
51 |
|
32 |
43.6 |
41.4 |
102 |
51 |
5 |
64 |
|
40 |
49.9 |
47.5 |
102 |
51 |
6 |
73 |
|
50 |
62.4 |
59.5 |
152 |
64 |
8 |
92 |
|
65 |
75.3 |
72.2 |
152 |
64 |
8 |
105 |
|
80 |
91.3 |
88.1 |
152 |
64 |
10 |
127 |
|
90 |
104.0 |
100.8 |
152 |
76 |
10 |
140 |
|
100 |
116.7 |
113.5 |
152 |
76 |
11 |
157 |
|
125 |
144.3 |
140.5 |
203 |
76 |
11 |
186 |
|
150 |
171.3 |
167.5 |
203 |
89 |
13 |
216 |
|
200 |
222.1 |
218.3 |
203 |
102 |
13 |
270 |
|
250 |
277.2 |
272.3 |
254 |
127 |
13 |
324 |
|
300 |
328.0 |
323.1 |
254 |
152 |
13 |
381 |
|
350 |
359.9 |
354.8 |
305 |
152 |
13 |
413 |
|
400 |
411.0 |
405.6 |
305 |
152 |
13 |
470 |
|
450 |
462.0 |
456.0 |
305 |
152 |
13 |
533 |
|
500 |
514.0 |
507.0 |
305 |
152 |
13 |
584 |
|
550 |
565.0 |
558.0 |
305 |
152 |
13 |
641 |
|
600 |
616.0 |
609.0 |
305 |
152 |
13 |
692 |
|
① 当短型翻边短节用于PN50和PN110的较大法兰以及大于或等于PN150的大部分规格的法兰时，或当长型翻边短节用于PN260和PN420的较大法兰时，为了避免法兰可能影响焊接，可能需要增加接管的长度。长度增加量由制造商与采购方双方协商。 ② 当采用榫槽面和凹凸密封面时，必须增加搭接边的厚度。增加厚度应附加(不包括)在基本长度F上。 ③ 这些尺寸应与GB/T 9118.1~9118.2或ASME B16.5中的松套法兰的圆角半径相符合。 ④ 该尺寸与ASME B16.5中表示的标准机加工面相符合。搭接边的背面应进行机加工，使其与安装表面一致。当采用环连接密封面时，使用ASME B16.5中给出的尺寸K。 注 1：公差见表对焊管件尺寸的极限偏差。 2：使用条件和连接结构通常决定对短节的长度要求，因此，在订货时采购方必须规定是长型或短型短节。 |
||||||
