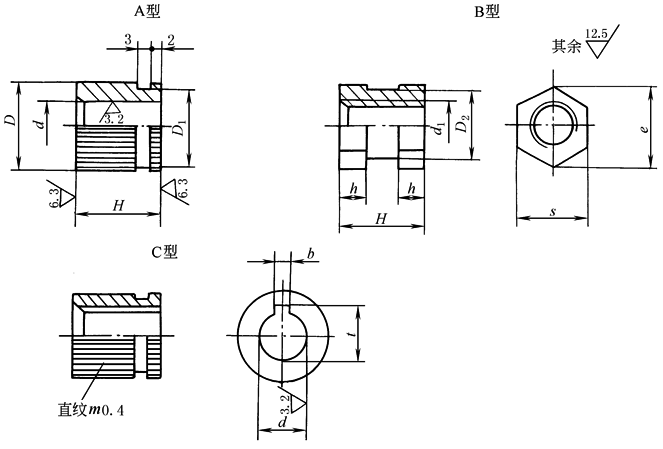

嵌套 (JB/T 7275—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：Q235-A。

标记示例

A型，d＝12，H＝20的嵌套，标记为：嵌套 12×20  JB/T 7275

B型，d₁＝M12，H＝20的嵌套，标记为：嵌套 BM12×20  JB/T 7275

C型，d＝12，H＝20的嵌套，标记为：嵌套 C12×20  JB/T 7275

d

基本尺寸

4

5

6

8

10

12

16

18

—

22

25

28

32

极限偏差

H8

＋0.018

0

＋0.022

0

＋0.027

0

—

＋0.033

0

＋0.039

0

d₁

M4

M5

M6

M8

M10

M12

M16

—

M20

D

6

8

10

12

16

20

25

28

—

32

36

40

45

D₁

5.5

7

9

10

14

18

22

25

—

30

34

38

42

D₂

5.5

7

8

10

14

17

22

—

27

—

e

6.3

8.1

9.2

11.5

16.2

19.6

25.4

—

31.2

—

s

5.5

7

8

10

14

17

22

—

27

—

H

h

每件质量 ≈/kg

10

3

0.001

0.002

12

4

0.003

0.005

14

4.5

0.006

0.007

16

5

0.008

0.015

18

6

0.017

0.028

20

6.5

0.019

0.032

0.045

0.057

0.062

0.067

0.083

0.101

0.124

25

8

0.040

0.057

0.071

0.077

0.083

0.104

0.126

0.155

28

9

0.064

0.079

0.086

0.093

0.116

0.141

0.173

30

10

0.068

0.085

0.094

0.100

0.124

0.151

0.186

32

11

0.070

0.087

0.096

0.105

0.129

0.157

0.191

36

12

0.098

0.108

0.118

0.145

0.177

0.216

b

基本尺寸

—

2

3

4

5

6

—

6

8

10

极限偏差JS9

±0.0125

±0.015

±0.018

t

基本尺寸

—

7

9

11.4

13.8

18.3

20.8

—

24.8

28.3

31.3

35.3

极限偏差

＋0.1

0

＋0.2

0

注：其他技术要求按JB/T 7277的规定。
