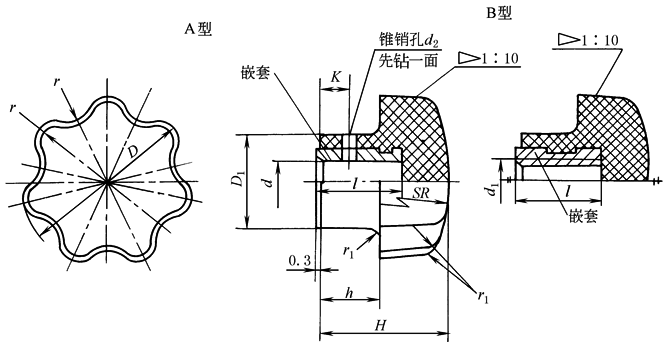

星形把手(JB/T 7274.4—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：塑料。

标记示例

A型，d＝10，D＝40的星形把手，标记为：把手 10×40  JB/T 7274.4

B型，d₁＝M10，D＝40的星形把手，标记为：把手 BM10×40  JB/T 7274.4

d

d₁

D

D₁

d₂

H

h

SR

r

r₁

K

嵌套JB/T 7275

每件质量

/kg≈

相配圆锥销

GB/T 117

基本尺寸

极限偏差

H8

A型

d×l

B型

d₁×l

6

+0.018

0

M6

25

16

2

20

10

32

4

1.6

5

6×12

BM6×12

0.015

2×16

8

+0.022

0

M8

32

18

3

25

12

40

5

2

6

8×16

BM8×16

0.024

3×18

10

M10

40

22

30

14

50

6

7

10×20

BM10×20

0.035

3×22

12

+0.027

0

M12

50

28

35

16

60

8

8

12×25

BM12×25

0.069

3×28

16

M16

63

32

4

40

18

80

10

2.5

10

16×30

BM16×30

0.111

4×32

注：其他技术要求按JB/T 7277的规定。
