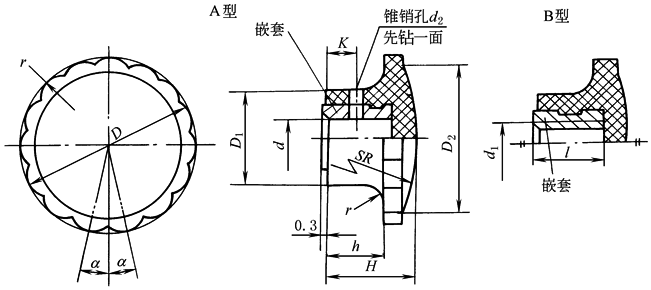

压花把手(JB/T 7274.2—1994)　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：塑料

标记示例

A型，d＝10，D＝40的压花把手，标记为：把手 10×40　JB/T 7274.2

B型，d₁＝M10，D＝40的压花把手，标记为：把手 BM10×40　JB/T 7274.2

d

d₁

D

D₁

d₂

H

D₂

h

SR

r

K

α

嵌套JB/T 7275

每件质量

/kg≈

相配圆锥销

GB/T 117

基本尺寸

极限偏差

H8

A型

d×l

B型

d₁×l

6

+0.018

0

M6

25

16

2

16

22

10

40

3

5

15°

6×12

BM6×12

0.007

2×16

8

+0.022

0

M8

32

18

3

18

28

12

50

4

6

8×14

BM8×14

0.018

3×18

10

M10

40

22

20

35

14

60

5

7

12°

10×16

BM10×16

0.032

3×22

12

+0.027

0

M12

50

28

25

45

16

80

8

10°

12×20

BM12×20

0.048

3×28

注：其他技术要求按JB/T 7277的规定。
