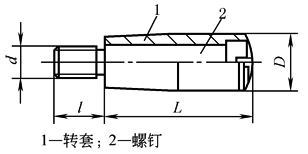

转动小手柄(JB/T 7270.4—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例

d＝M8，L＝40，35钢，氧化转动小手柄，标记为：

手柄M8×40　JB/T 7270.4

d＝M8，L＝40，塑料转动小手柄，标记为：

手柄M8×40-塑　JB/T 7270.4

材料：35钢；Q235-A；ZL102；塑料。

表面处理：钢件氧化(H·Y)；喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；

ZL102阳极氧化(D·Y)。

材料：35钢。

表面处理：氧化(H·Y)。

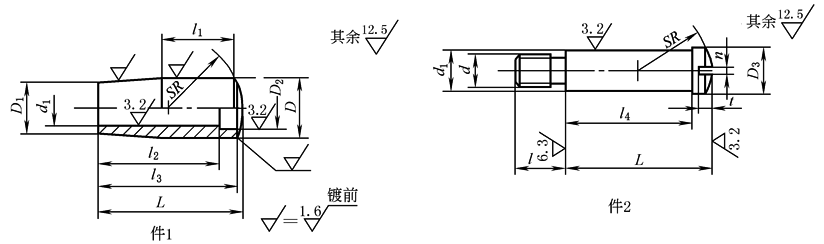

主  要  尺  寸

每套质量≈/kg

d₁

l₁

l₂

l₃

l₄

SR

n

t

D₂、D₃

d

L

l

D

D₁

钢

塑料

基本

尺寸

极限偏差

转套

H11

螺钉

d11

M5

25

10

12

10

0.020

0.009

6

＋0.075

0

－0.030

－0.105

12

20

23.8

21

14

1.2

2.0

8

M6

32

12

14

12

0.036

0.016

8

＋0.090

0

－0.040

－0.130

16

27

30.5

28

16

1.6

2.5

10

M8

40

14

16

14

0.068

0.031

10

20

34

38

35

20

2

3.0

12

M10

50

16

20

16

0.109

0.057

12

＋0.110

0

－0.050

－0.160

25

43

47.1

44

25

2.5

3.5

16

注：其他技术要求按JB/T 7277的规定。
