过滤减压阀

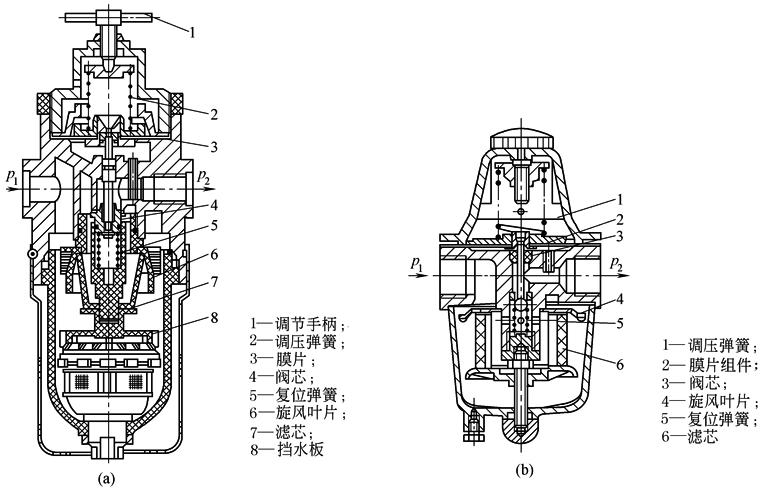

过滤减压阀的工作原理见下图，过滤减压阀是将空气过滤器和减压阀组成一体的装置，它基本上分两种，一种如图a所示，用于气动系统中的压力控制及压缩空气的净化。调压范围：0~0.80MPa及0~1.00MPa。随着工业的发展，要求气动元件小型化、集成化，这种型式的气动元件广泛用于轻工、食品、纺织及电子工业。另一种如图b所示，用于气动仪表、气动测量及射流控制回路，输出压力有0~0.16MPa、0~0.25MPa及0~0.60MPa三种。最大输出流量有3m³/h、12m³/h、30m³/h三种。过滤元件微孔直径是40~60μm，有的可达5μm。这两种型式的空气过滤减压阀的工作原理基本相同；压缩空气由输入端进入过滤部分的旋风叶片和滤芯，使压缩空气得到净化，再经过减压部分减压至所需压力，而获得干净的空气输出。这样既起到净化气源又起到减压作用。其减压部分的工作原理与膜片式减压阀相同

过滤减压阀工作原理
