安装尺寸、性能参数与产品标记 |
|||||||||
|

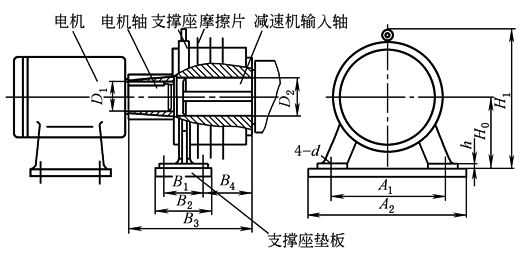

(1) QGZ-PD01T 型制动器的安装尺寸及性能参数
|
|||||||||
|
表1 |
|||||||||
|
产品规格 |
2# |
3# |
4# |
5# |
|||||
|
许用转矩(T) /N·m |
额定 |
130 |
180 |
260 |
350 |
||||
|
最大 |
270 |
370 |
550 |
750 |
|||||
|
制动力矩(M) /N·m |
额定 |
100、200 |
150、300 |
220、450 |
300、600 |
||||
|
最大 |
300 |
450 |
650 |
900 |
|||||
|
摩擦片打开间隙δ/mm |
5 |
5 |
5 |
5 |
|||||
|
质量m/kg |
36 |
44 |
50 |
70 |
|||||
|
对应电 机系列 |
Y(FC>40%) |
160 |
180 |
200 |
225 |
||||
|
Y(FC≤40%) |
132 |
160 |
180 |
200 |
|||||
|
YZR |
132 |
160 |
180 |
200 |
|||||
|
YZPB |
132 |
160 |
180 |
200 |
|||||
|
中心高(H0)/mm |
160 |
180 |
200 |
225 |
|||||
|
总高度(H1)/mm |
346 |
376 |
418 |
461 |
|||||
|
工作状态长度(B3)/mm |
278 |
285 |
298 |
334 |
|||||
|
支撑座厚度(h)/mm |
15 |
18 |
18 |
20 |
|||||
|
支撑座螺孔间距 |
(A1)/mm |
230 |
244 |
268 |
294 |
||||
|
(B1)/mm |
60 |
60 |
60 |
70 |
|||||
|
支撑座位置(B4)/mm |
112 |
115 |
127 |
122 |
|||||
|
支撑座螺栓孔(4-d)/mm |
13 |
15 |
15 |
17 |
|||||
|
支撑座垫板 |
(A2)/mm |
326 |
346 |
376 |
400 |
||||
|
(B2)/mm |
110 |
122 |
128 |
138 |
|||||
|
注:1.用户订货时应注明产品标记及主、从动端连接的轴孔直径D1、D2(轴孔分圆柱孔和圆锥孔)及键槽尺寸。 2.生产厂家为长沙三占惯性制动有限公司。 |
|||||||||
|

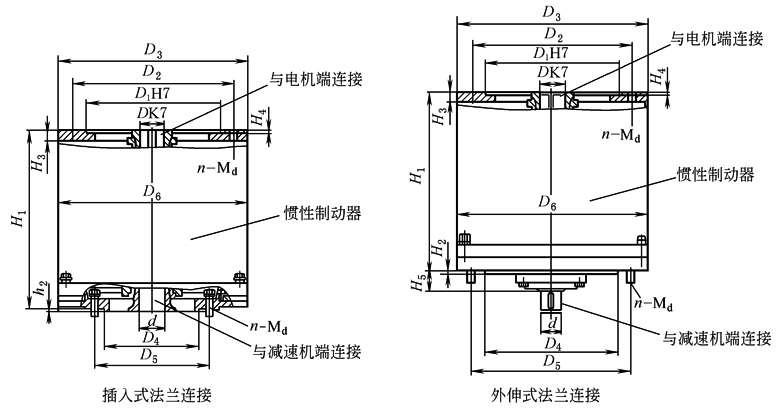

(2) QGZ-PC3TL 型制动器的安装尺寸及性能参数
|
|||||||||
|
表2 |
|||||||||
|
规格 |
02 |
03 |
04 |
||||||
|
许用转矩T/N·m |
额定 |
91~130 |
126~180 |
182~260 |
|||||
|
最大 |
270 |
370 |
550 |
||||||
|
制动力矩T/N·m |
额定 |
100~200 |
150~300 |
220~450 |
|||||
|
最大 |
300 |
450 |
650 |
||||||
|
打开间隙L/mm |
4 |
4 |
4 |
||||||
|
对应电机系列 |
Y(FC>40%) |
160 |
180 |
200 |
|||||
|
Y(FC≤40%) |
132 |
160 |
180 |
||||||
|
YPB |
132 |
160 |
180 |
||||||
|
YZR |
132 |
160 |
180 |
||||||
|
YZPB |
132 |
160 |
180 |
||||||
|
机身高/mm |
H1 |
281 |
325 |
344 |
|||||
|
输入端法兰最大外径/mm |
D3 |
f 300 |
f 350 |
f 350 |
|||||
|
止口直径/mm |
D1H7 |
f 230 |
f 250 |
f 250 |
|||||
|
止口深/mm |
H4 |
5 |
6 |
6 |
|||||
|
螺孔中心距/mm |
D2 |
f 265 |
f 300 |
f 300 |
|||||
|
螺孔数量-螺纹规格 |
n-Md |
4-M12 |
4-M16 |
4-M16 |
|||||
|
板厚/mm |
H3 |
18 |
20 |
21 |
|||||
|
输入轴最大孔径/mm |
DK7 |
f 38 |
f 48 |
f 55 |
|||||
|
注:1.图中d、D、D4、D5、D6、H2、H5、n-Md按用户要求加工。 2.生产厂家为长沙三占惯性制动有限公司。 |
|||||||||
|

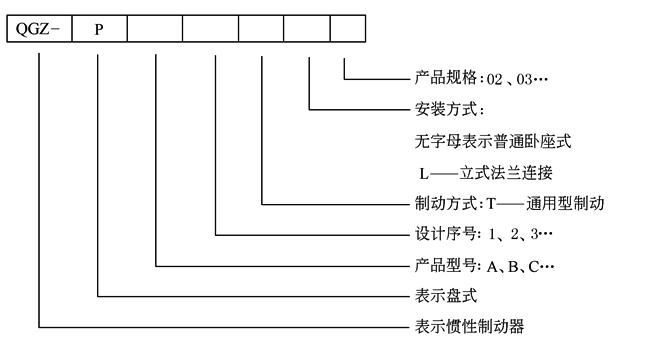

(3) 产品标记
|
|||||||||
