FL-cm2型水冷磁粉离合器 |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|

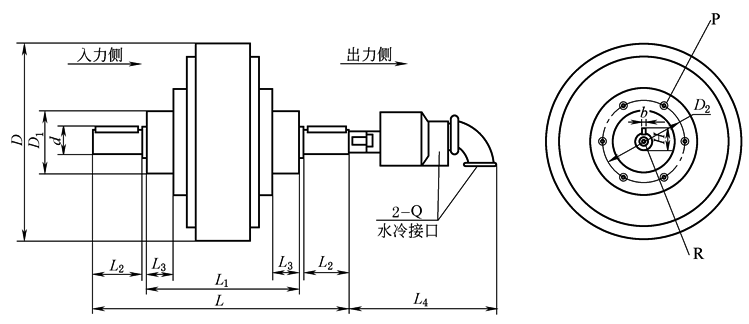

FL-cm2型水冷磁粉离合器外形的尺寸及性能 |
|||||||||||||||||||||||||
|
尺寸 /mm |
代号 型号 |
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
D2 |
P |
Q |
R |
轴 |
||||||||||||
|
直径 |
数量 |
深度 |
直径 |
深度 |
H
|
b
(p7) |
d
(h7) |
||||||||||||||||||
|
FL50cm2 |
294 |
172 |
55 |
30 |
150 |
219 |
74 |
100 |
M6 |
6 |
10 |
1/2 |
M6 |
12 |
|
|
|
||||||||
|
FL100cm2 |
360 |
216 |
65 |
28 |
150 |
278 |
100 |
140 |
M10 |
6 |
15 |
1/2 |
M10 |
20 |
33 |
8 |
30 |
||||||||
|
FL200cm2 |
408 |
250 |
69 |
30 |
150 |
327 |
110 |
150 |
M10 |
6 |
15 |
1/2 |
M10 |
20 |
38 |
10 |
35 |
||||||||
|
FL400cm2 |
500 |
291 |
92 |
35 |
190 |
398 |
130 |
200 |
M12 |
8 |
20 |
1/2 |
M10 |
20 |
48.5 |
14 |
45 |
||||||||
|
性能 (额定 电压 DC /24V) |
型号 |
额定转矩 /N·m |
线圈(75℃) |
允许滑差功率/W |
允许转速 /r·min-1 |
磁粉质量 /g |
|||||||||||||||||||
|
电流 /A |
功率 /W |
阻抗 /Ω |
水量 /L·min-1 |
散热率 /W |
|||||||||||||||||||||
|
FL50cm2 |
50 |
2.15 |
51.5 |
11.16 |
3 |
1200 |
1500 |
65 |
|||||||||||||||||
|
FL100cm2 |
100 |
2.4 |
57.6 |
10 |
6 |
2500 |
1500 |
150 |
|||||||||||||||||
|
FL200cm2 |
200 |
2.7 |
64.8 |
8.89 |
9 |
3500 |
1500 |
225 |
|||||||||||||||||
|
FL400cm2 |
400 |
3.8 |
91 |
6.3 |
15 |
5000 |
1500 |
330 |
|||||||||||||||||
|
注：生产厂家为山东莱州市磁粉离合器厂，电话0535-2754132；北京古德高机电技术有限公司，电话010-85372140｡ |
|||||||||||||||||||||||||
