FL型磁粉离合器

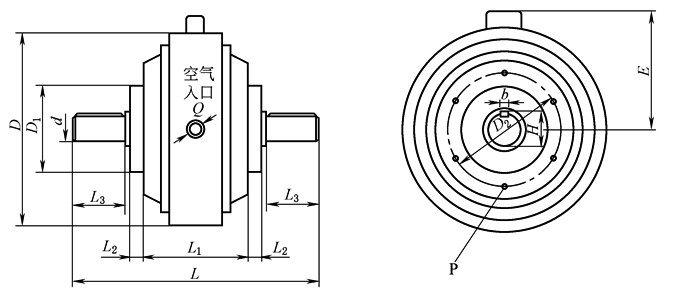

FL型磁粉离合器外形尺寸及性能

尺寸

/mm

代号

型号

L

L₁

L₂

L₃

D

D₁

D₂

P

键

E

Q

直径

数量

深度

H

()

b

(p7)

d

(h7)

FL6

164

80

10

22

136

50

60

M4

6

10

13.5

4

12

93

M12

FL12

194

94

12

28

150

60

76

M5

6

12

17

5

15

100

M14×1.5

FL25

223

103

12

36

170

72

86

M5

6

12

22.5

6

20

115

ZG¹/4″

FL50

286

118

14

58

195

75

100

M6

6

15

28

8

25

128

M14×1.5

FL100

304

134

15

58

240

100

130

M10

6

16

33

8

30

150

ZG¹/4″

FL200

380

176

20

70

300

114

136

M10

6

20

38

10

35

180

ZG¹/4″

FL400

472

230

19

90

350

128

148

M12

6

20

43

12

40

207

M16

性能

型号

线圈(20℃)

允许滑差功率

最高允

许转速

/r·min^-1

磁粉质量

/g

额定

转矩

/N·m

电压

/V

电流

/A

阻抗

/Ω

自冷

/W

空压气冷

压力

/kPa

流量

/m3·min^-1

散热率

/W

FL6

6

24

0.89

27

70

20

0.15

120

1500

15

FL12

12

24

1

24

120

30

0.2

180

1500

28

FL25

25

24

1.25

19.2

130~230

50

0.4

300

1500

30

FL50

50

24

2

12

150~250

100

0.6

380

1500

42

FL100

100

24

2.25

10.7

230~350

140

1.1

600

1500

77

FL200

200

24

2.5

9.6

400~600

150

1.6

1000

1500

133

FL400

400

24

3.83

6.3

600~1000

160

2

1600

1500

230

注：生产厂家为山东莱州市磁粉离合器厂，电话0535-2754132；北京古德高机电技术有限公司，电话010-85372140｡
