DLY0系列牙嵌式有滑环电磁离合器

DLY0系列牙嵌式有滑环电磁离合器

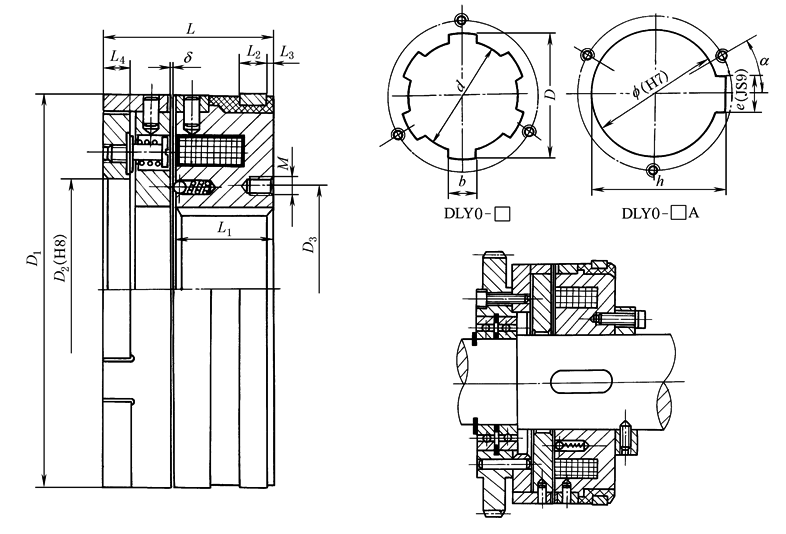

安装示例
规格	额定转矩 /N·m				额定电压(DC) /V			线圈消耗功率(20℃) /W				允许最高结合转速 /r·min^-¹			允许最高转速 /r·min^-¹					质量 /kg
1.2	12				24			8				80			5500					0.57
2.5	25				24			8				65			5000					0.83
5	50				24			16				50			4500					1.42
10	100				24			21				35			4000					1.6
16	160				24			24				25			3500					2.1
25	250				24			32				20			3300					3.2
40	400				24			35				15			3000					5.3
规格	D₁	D₂	D₃	D		d	b		f	h	e		M	L		L₁	L₂	L₃	L₄		α	δ	电刷型号
	/mm
1.2	61	30	27.5						18		5		3-M4深8	36		19.2	7	3	6		30°	0.2	DS-002
2.5	73	35	34						25		8		3-M4深8	36		19.2	8	3	6		30°	0.3
5	87	45	41						28		8		3-M4深8	44		24.2	8	5	8		30°	0.3
10	94	45	50						40		12		3-M4深10	45		25.2	8	5	8		30°	0.5
16	104	60	55						45		12		3-M5深10	50		29.2	8	5	8		30°	0.5
25	125	75	70						50		14		3-M5深10	52.5		31	9	4	9		30°	0.5	DS-001
40	140	80	75						60		18		3-M6深10	62		35	10	3	10		60°	0.8
注：1.牙嵌式电磁离合器可在有润滑或无润滑情况下工作｡ 2.离合器工作时必须在摩擦片间加润滑油，供油方式为外浇油或油溶式，但其浸入油深为离合器外径的¹/5~¹/4。高速或频繁动作时应采用轴心供油，其量见本表。 3.安装示例为同轴安装齿轮输出，也可分轴安装，但主、从动轴都应轴向固定，不得窜动，且同轴度不低于9级。输出及安装方式由用户决定并实现。 4.生产厂家为天津机床电器有限公司。
