YOX(YOXn、YOXs、YOXsn)型

YOX(YOX_n、YOX_s、YOX_sn)型

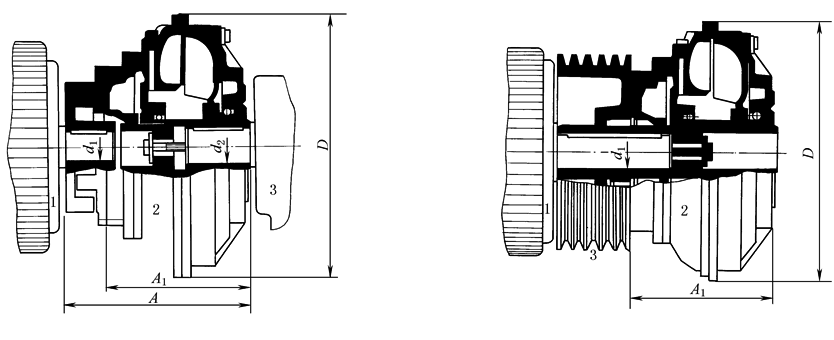

YOX型单腔外轮驱动 1—电动机；2—液力偶合器；3—减速器							YOX_n型单腔内轮驱动 1—电动机；2—液力偶合器；3—带轮

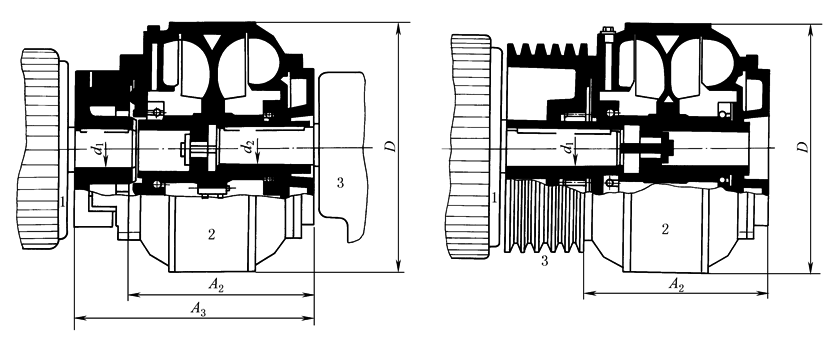

YOX_s型双腔外轮驱动 1—电动机；2—液力偶合器；3—减速器								YOX_sn型双腔内轮驱动 1—电动机；2—液力偶合器；3—带轮
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	外　形　尺　寸　 /mm						连接尺寸/mm		充油量 /L	质量 (不包括油) /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	D	A		A₁	A₂	A₃	输入	输出	充油量 /L	质量 (不包括油) /kg
YOX150	1000 1500	0.05~0.2 0.2~0.55	2~2.7	0.97	f 195	175		115	140	222			0.42~0.2	6
YOX180	1000 1500	0.1~0.3 0.5~1.1	2~2.7	0.97	f 232	207		125	154	234			0.48~0.24	7
YOX200	1000 1500	0.2~0.55 0.8~2.2	2~2.7	0.97	f 254	1934		128	164	240			1.2~0.6	8.8
YOX220	1000 1500	0.4~1.1 1.5~3	2~2.7	0.97	f 278	225		136	177	257			15.2~0.76	13
YOX250	1000 1500	0.8~1.5 2.5~5.5	2~2.7	0.97	f 305	240		156	210	290			2.1~1.1	16
YOX280	1000 1500	1.5~3 4.5~8	2~2.7	0.97	f 345	252		164	225	335			2.8~1.4	21
YOX320	1000 1500	2.5~5.5 9~18.5	2~2.7	0.97	f 380	278		179	250	390			4.4~2.2	28
YOX340	1000 1500	3~9 12~22	2~2.7	0.97	f 390	298		187	265	405			5.3~2.7	36.5
YOX360	1000 1500	5~10 16~30	2~2.5	0.96	f 428	310		229	311	416			6.7~3.4	42
YOX400	1000 1500	8~18.5 28~48	2~2.5	0.96	f 472	338 355		256	347	433			10.4~5.2	65
YOX450	1000 1500	15~30 50~90	2~2.5	0.96	f 530	384		292	380	500			15~7.5	79.5
YOX500	1000 1500	25~50 68~144	2~2.5	0.96	f 582	435		316	419	530			20.5~10.3	105.5
YOX560	1000 1500	40~80 120~270	2~2.5	0.96	f 634	447 490		350	469	610			26.4~13.2	152
YOX600	1000 1500	60~115 200~360	2~2.5	0.96	f 695	490 510		380	511	642			33.6~16.8	185
YOX650	1000 1500	90~176 260~480	2~2.5	0.96	f 760	556		425	562	692			48~24	230
YOX750	1000 1500	170~330 480~760	2~2.5	0.96	f 860	578		450	640	795			68~34	350
YOX875	750 1000	145~280 330~620	2~2.5	0.96	f 992	705		514	730	890			112~56	495
YOX1000	600 750	160~300 260~590	2~2.5	0.96	f 1138	733		577	849	1006			148~74	650
YOX1150	600 750	265~615 525~1195	2~2.5	0.96	f 1312	850		669	971	1166			170~85	810
注：1.L₁、L₂分别为输入、输出轴的连接长度。 2.生产厂家为广东福伊特中兴液力传动有限公司。
