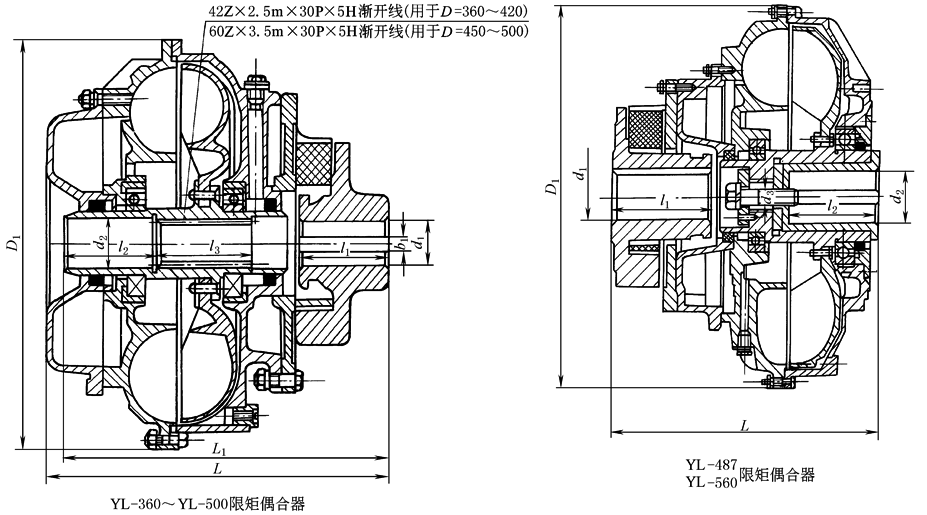

YL系列 |
||||||||||||
|
|
||||||||||||
|
技术性能 |
||||||||||||
|
型 号 |
有效 直径 /mm |
输入转速 /r·min-1 |
传递功率 /kW |
过载系数 Tg0 |
额定滑差 S*/% |
外形尺寸 D1×L /mm |
连接尺寸 /mm |
输出方式 及规格 |
质量 /kg |
|||
|
输 入 |
输 出 |
|||||||||||
|
d1 |
l1 |
d2 |
d3 |
|||||||||
|
YL-360 |
360 |
1000 |
7.5~11 |
1.8~2.2 |
4 |
431×359 |
42~55 |
110 |
45 |
|
渐开线花键 INT 42Z×2.5m×30P×5H |
59 |
|
1500 |
15~30 |
|||||||||||
|
YL-400A4① |
400 |
1000 |
11~22 |
1.6~2.5 |
2.9~3.5 |
|
42~65 |
110~40 |
45 |
|
渐开线花键 INT 42Z×2.5m×30P×5H |
64 |
|
1500 |
30~55 |
|||||||||||
|
YL-420 |
420 |
1000 |
11~22 |
1.8~2.4 |
4~5 |
490×380 |
42~65 |
70 |
50 |
|
渐开线花键 INT 42Z×2.5m×30P×5H |
69 |
|
1500 |
17~55 |
|||||||||||
|
YL-450A② |
450 |
1000 |
15~30 |
2~2.5 |
3~3.5 |
|
55~75 |
110~140 |
65 |
|
渐开线花键 INT 60Z×3.5m×30P×5H |
89 |
|
1500 |
55~110 |
|||||||||||
|
YL-487 |
487 |
1000 |
15~37 |
1.8~2.4 |
3.5 |
|
55~80 |
110~170 |
65~80 |
M20~M24 |
平键，宽18~22 l2＝135~158 |
96 |
|
1500 |
55~110 |
|||||||||||
|
YL-500③ |
500 |
1000 |
22~45 |
1.8~2.2 |
3.5~4 |
|
65~80 |
140~170 |
65 |
|
渐开线花键 INT 60Z×3.5m×30P×5H |
99 |
|
1500 |
90~132 |
|||||||||||
|
YL-560 |
560 |
1000 |
45~90 |
1.5~2.2 |
2~3 |
634×455 |
75~90 |
140~170 |
60~90 |
M20~M30 |
平键，宽18~25 l2＝140~155 |
148 |
|
1500 |
132~250 |
|||||||||||
|
① 1984年9月的鉴定会表明，在油温为70~80℃，输入转速1000~1500r/min和滑差S＝4%时，λ0.96＝1.85×10-6，Tg0＝2.53，e＝1.083。性能较好。 ② 用于2200r/min柴油机上，传递功率160马力。 ③ 用于2200r/min柴油机上，传递功率240马力。 注：1.工作油为20号透平油。 2.生产厂家为张家口煤矿机械厂。 |
||||||||||||
