JSS型-双法兰连接型联轴器(JB/T8869—2000)

JSS型—双法兰连接型联轴器(JB/T 8869—2000)

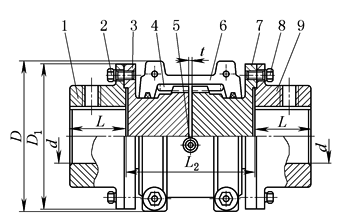

JSS1型～JSS13型					JSS14型～JSS19型
1、9—联接法兰；2、8—螺栓；3、7—半联轴器；4—蛇形弹簧；5—润滑孔；6—罩壳
工作温度：-30～150℃。标记方法：联轴器主、从动端联结型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	两轴端距离L₂		D	D₁	t	质量	润滑油
	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	最小	最大	D	D₁	t	质量	润滑油
	N·m	r·min^-1	mm							kg
JSS1	45	3600	18，19，20，22，24，25，28，30，32，35	35	89	203	97	86	5	3.86	0.0272
JSS2	140	3600	22，24，25，28，30，32，35，38，40，42	42	89	216	106	94	5	5.266	0.0408
JSS3	224	3600	25，28，30，32，35，38，40，42，45，48，50，55，56	54	89	216	114	112	5	8.44	0.0544
JSS4	400	3600	32，35，38，40，42，45，48，50，55，60，63，65	60	111	216	135	125	5	12.53	0.068
JSS5	630	3600	40，42，45，48，50，55，56，60，63，65，70，71，75，80	73	127	300	148	144	5	19.61	0.0682
JSS6	900	3600	48，50，55，56，60，63，65，70，71，75，80，85	80	127	300	159	152	5	24.65	0.1135
JSS7	1800	3600	55，56，60，63，65，70，71，75，80，85，90，95	89	184	406	190	178	5	39.4	0.173
JSS8	3150	3600	65，70，71，75，80，85，90，95，100，110	102	184	406	211	209	5	60.38	0.254
JSS9	5600	2440	75，80，85，90，95，100，110，120，125，130	90	203	406	251	250	6	98.97	0.427
JSS10	8000	2250	80，85，90，95，100，110，120，125，130，140，150	104	210	406	270	276	6	137.58	0.508
JSS11	12500	2025	90，95，100，110，120，125，130，140，150，160，170	120	246	406	308	319	10	196.58	0.735
JSS12	18000	1800	110，120，125，130，140，150，160，170，180，190，	135	257	406	346	346	10	259.69	0.908
JSS13	25000	1650	120，125，130，140，150，160，170，180，190，200	152	267	406	384	386	10	340.5	1.135
JSS14	35500	1500	100，110，120，125，130，140，150，160，170，180，190，200，220，240，250	173	345	371	453	426	10	442.7	1.95
JSS15	50000	1350	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280	186	356	406	501	457	10	552.06	2.81
JSS16	63000	1220	125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320	220	384	444	566	527	10	836.27	3.49
JSS17	90000	1100	100，110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320	249	400	491	630	591	10	1099.58	3.77
JSS18	125000	1050	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360	276	411	508	676	660	10	1479.59	4.4
JSS19	160000	900	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360，380	305	444	576	757	711	10	1856.86	5.63
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。
