膜片联轴器的选用计算(JB/T 9147—1999)

(1)联轴器的计算转矩：

式中　 T—— 万向联轴器的理论转矩，者

K—— 工况系数，见表工况系数K；

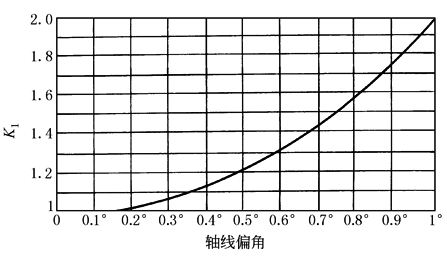

K₁—— 因轴线偏转对传递转矩的影响而考虑的偏差系数，如右图所示；

P_w—— 驱动功率，kW；

n—— 工作转速，r/min

(2)对于接中间轴的JMⅠJ和JMⅡJ，当中间轴选用大于L_2min或L_1min(当L₂或L₁＞10d 或10d₁ 时)，工作转速 n 必须低于临界转速n_c

临界转速：

式中　D₂——中间轴外径，mm；

D₃——中间轴内径，mm；

L₁——中间轴长度，mm；

在轴线偏角α≤1.5°工况下，n≤0.85n_c
