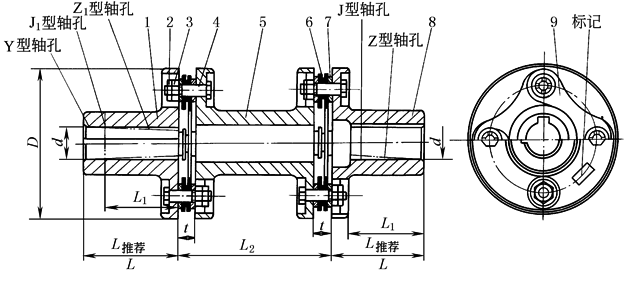

JMⅠJ型— 带沉孔接中间轴型联轴器的基本参数和主要尺寸(JB/T 9147—1999)

工作温度：-20～250℃｡

标记方法：

Y型轴孔、A型键槽的代号，标记中可予省略。

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。

型号

公称

转矩

T_n

瞬时最

大转矩

T_max

许用

转速

n_p

轴孔直径

d

轴孔长度

L_推荐

D

t

L₂

min

质量

转动

惯量

Y型

J､J₁､Z､Z₁型

L

L

L₁

N·m

N·m

r·min^-1

mm

kg

kg·m²

JMⅠJ1

25

80

6000

14

32

—

J₁27

Z₁20

35

90

8.8

100

1.8

0.0013

16，18，19

42

30

20，22

52

38

JMⅠJ2

63

180

5000

18，19

42

30

45

100

9.5

2.4

0.002

20，22，24

52

38

25

62

44

JMⅠJ3

100

315

20，22，24

54

38

50

120

11

120

4.1

0.0047

25，28

62

44

30

82

60

JMⅠJ4

160

500

4500

24

52

38

55

130

12.5

5.4

0.0069

25，28

62

44

30，32，35

82

60

JMⅠJ5

250

710

4000

28

62

44

60

150

14

140

8.8

0.0281

30，32，35，38

82

60

40

112

84

JMⅠJ6

400

1120

3600

32，35，38

82

82

60

65

170

15.5

13.4

0.0281

40，42，45，48，50

112

112

84

JMⅠJ7

630

1800

3000

40，42，45，48，50，55，56

112

112

84

70

210

19

150

22.3

0.076

60

142

—

107

JMⅠJ8

1000

2500

2800

45，48，50，55，56

112

112

84

80

240

22.5

180

36

0.1602

60，63，65，70

142

—

107

JMⅠJ9

1600

4000

2500

55，56

112

112

84

85

280

24

220

48

0.2509

60，63，65，70，71，75

142

—

107

80

172

142

132

JMⅠJ10

2500

6300

2000

63，65，70，71，75

142

—

107

90

260

17

250

85

0.5195

80，85，90，95

172

142

132

JMⅠJ11

4000

9000

1800

75

142

172

107

95

300

19.5

290

112

0.8223

80，85，90，95

172

—

132

100，110

212

167

JMⅠJ12

6300

12500

1600

90，95

172

132

120

340

23

300

152

1.4109

100，110，120，125

212

167

注：1.表中L₂也可与制造厂另行商定

2.质量、转动惯量是计算近似值。

3.联轴器的轴孔和连接型式及尺寸应符合表圆柱形轴孔和键槽型式及尺寸中表1和表圆锥形轴孔和键槽型式及尺寸中表1的规定，轴孔与轴的配合见表圆柱形轴孔和键槽型式及尺寸中表2和表圆锥形轴孔和键槽型式及尺寸中表2。
