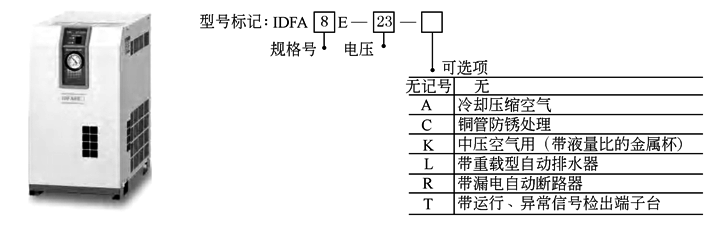

环保冷媒冷冻式干燥器(SMC) |
||||||||||
|
|
||||||||||
|
主要技术参数 |
||||||||||
|
型号 规格形式 |
IDFA3E-23 |
IDFA4E-23 |
IDFA6E-23 |
IDFA8E-23 |
IDFA11E-23 |
IDFA15E-23 |
IDFA22E-23 |
IDFA37E-23 |
||
|
空气流量 (ANR)① /m3·h-1 |
出口压力露点3℃ |
12 |
24 |
36 |
65 |
80 |
120 |
182 |
273 |
|
|
出口压力露点7℃ |
15 |
31 |
46 |
83 |
101 |
152 |
231 |
347 |
||
|
出口压力露点10℃ |
17 |
34 |
50 |
91 |
112 |
168 |
254 |
382 |
||
|
额 定 值 |
使用压力/MPa |
0.7 |
||||||||
|
进口空气温度/℃ |
35 |
|||||||||
|
周围温度/℃ |
25 |
|||||||||
|
电压/V |
23050Hz |
|||||||||
|
使 用 范 围 |
使用流体 |
压缩空气 |
||||||||
|
进口空气温度/℃ |
5~50 |
|||||||||
|
最小进口空气压力/MPa |
0.15 |
|||||||||
|
最大进口空气压力/MPa |
1.0 |
|||||||||
|
周围温度/℃ |
2~40(相对温度不大于85%) |
|||||||||
|
电 气 规 格 |
电源/V |
单相AC220~240(50Hz)电压可变范围-10%④ |
||||||||
|
启动电流②/A |
8 |
8 |
9 |
11 |
19 |
20 |
22 |
22 |
||
|
运转电流②/A |
1.2 |
1.2 |
1.2 |
1.4 |
2.7 |
3.0 |
4.3 |
4.3 |
||
|
耗电量②/W |
180 |
180 |
180 |
208 |
385 |
470 |
810 |
810 |
||
|
电流保护器③/A |
5 |
10 |
||||||||
|
噪声(在50Hz电压下)/dB |
50 |
|||||||||
|
冷凝器 |
散热板管型冷却方式 |
|||||||||
|
冷媒 |
HFC134a |
HFC407C |
||||||||
|
冷媒填充量/g |
150~5 |
200~5 |
230~5 |
270~5 |
290~5 |
470~5 |
420~5 |
730~5 |
||
|
空气进出口口径 |
3/8 |
½ |
¾ |
1 |
1 |
1½ |
||||
|
排水口口径(管外壁尺寸)/mm |
10 |
|||||||||
|
涂装规格 |
密胺树脂烘烤涂装 |
|||||||||
|
颜色 |
本体外壳：10Y8/0.5(白色) |
|||||||||
|
质量/kg |
18 |
22 |
23 |
27 |
28 |
46 |
54 |
62 |
||
|
对应空压机(标准型)/kW |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
22 |
37 |
||
|
① ANR是指温度20℃，1个大气压和相对湿度65%的状态 ② 此数值是在额定状态下的 ③ 请安装漏电保护器(感度30mA) ④ 出现短期电力不足(包括连续电力不足时，再启动可能比正常情况下所用的时间要长，或由于有保护电路，即使来电也有可能不能正常启动) |
||||||||||
|
外 形 尺 寸 |
||||||||||||||||
|

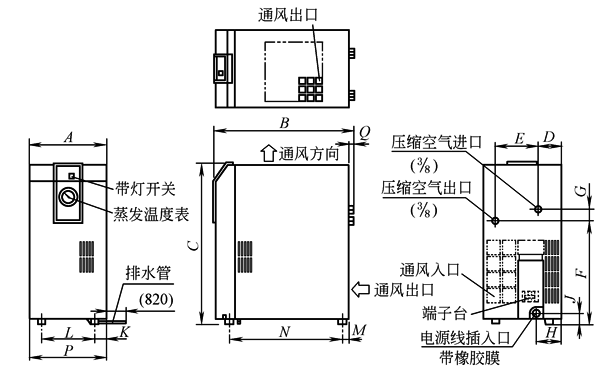

IDFA3E
mm |
||||||||||||||||
|
型号 |
口径尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
|
IDFA3E |
3/8 |
226 |
410 |
473 |
67 |
125 |
304 |
33 |
73 |
31 |
36 |
154 |
21 |
330 |
231 |
16 |
|

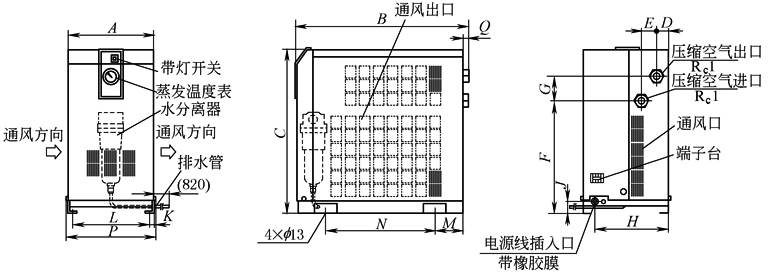

IDFA4E~11E
mm |
||||||||||||||||
|
型号 |
口径尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
|
IDFA4E |
½ |
270 |
453 |
498 |
31 |
42 |
283 |
80 |
230 |
32 |
15 |
240 |
80 |
275 |
275 |
13 |
|
IDFA6E |
¾ |
270 |
455 |
498 |
31 |
42 |
283 |
80 |
230 |
32 |
15 |
240 |
80 |
275 |
275 |
15 |
|
IDFA8E |
¾ |
270 |
485 |
568 |
31 |
42 |
355 |
80 |
230 |
32 |
15 |
240 |
80 |
300 |
275 |
15 |
|
IDFA11E |
¾ |
270 |
485 |
568 |
31 |
42 |
355 |
80 |
230 |
32 |
15 |
240 |
80 |
300 |
275 |
15 |
|

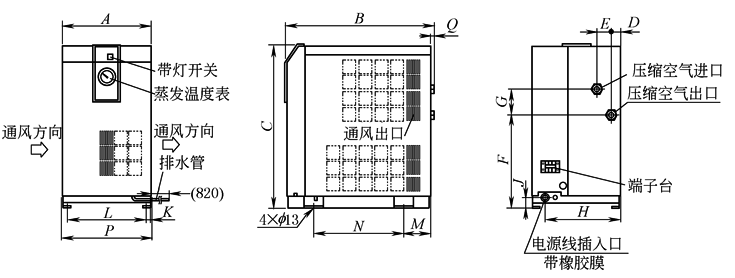

IDFA15E
mm |
||||||||||||||||
|
型号 |
口径尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
|
IDFA15E |
1 |
300 |
603 |
578 |
41 |
54 |
396 |
87 |
258 |
43 |
15 |
270 |
101 |
380 |
314 |
16 |
|

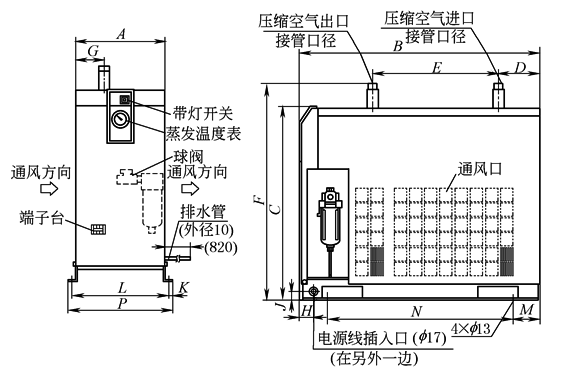

IDFA22E~37E
mm |
|||||||||||||||
|
型号 |
口径尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
IDFA22E |
R1 |
290 |
775 |
623 |
134 |
405 |
698 |
93 |
46 |
25 |
13 |
314 |
85 |
600 |
340 |
|
IDFA37E |
R1½ |
855 |
680 |
||||||||||||
