钻头转盘支架
收纳钻头旋转支架，美观好用
钻头收纳
图纸编号:
XM007643
分类:
CNC图纸
发布人:
发布时间:
2026-10-15 10:26
开源协议:
CC CC0协议下单次数:
41次
免费/特价打样
1
4
分享
侵权投诉
免责声明
评论（3）
简介
收纳钻头旋转支架，美观好用
应用场景
桌面台钻钻头支架
项目描述
一款为圆形的钻头支架。 需要打三块板，钻头转盘上+钻头转盘下+旋转架底座
立柱使用的是双头M6内螺纹外径12的的螺柱，很好买，长头自己选，60 80 100 都可以。

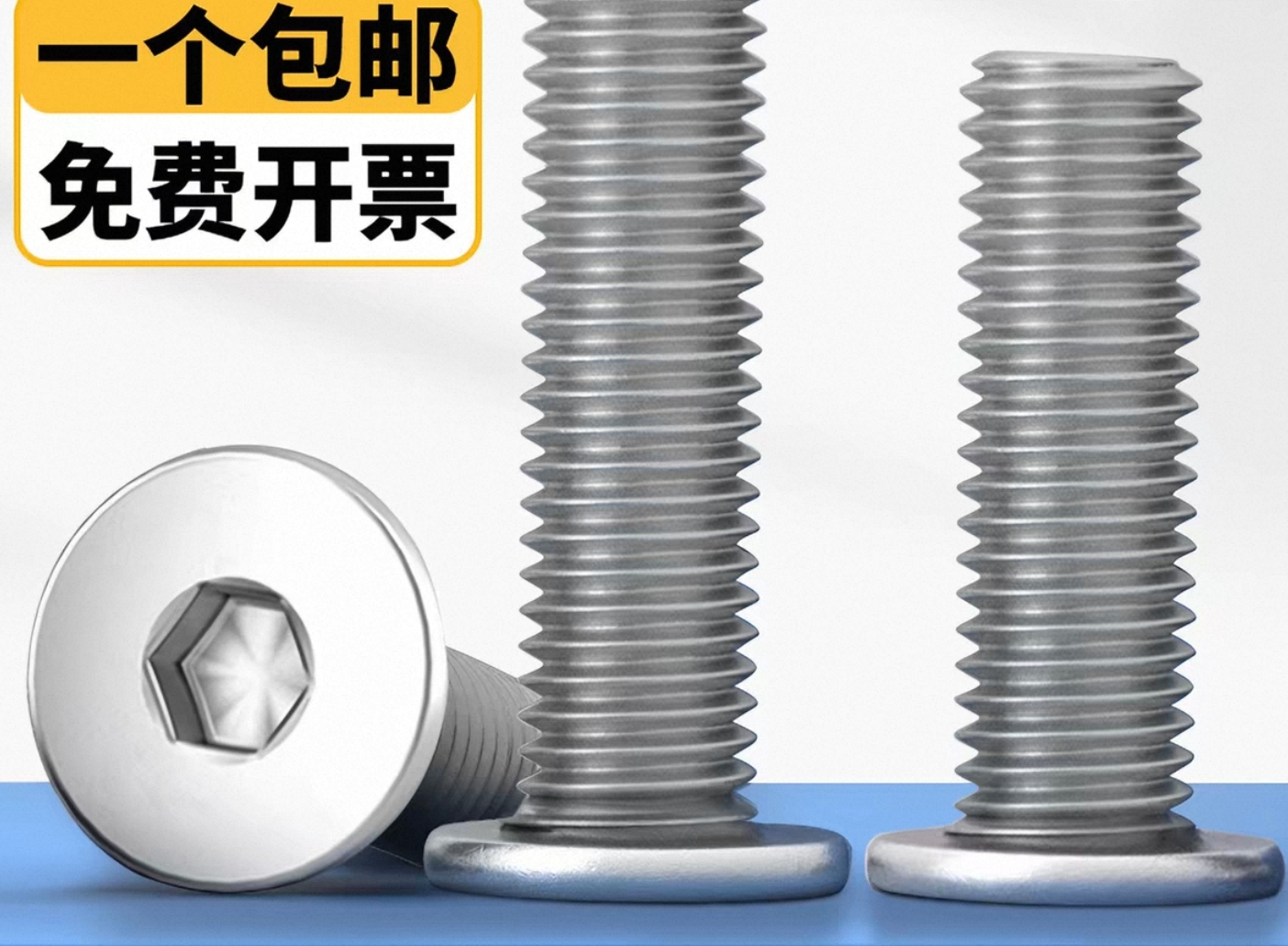

固定立柱使用的螺丝都是M6*25平头内六角（头径12），用量两颗。
使用的轴承都是F686ZZ的。 螺丝和轴承之间加个垫片。最好是内径6×外径8的。6×9的也可以。 1mm厚准备4颗，或者直接2mm厚2颗。
另需要M3双头内螺纹螺柱3个。M3*10内六角杯头螺丝6颗
