2230固态硬盘盒的CNC外壳
一款固态硬盘盒的CNC外壳，支持2230的M.2固态硬盘盒外壳
硬盘盒
图纸编号:
XM006854
分类:
CNC图纸
文件格式:
stp
发布人:
发布时间:
2026-09-10 09:10
开源协议:
CC BY-NC-SA协议下单次数:
93次
免费/特价打样
0
9
分享
侵权投诉
免责声明
评论（4）
简介
一款固态硬盘盒的CNC外壳，支持2230的M.2固态硬盘盒外壳
应用场景

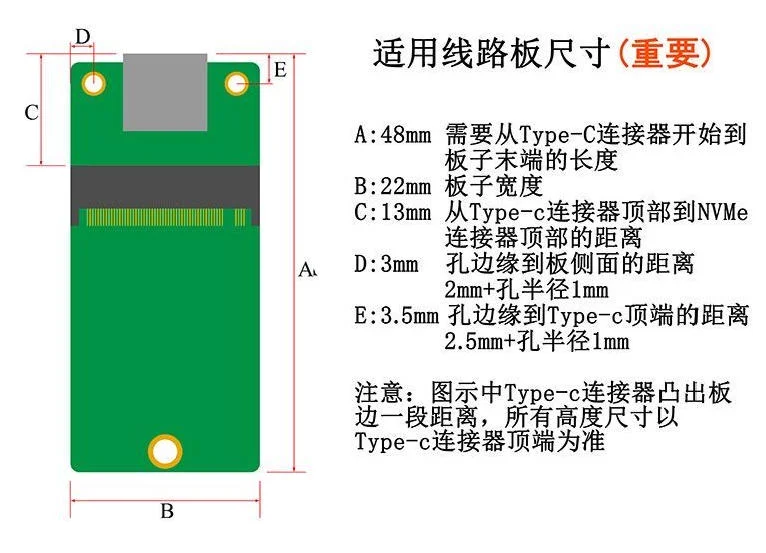

支持市面上48X22mm的M.2硬盘盒PCB，具体参数看以下图纸
项目描述
还需要：
- PCB的螺丝用M2x3mm的三颗
- m2硬盘螺丝m2一颗
- 硬盘盒外壳螺丝M2x6mm四颗
- PCB主控导热垫1mm厚
- M2硬盘导热垫1mm厚
- 直径2mm导光柱，3mm长
也可以支持Daniel想睡觉大佬的开源项目
NVME_2230硬盘盒_10Gbps_RTL9210
https://oshwhub.com/qsszbsc/nvme2230-hard-disk-box-10gbpsrtl
