22110固态硬盘盒的CNC外壳
一款固态硬盘盒的CNC外壳，支持2230~22110的M.2固态硬盘盒外壳
硬盘盒
- 图纸编号:XM006801
- 分类:CNC图纸
- 文件格式:stp
- 发布人:
Pt_L - 发布时间:2026-09-08 11:35
- 开源协议:CC BY
- 下单次数:29次
侵权投诉
免责声明
简介
一款固态硬盘盒的CNC外壳，支持2230~22110的M.2固态硬盘盒外壳
应用场景

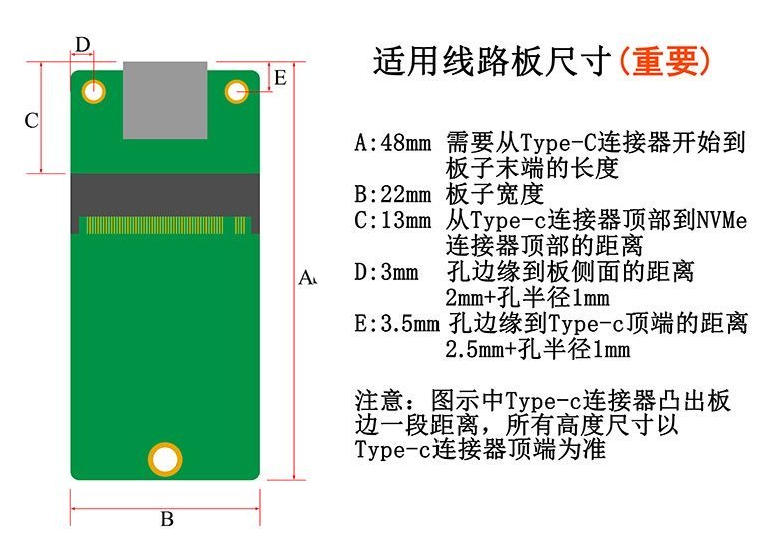

支持市面上48X22mm的M.2硬盘盒PCB，具体参数看以下图纸
项目描述
还需要：
PCB的螺丝用M2x3mm的三颗
m2硬盘螺丝m2一颗
硬盘盒外壳螺丝M2x6mm六颗
PCB主控导热垫1mm厚
M2硬盘导热垫1mm厚
直径2mm的导光柱，3mm长
注意，22110的M2硬盘上主控跟颗粒能用1mm厚的导热垫，上面超过1mm高的电容电感等元件无法用导热垫，否则太厚盖不上。
也可以支持Daniel想睡觉大佬的开源项目：
NVME_2230硬盘盒_10Gbps_RTL9210
https://oshwhub.com/qsszbsc/nvme2230-hard-disk-box-10gbpsrtl
