本项目为多功能工装夹具固定版，是一套面向桌面电子维修、硬件调试场景的一体化定制工装结构。整机采用分层模块化架构，集成 360° 旋转底座、丝杠可调夹持机构、焊台休眠座、耗材卷轴支架与多工位工具收纳位，可与 JBC‑245 焊台、可调电源、快充模块等外设组合，搭建小型化桌面焊接调试工作站。

整体模型按功能模块拆分设计，包含旋转转盘组件、夹持滑台模组、主体箱体外壳、各类限位定位件以及多套备选替换零件。旋转机构搭配导电滑环解决旋转状态下的供电走线问题；夹具采用丝杠传动，支持工件宽度灵活调节；外壳提前预留屏幕、航空插头、电源等接口开孔，适配外购电子模块直接装配。

结构针对CNC做工艺优化，零件独立可修改，提供多版限位、及其他备选件，能够快速适配不同尺寸工件。装配时可隐藏未使用的备选实体，按需启用对应组件，便于后续迭代升级、增减功能。主要用于电路板焊接维修、小型元器件装夹调试，实现夹持、焊接、工具收纳一体化作业。

配件清单：

夹具部分：

                           T5梯型丝杆    长度范围：110 mm-113 mm    配切边螺母    1个

                           微型轴承（MR85）    5*8*2.5 mm    2个

                           滚花手轮    外径20孔5 mm    1个

                           石墨铜套    内5外7高6    2个

                           止退环（限位环）    内5*外10*厚5    1个

                           圆柱销钉    5*90 mm    2个

功能架部分：

                           圆柱销钉    3*55 mm（可根据自己的喜好增减长度）    4个

                           功能架与夹具连接处需要攻丝M4 固定（根据自己的条件做吧，不做也可）

焊台功能区：

                           不锈钢迷你小杯子    内径3    杯口3.5*高3    1个

                           内缧纹圆柱销    12*55*M6 mm    1个

                           圆柱销钉    3*35 mm    2个

                           滚花手拧螺丝    M4*8    1个（配M4方型螺母6*6）

其他配件：

                           SK120X可调电源模块    1个

                           JBC245焊台控制板    1套

                            XT60E-F母座    1个

                           4MM香蕉插座（8mm开孔）    2个

                           接线端子2进2出    1个

                           PD诱骗器    20V    1个

                           DC直流电源插座（DC-022B）    55*2.5    1个

                           10A10整流二极管    1个或2个

                           金属按钮开关    12 mm开孔    12 V - 24 V    1个

                           拨动开关（SS-12D00G3）    2档3脚    2个

                           3518全协议快充模块    1个

                           轴承    内径22*外径35*高7 mm    1个

                           帽式导电滑环（HM022-0415）    外径22 高21.8 mm    15A    4芯    1个

                           铝合金旋钮    20*15.5 mm    2个

                           COB灯带12V     3mm    20CM    （如果有别的选择也可更换）

                           直流可调降压模块（LM2596S DC-DC）    12V输出配和灯带使用

其他辅料：

                           线材：18 AWG    26 AWG

                           螺丝：M2*4    M2*8    M3*10    M4*8     M6*10（平头）*1个

                           螺母：M2    M3

                           T型尼龙垫片    TW2-M2    （用于隐蔽绝缘，如果自己有别的方案可替换）

                           青稞纸    （用于隐蔽绝缘，如果自己有别的方案可替换）

                           热缩管    （可用可不用）

                           704胶    502胶    热熔胶

配件我用到的，能想到的差不多都写上了，如果有少的，应该也不太重要！！自己补一下吧！！

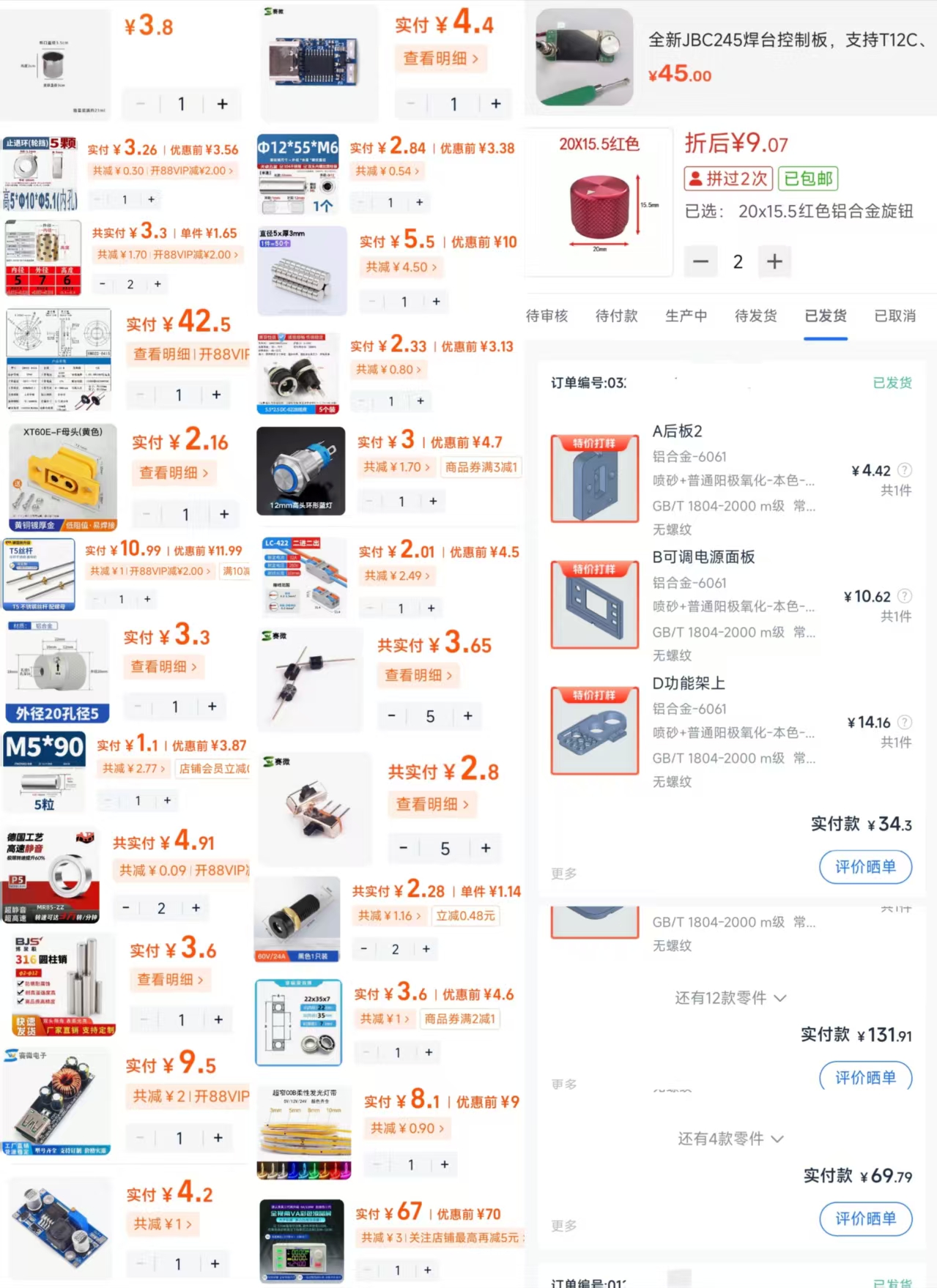

我整理了一下需要的配件，做了张图，大家可以参考下！！以下价格只是参考，大家找找更便宜的买！！CNC件，因为有两个件有问题，做了两次，所以价格高了点！！

图纸里的可选换件，有不同的选择，有的比较贵，可根据自己的需要选择更换。

如果大家发现有什么需要改进的地方，可以给我留言！

也可以帮我点点下面的链接！

【嘉立创CNC】我正在参加CNC免费/特价打样，转发可领20元运费券！非标零件加工低至0元，你也来体验下吧：

https://www.jlc-cnc.com/ac/ACUHiDI0/CPyQg3Gt

部分安装图，大家安装时参考下（所有的螺母接线处都要做绝缘处理，下方有图参考！）
