双光轴小台钻DIY（最新）
16mm与20mm双光轴稳固性更佳（已纠偏）
小台钻、家用、可扩展
图纸编号:
XM006646
分类:
CNC图纸
发布人:
发布时间:
2026-08-31 09:40
开源协议:
CC BY-NC协议下单次数:
56次
免费/特价打样
1
6
分享
侵权投诉
免责声明
评论（1）
简介
16mm与20mm双光轴稳固性更佳（已纠偏）
应用场景
轻便型家用可扩展小台钻
项目描述
设计用于10mm主轴与12mm主轴自由切换~
无动力主轴最好选同心度更佳的成品，价格300+

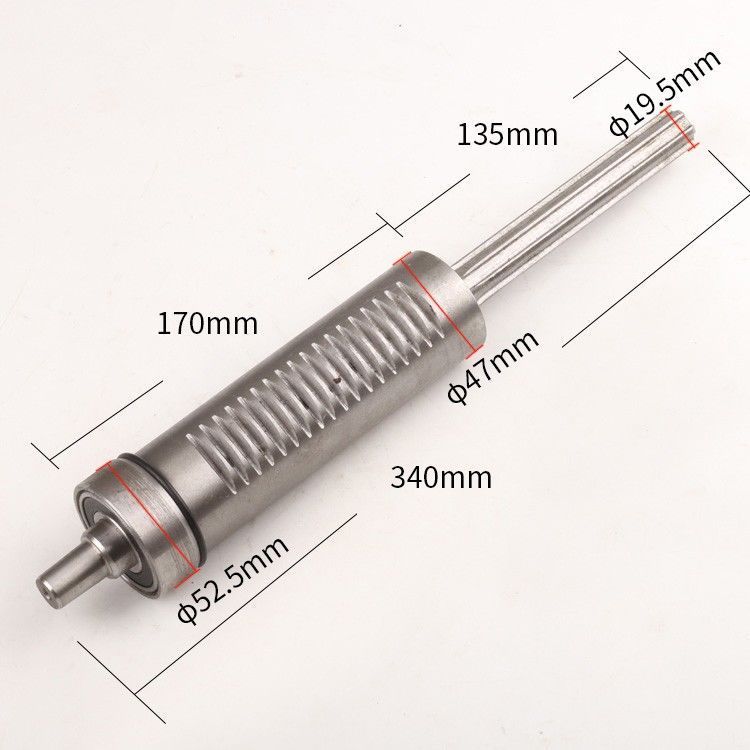

建议选轴径10-12mm-的ER延长杆ER11/16/20M-150L（或下面这种结构主轴）

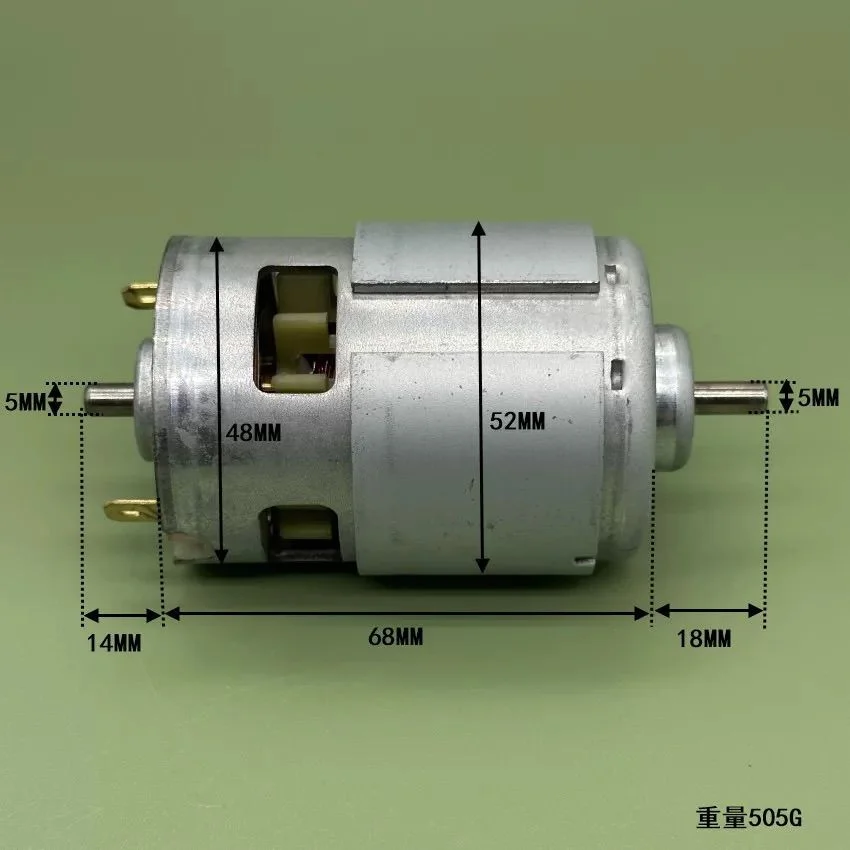

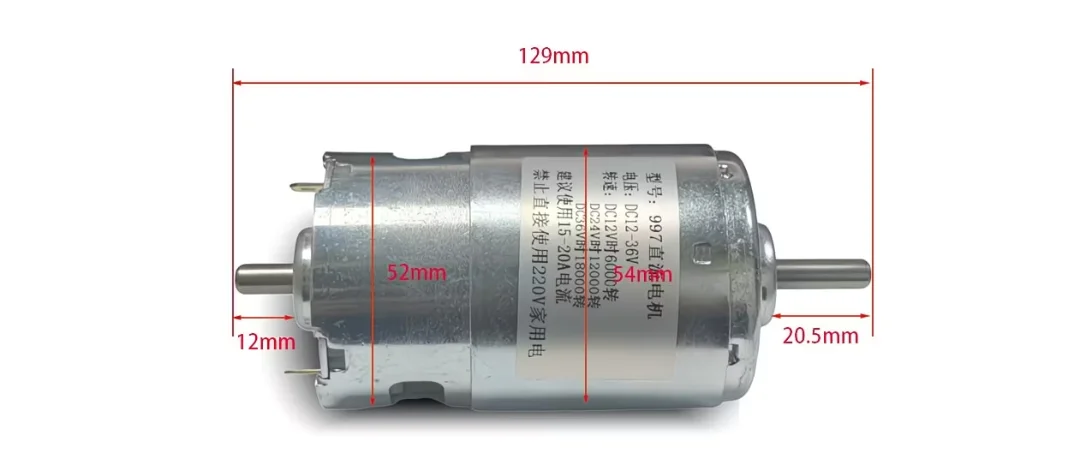

推荐动力更强劲的双出轴887/997电机、高功率无刷电机7050或伺服电机
推荐1：5同步轮16-80齿，可自行搭配其它型号
同步轮轴容易打滑，顶丝位置请磨平

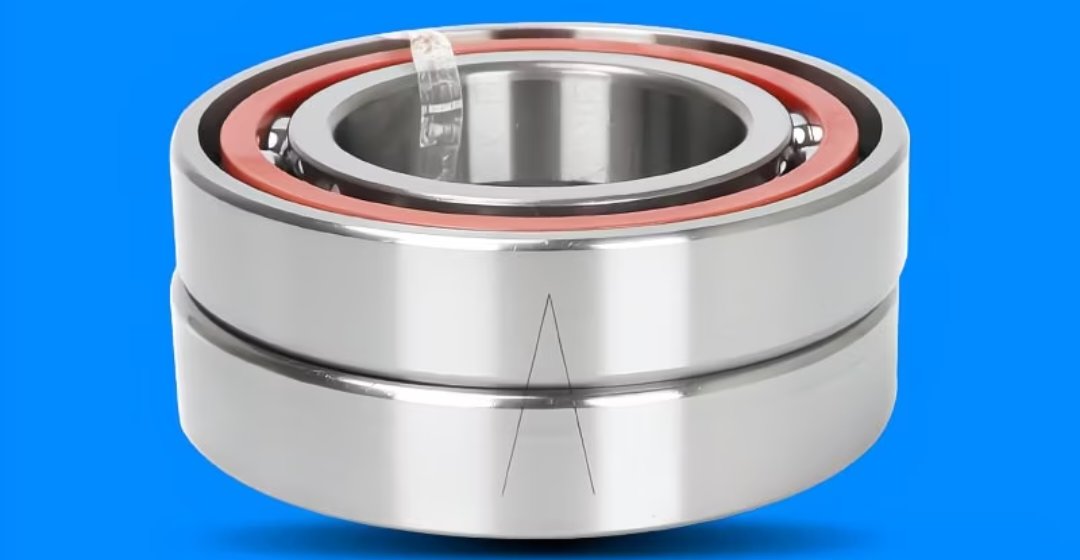

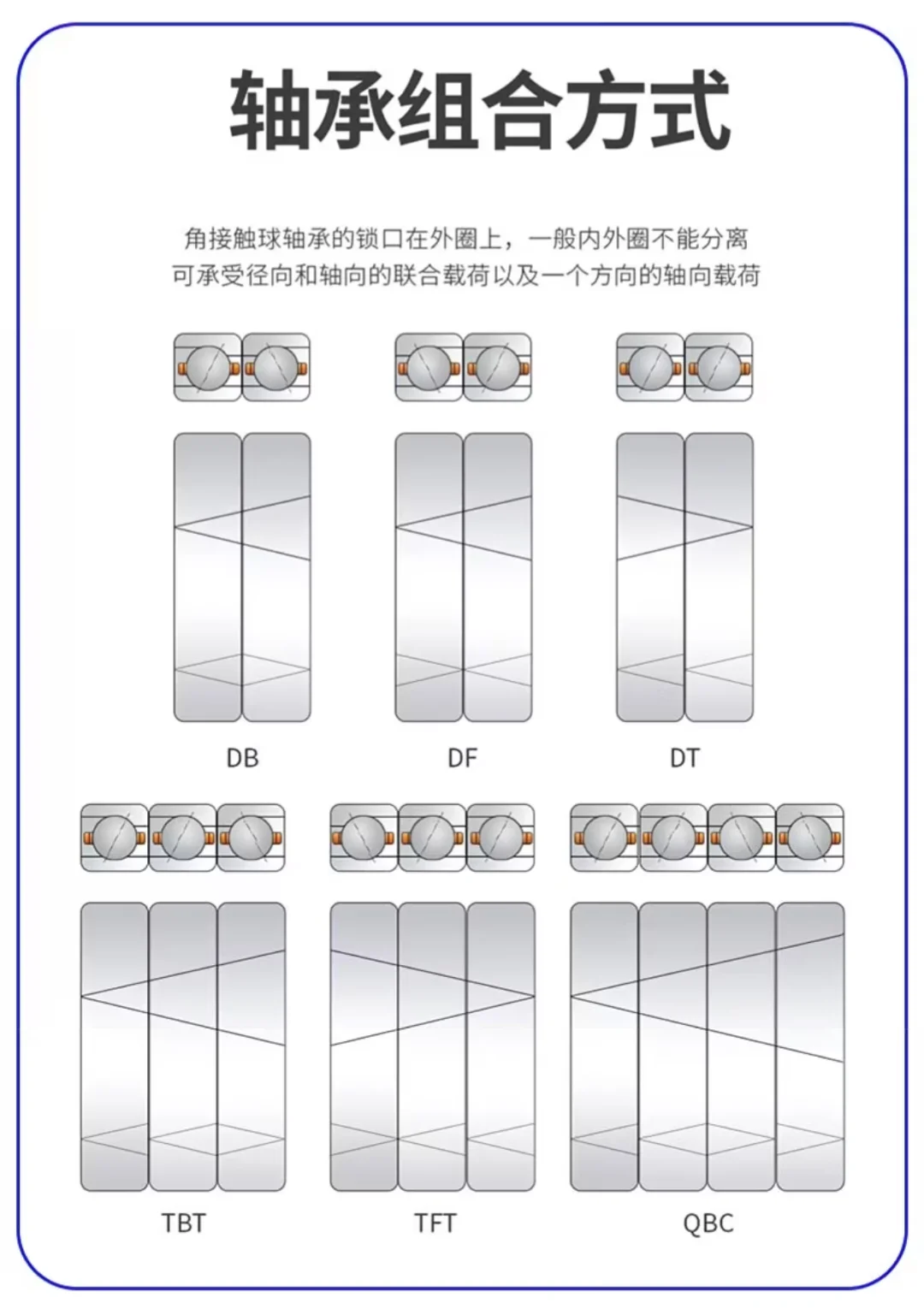

自制无动力主轴选角接触轴承（优选P4级）
持续优化完善中，更多实用功能敬请期待～
如有其它问题请私信或留言咨询。
