大橙小坤小台钻专十字工作台(MGN12)

专为我设计的小台钻设计匹配的十字工作台。采用MGN12滑块轴承,总组装高度5厘米。

桌面小台钻,十字工作台
  • 图纸编号:

    XM006200

  • 分类:

    CNC图纸

  • 文件格式:

    stp

  • 发布人:

  • 发布时间:

    2026-08-10 17:25

  • 开源协议:

    CC BY-NC协议
  • 下单次数:

    1703次

免费/特价打样

33

156

分享

侵权投诉

免责声明

评论(17)

简介

专为我设计的小台钻设计匹配的十字工作台。采用MGN12滑块轴承,总组装高度5厘米。

应用场景

桌面手动DIY打孔。

项目描述

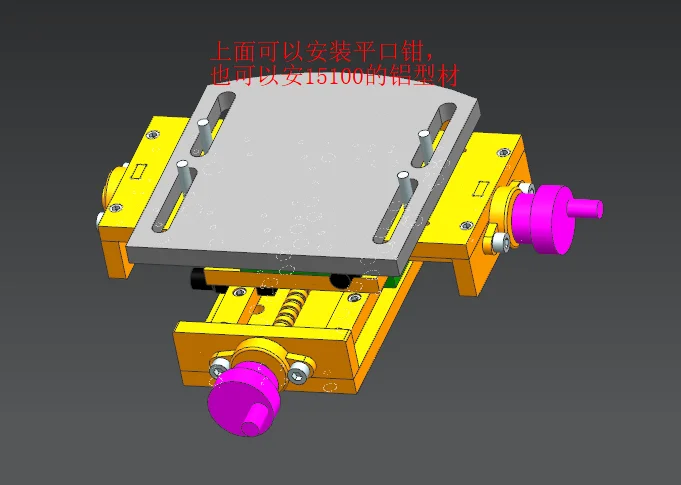

这款十字工作台是为匹配我设计的小台钻专门设计的。

详细组装视频可以去我的抖音观看,有问题可以进抖音粉丝群沟通。抖音号:1360012162

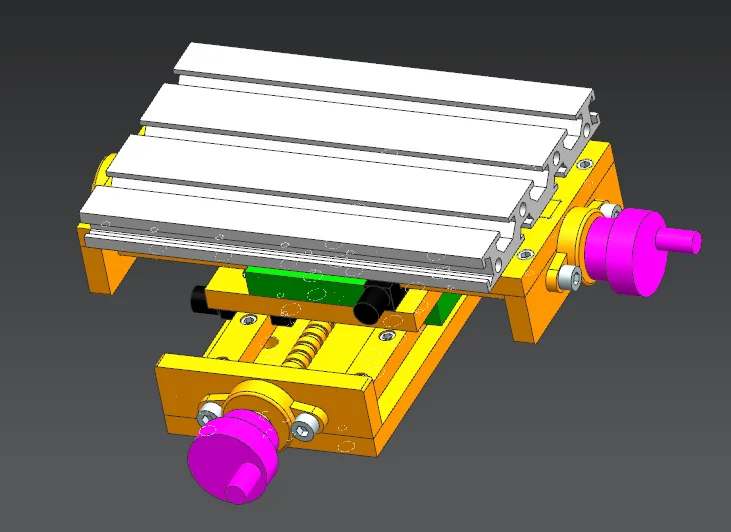

前面设计过一款十字滑台,那个比较高。这款滑台采用MGN12超薄滑块轴承,整体组装高度只有5厘米。

下单前先看看组装视频,再详细看一下下面的图纸说明,。

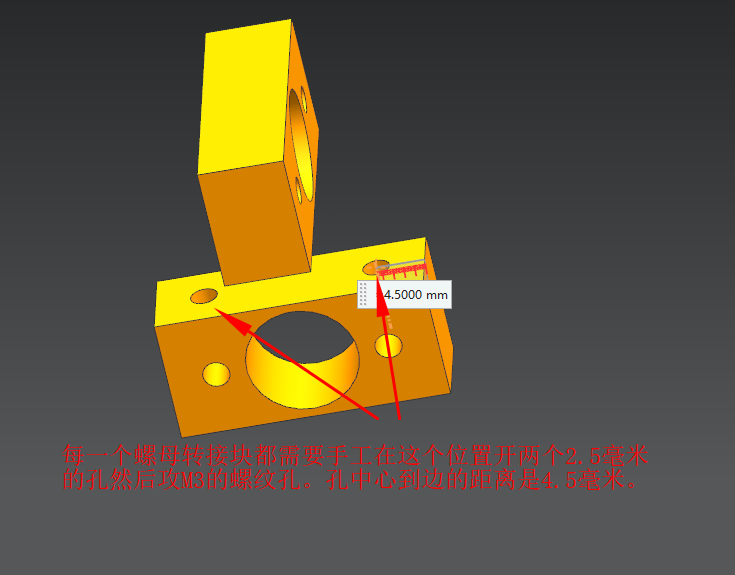

只有螺母转接块需要手工开螺纹孔。剩下的就拧螺丝组装。

所有的能识别螺纹孔的都选择螺纹孔,建议交给嘉立创攻丝,会比较精准,特别是滑块和滑轨固定孔如果攻丝歪了会影响滑动顺畅度。

8774980969627627520


8774981523179692032


8774981833045266432


8776869694310047744

抖钱前面音抖音号:1360012162 号:1360012162
