海岸收音机CNC外壳 Mod
在大佬分享的外壳 https://www.jlc-jdgf.com/machine-detail/605264540853420034 基础上,修改了前壳喇叭开孔,后壳加了挂绳孔
CNC
ESP32
收音机
- 图纸编号:XM006179
- 分类:CNC图纸
- 文件格式:step
- 发布人:
且挺久长 - 发布时间:2026-08-10 09:39
- 开源协议:CC BY-NC协议
- 下单次数:26次
侵权投诉
免责声明
简介
在大佬分享的外壳 https://www.jlc-jdgf.com/machine-detail/605264540853420034 基础上,修改了前壳喇叭开孔,后壳加了挂绳孔
应用场景
适用于立创开源平台海岸CNC二合一收音机配套外壳
项目描述
基于 @海中 大佬原版外壳修改

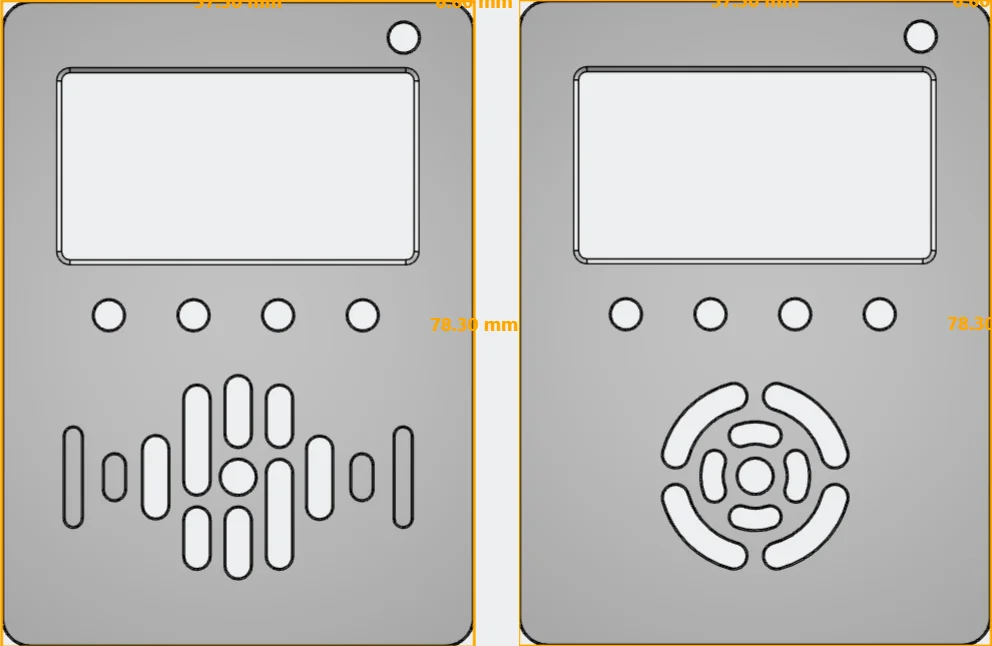

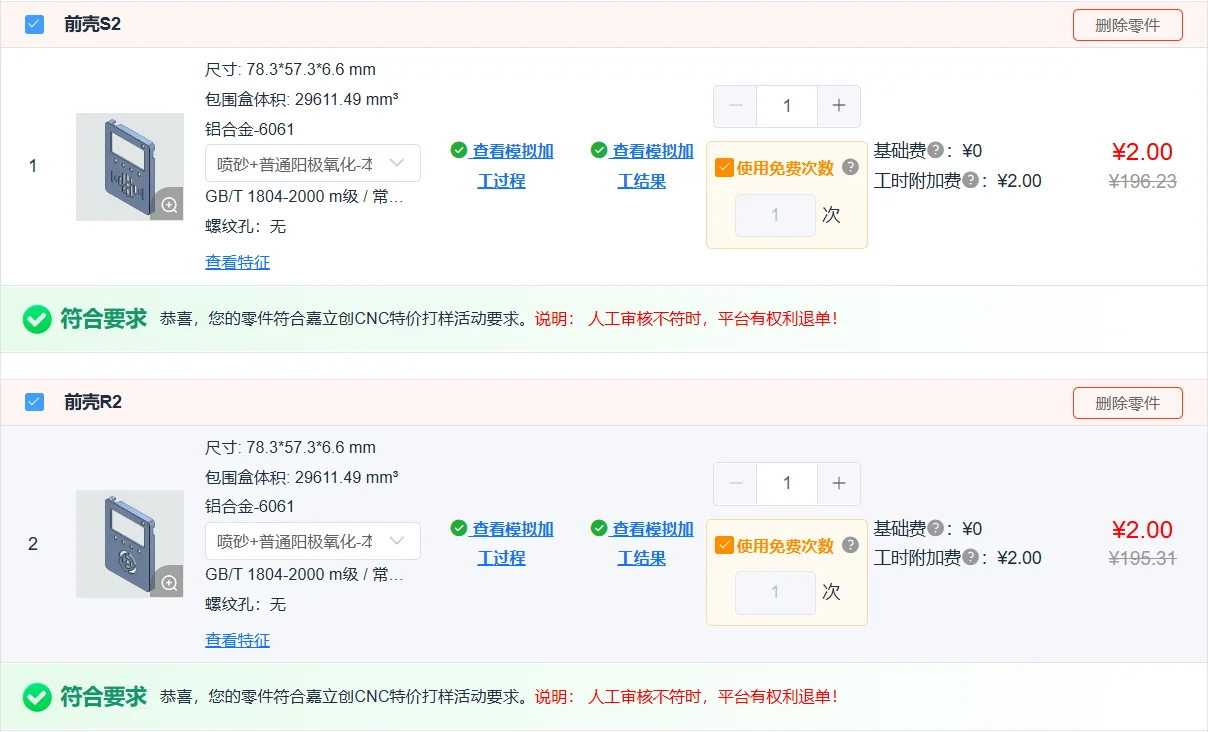

前壳改了两版工时费2元的喇叭开孔(为了这个2元工时费,测试了N个版本,已经尽力了!)

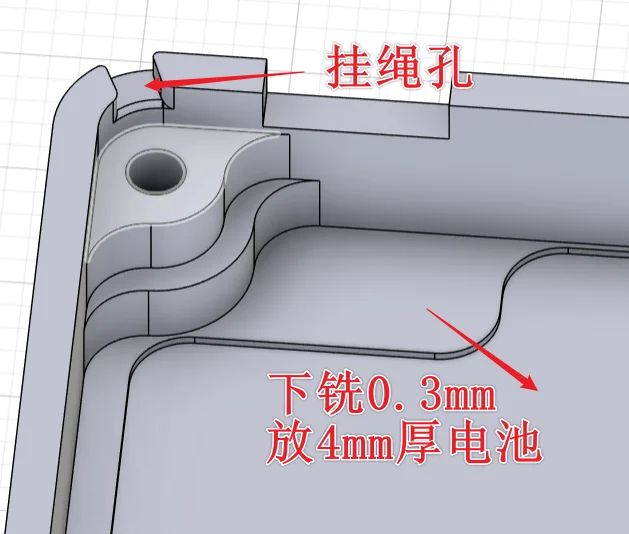

后壳添加了挂绳孔,装配时直接挂到螺丝上,靠近天线座,找到合适的金属挂绳可以直接用柔性导线连接到天线,可以当FM天线用

关于攻丝

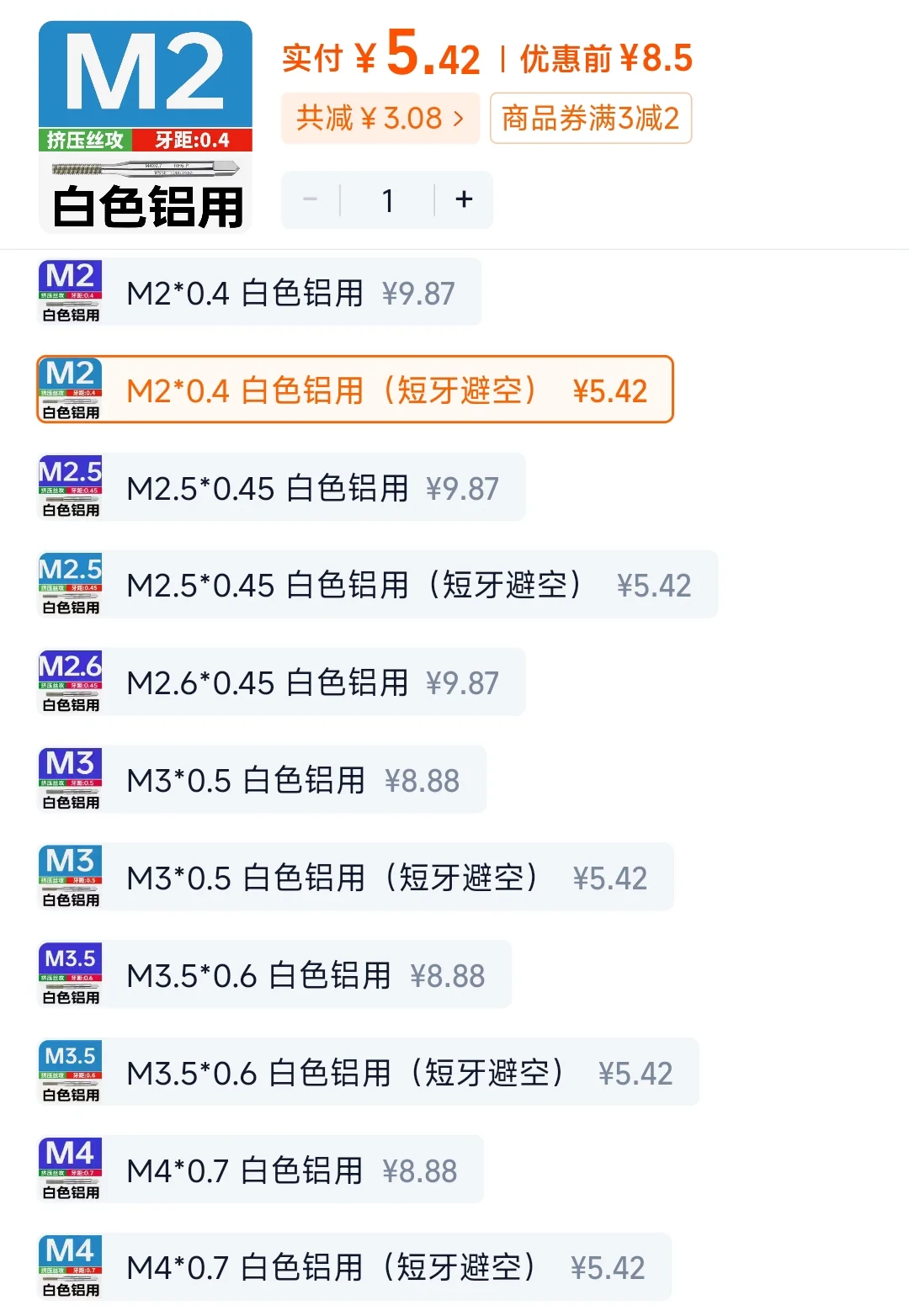

在淘宝搜索便宜实用的M2丝锥时发现,适用盲孔攻丝的平头丝锥起步都是M3,个别有M2规格的价格死贵,然后众里寻他找到了这个

价格不贵,但是没看到有切削槽口,找到了关键字“挤压攻丝”,问了AI,原来攻丝还分切削和挤压两种,对于6061铝合金来说就适合用挤压攻丝
- 加工 变形铝合金(如 6061、7075)或 盲孔,优先选择挤压丝锥。
- 如果是 铸造铝(硅含量高、材料发脆)或 薄壁件(挤压膨胀容易导致外壁变形),选 切削丝锥。
大佬原版的底孔孔径是按照切削攻丝设计的,挤压攻丝需要的底孔孔径要比切削攻丝更大些
改了一版名字带“挤压”后缀的,底孔孔径改为1.87mm,大家按需选择
再次感谢 @海中 大佬的无私分享,感谢 @张翀 大佬开发分享的固件!
适用于立创开源平台海岸CNC二合一收音机项目。禁止用于商业!!!
项目开源地址:https://oshwhub.com/abcdef2022/project_icjwinlr
