简易夹具2.0 带旋转底座
在原来基础修改底板增加螺丝孔 配合旋转底座，底座带有钢珠定位，旋转起来会有咔哒声音
PCB夹具
台钳
  • 图纸编号:
    XM006083
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    88Y1m1GE5A
  • 发布时间:
    2026-08-06 09:20
  • 开源协议:
    CC CC0协议
  • 下单次数:
    15次
0
侵权投诉 免责声明
简介
在原来基础修改底板增加螺丝孔 配合旋转底座，底座带有钢珠定位，旋转起来会有咔哒声音
应用场景
夹具 PCB夹具 台钳
项目描述

所需配件

******************************

M3内六角螺丝

******************************

8MM光轴  73mm 两根

******************************

M6螺丝杆88mm 一根

******************************

安装底座需要6mm钢珠两个

******************************

6mm弹簧两个

******************************

内8外12厚3.5轴承一个

******************************

M6手拧螺母一个

******************************

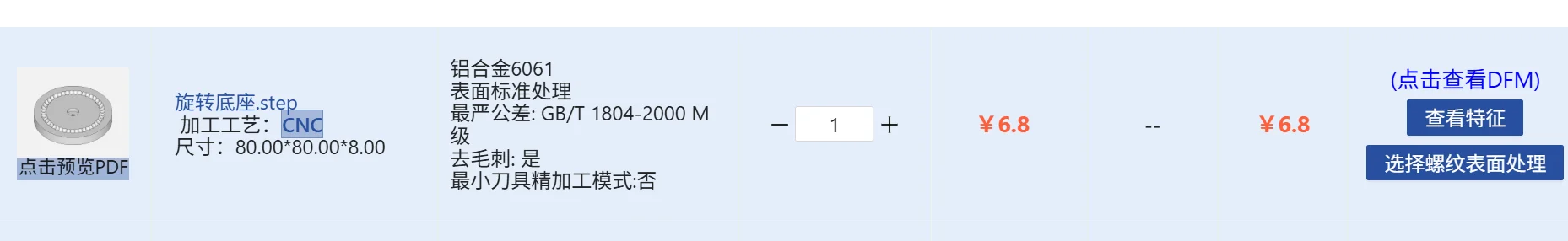

旋转底座可以再*洲打样8773416673713954816

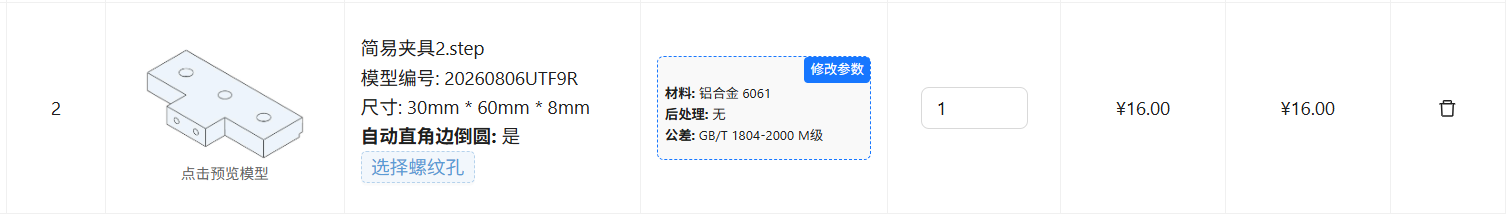

有一个无法打样的零件可以*洲或者奇塑打样

8773417014847930368

其他配件可以通过嘉立创cnc一键打样
