旋转展示台
多了一个10*19*5(最大φ21)的法兰轴承，白嫖一个展示台利用起来，明天才能下单，仅供参考
旋转展示台
桌搭
质感
图纸编号:
XM006021
分类:
CNC图纸
文件格式:
step
发布人:
发布时间:
2026-08-04 17:44
开源协议:
CC BY下单次数:
248次
免费/特价打样
3
21
分享
侵权投诉
免责声明
评论（2）
简介
多了一个10*19*5(最大φ21)的法兰轴承，白嫖一个展示台利用起来，明天才能下单，仅供参考
应用场景
底面小于80*80mm内产品展示
项目描述

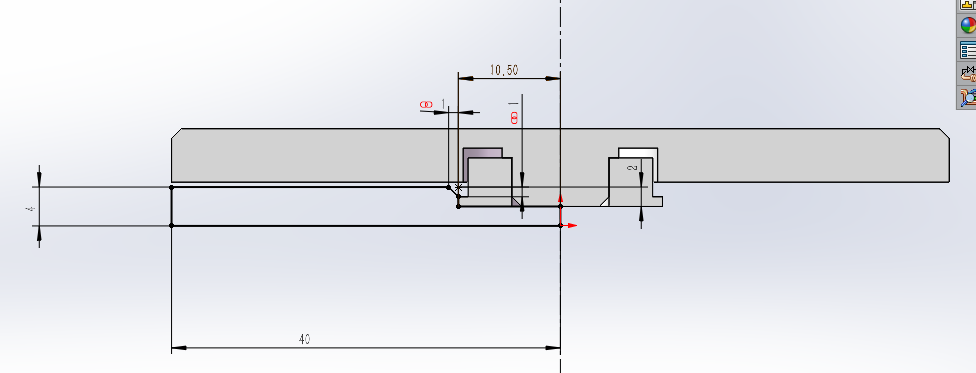

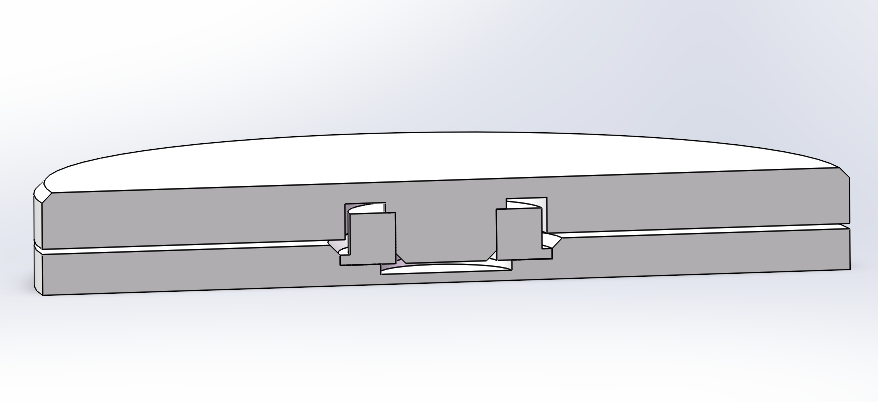

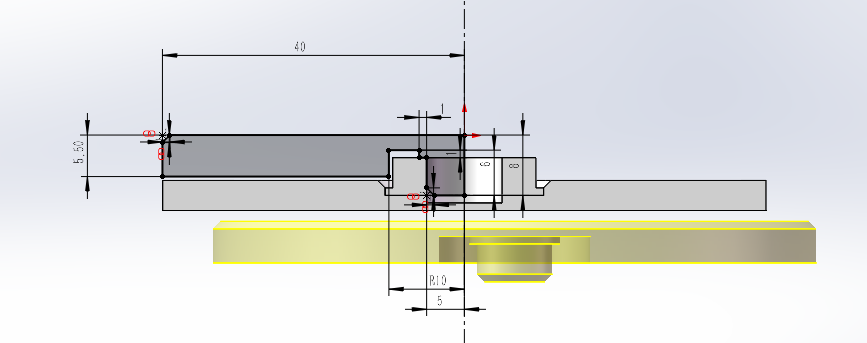

直径80mm的旋转展示台，用了10*19*5的法兰轴承（最大外径21），底板厚度,4，开的φ21孔卡住轴承外壁，中央再开13孔防止影响旋转，顶板厚度5.5，内径10卡住轴承内壁，上方做了1mm倒角，底部最好贴一下防滑垫。得蹲明天名额才能下单，暂时不确定可靠性。谨慎下单！！！建议用更大的轴承提高可靠性！
