封闭式PCB夹具，左右0间距

封闭式的PCB夹具，左右实现0间距。中间增加挡渣板，左边是常用的各种尺寸的插头夹，右边是45度和20度的夹度。----其他部分参考复读姬的PCB夹具。

夹具

PCB夹具

图纸编号:

XM005670
分类:

CNC图纸
文件格式:

stp
发布人:

987654nN271t
发布时间:

2026-07-20 09:35
开源协议:

CC BY
下单次数:

27次

侵权投诉免责声明

简介

封闭式的PCB夹具，左右实现0间距。中间增加挡渣板，左边是常用的各种尺寸的插头夹，右边是45度和20度的夹度。----其他部分参考复读姬的PCB夹具。

应用场景

封闭式的PCB夹具，左右实现0间距。中间增加挡渣板，左边是常用的各种尺寸的插头夹，右边是45度和20度的夹度。----其他部分参考复读姬的PCB夹具。中间挡板、光轴、铝型材的长度一致。左右两边的丝杆滚轮是特定的商品，能够固定左右丝杆，能够丝滑旋转。暂未打样验证，下月才有新的额度

项目描述

封闭式的PCB夹具，左右实现0间距。中间增加挡渣板，左边是常用的各种尺寸的插头夹，右边是45度和20度的夹度。----其他部分参考复读姬的PCB夹具。中间挡板、光轴、铝型材的长度一致。左右两边的丝杆滚轮是特定的商品，能够固定左右丝杆，能够丝滑旋转。暂未打样验证，但是尺寸经过思考和多版绘制，有一块板子多2块钱，这个确实没办法了。下月才有新的额度进行打样

评论区

全部评论 (5)

987654nN271t

作者

2026-07-20 16:19:15 来自重庆

装配图中间板反了，实际安装的时候反过来没区别

109876jK106I

2026-07-20 15:53:44 来自江苏

大佬只需要打1-4其他的照着复读姬的做就行了吗？

987654nN271t

作者

2026-07-20 16:15:02 来自重庆

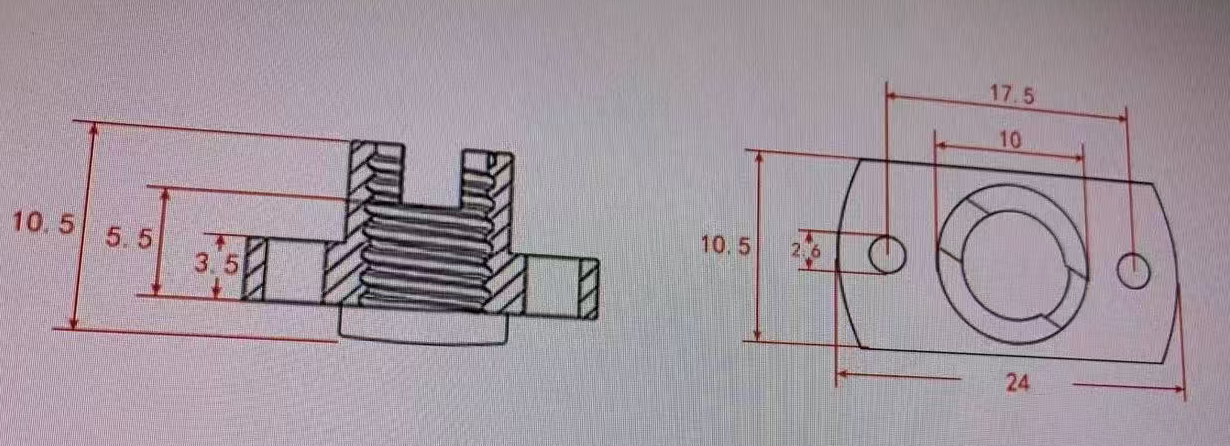

不是哦，左右板的轴承要买内圈突出轴承带止动的，这样左右可以丝滑调节。中间法兰不一样。只有一个特定的商家才有。其他的我没发现这么短的。铝型材和光轴我下沉做的2毫米。需要注意一下

987654nN271t

作者

2026-07-20 16:18:04 来自重庆

中间板需要用M2的无头螺丝连接。或者用1.6直径的销钉打胶固定住。中间挡板需要1.5厚的铝板或者其他相同厚度的板，中间板的上下间距就有1毫米

109876jK106I

2026-07-21 08:56:52 来自江苏

@987654nN271t好的等待验证
