PCB夹具加长版
感谢开源大佬先驱们的图纸，根据大佬的图纸进行了简单修改，适配手头已有的一些配件，免得浪费。
PCB夹具加长版，零件可全部打样。
夹具
pcb
加长
- 图纸编号:XM005387
- 分类:CNC图纸
- 文件格式:step
- 发布人:
876543mM026H - 发布时间:2026-07-02 09:12
- 开源协议:CC CC0协议
- 下单次数:23次
侵权投诉
免责声明
简介
感谢开源大佬先驱们的图纸，根据大佬的图纸进行了简单修改，适配手头已有的一些配件，免得浪费。
PCB夹具加长版，零件可全部打样。
应用场景
PCB夹具加长版
项目描述
感谢开源大佬先驱们的图纸，根据大佬的图纸进行了简单修改，适配手头已有的一些配件，免得浪费。
PCB夹具加长版，零件可全部打样。

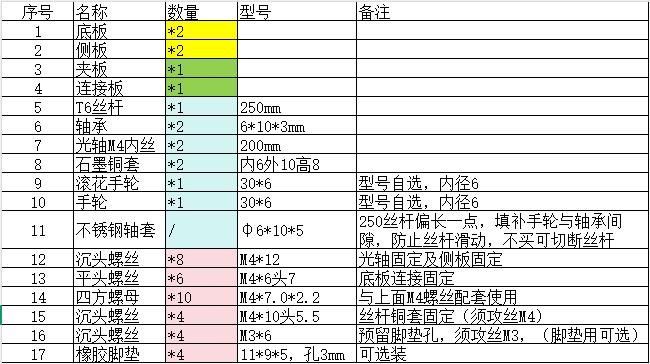

| 序号 | 名称 | 数量 | 型号 | 备注 |
| 1 | 底板 | *2 | ||
| 2 | 侧板 | *2 | ||
| 3 | 夹板 | *1 | ||
| 4 | 连接板 | *1 | ||
| 5 | T6丝杆 | *1 | 250mm | |
| 6 | 轴承 | *2 | 6*10*3mm | |
| 7 | 光轴M4内丝 | *2 | 200mm | |
| 8 | 石墨铜套 | *2 | 内6外10高8 | |
| 9 | 滚花手轮 | *1 | 30*6 | 型号自选，内径6 |
| 10 | 手轮 | *1 | 30*6 | 型号自选，内径6 |
| 11 | 不锈钢轴套 | / | φ6*10*5 | 250丝杆偏长一点，填补手轮与轴承间隙，防止丝杆滑动，不买可切断丝杆 |
| 12 | 沉头螺丝 | *8 | M4*12 | 光轴固定及侧板固定 |
| 13 | 平头螺丝 | *6 | M4*6头7 | 底板连接固定 |
| 14 | 四方螺母 | *10 | M4*7.0*2.2 | 与上面M4螺丝配套使用 |
| 15 | 沉头螺丝 | *4 | M4*10头5.5 | 丝杆铜套固定（须攻丝M4） |
| 16 | 沉头螺丝 | *4 | M3*6 | 预留脚垫孔，须攻丝M3，（脚垫用可选） |
| 17 | 橡胶脚垫 | *4 | 11*9*5，孔3mm | 可选装 |
