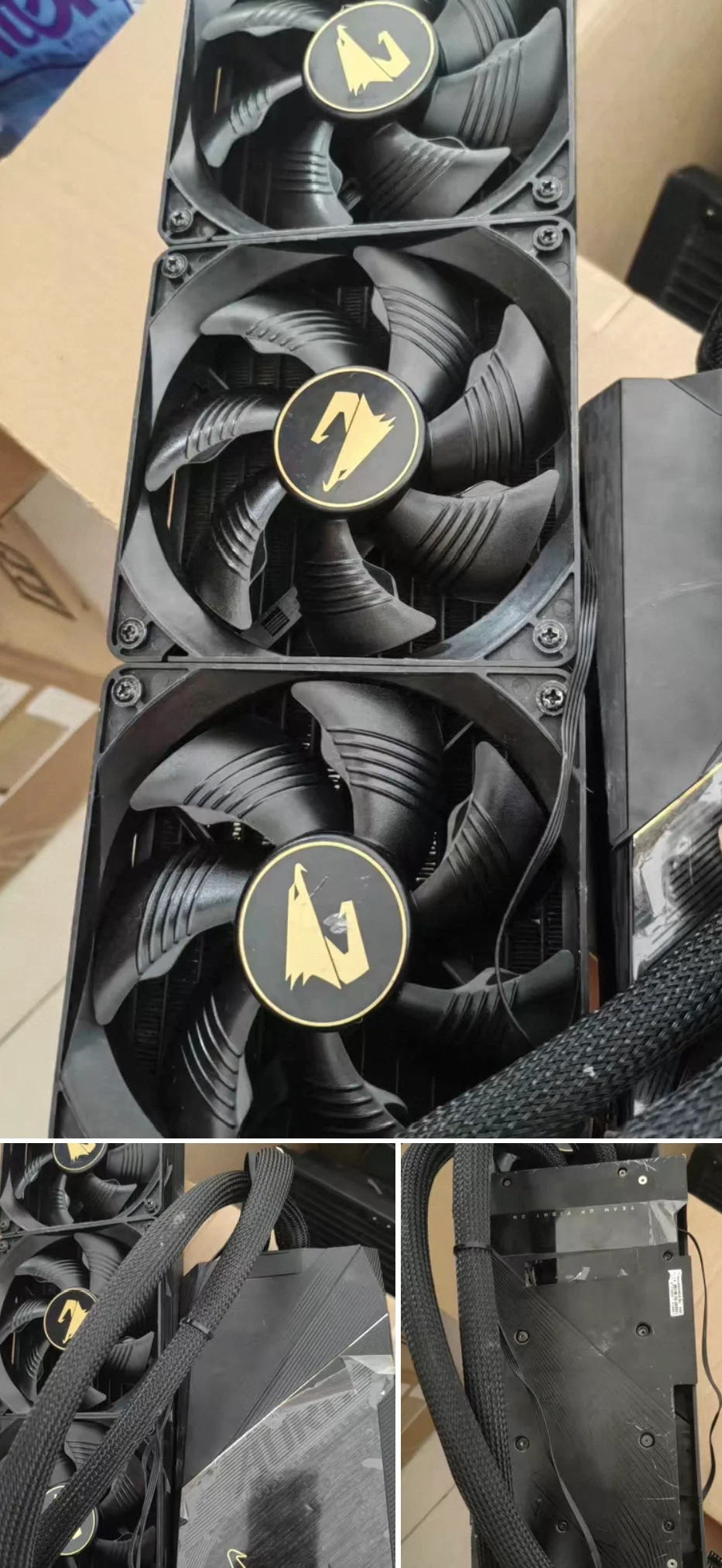

本项目适用于技嘉4090水雕水冷散热器，可将的冷头改装至Tesla V100 SXM2显卡上，不需要打磨、切割，可以核心直触。

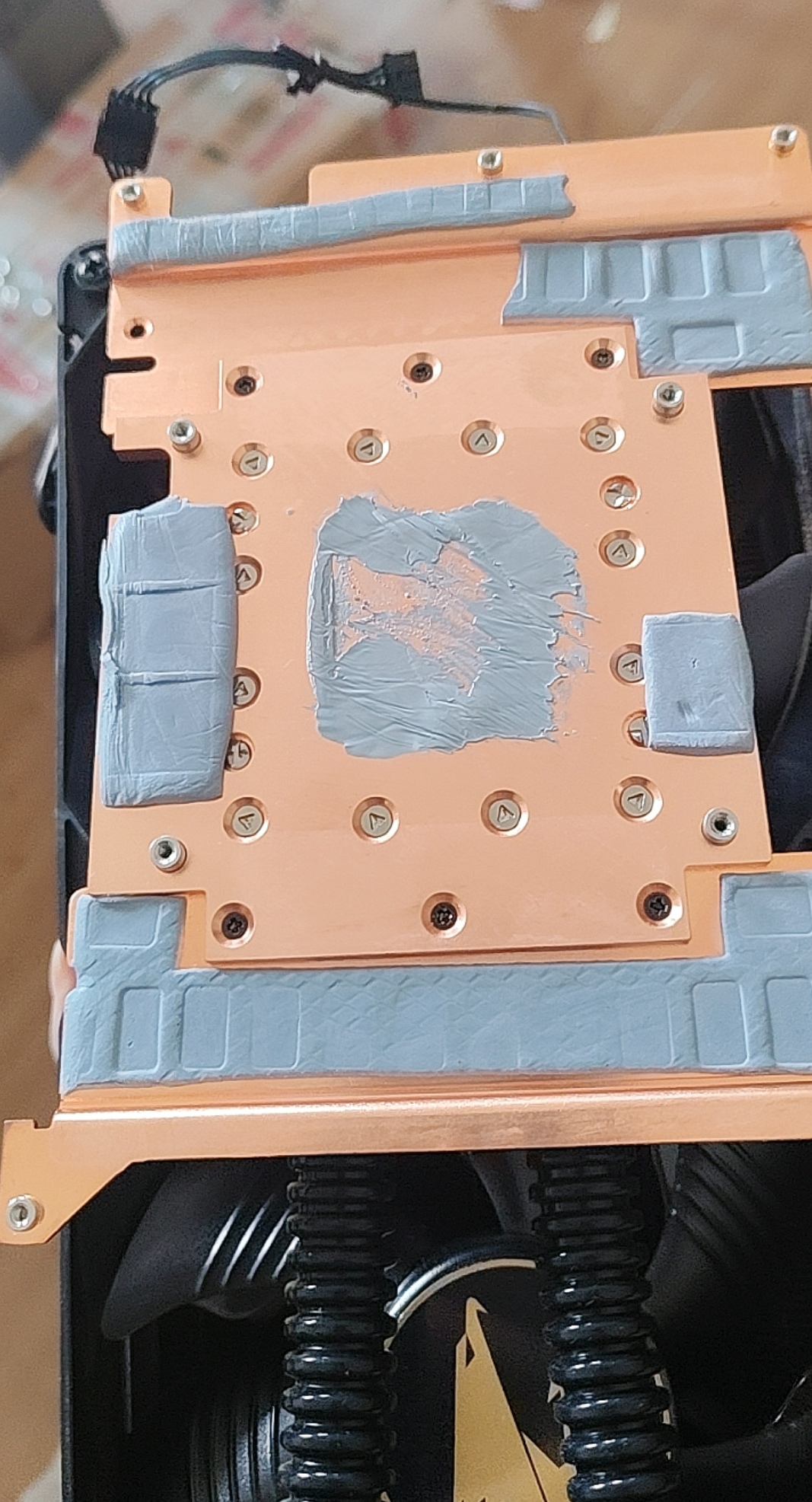

冷头两侧的原装导热件通过螺栓固定到冷头上，可直接拆卸。

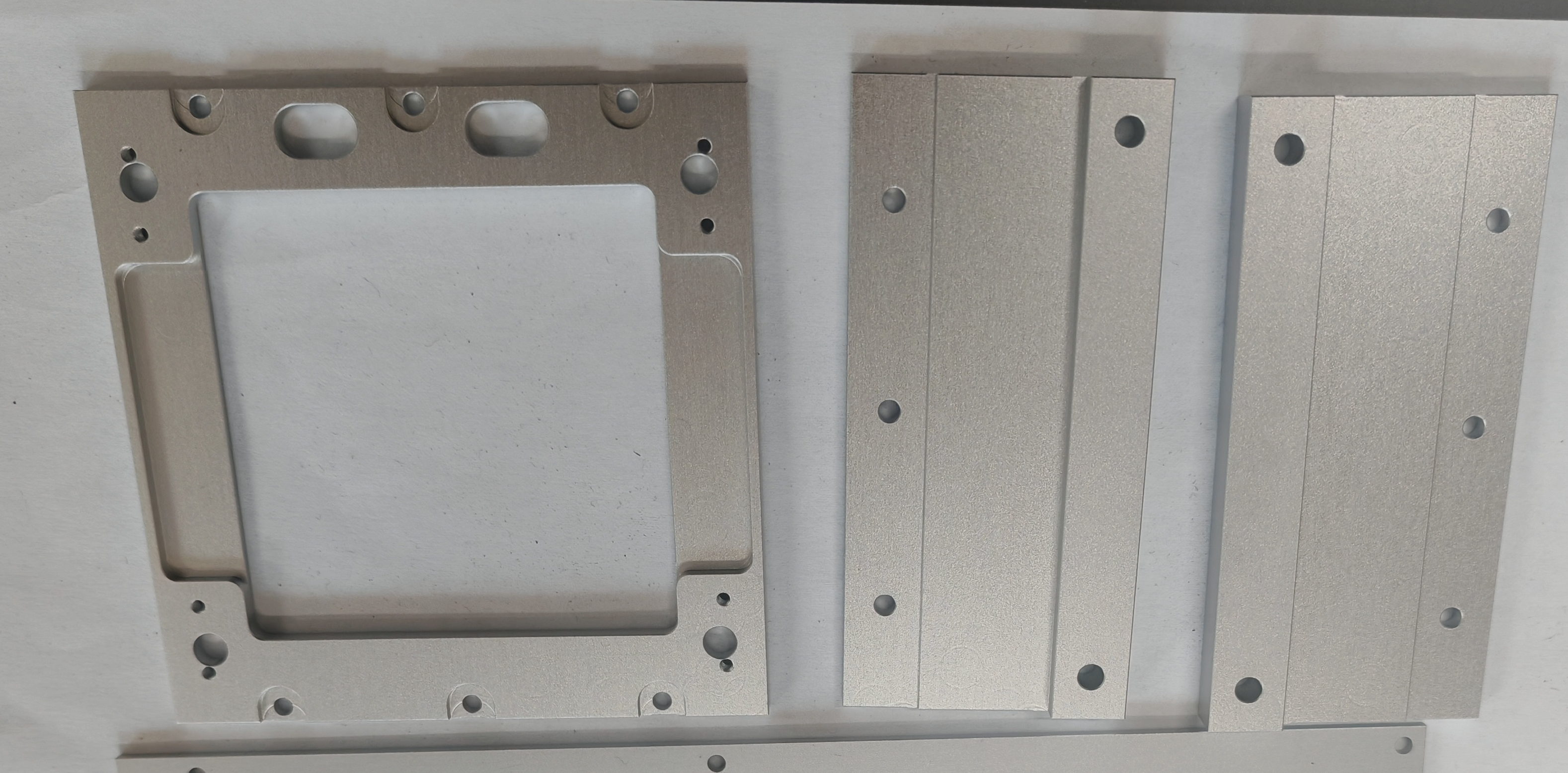

扣具包含固定核心的中框和兼顾MOS散热的导热件，中框根据实际情况三选一，MOS导热件左右对称。

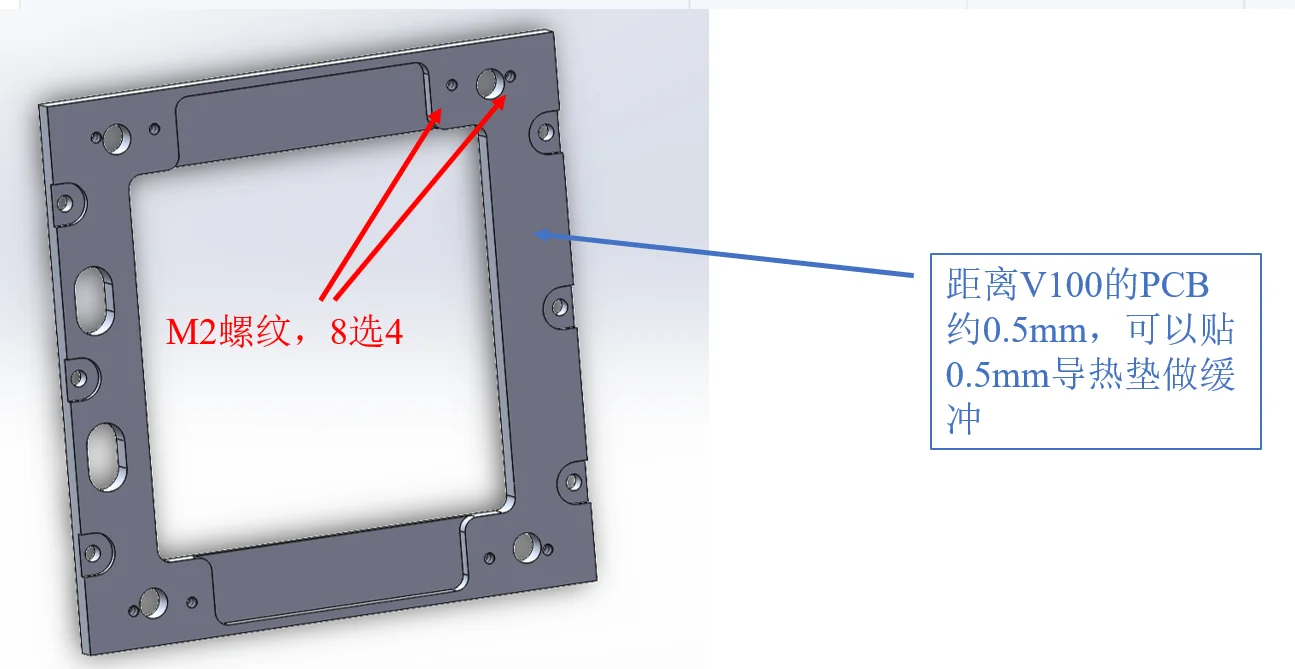

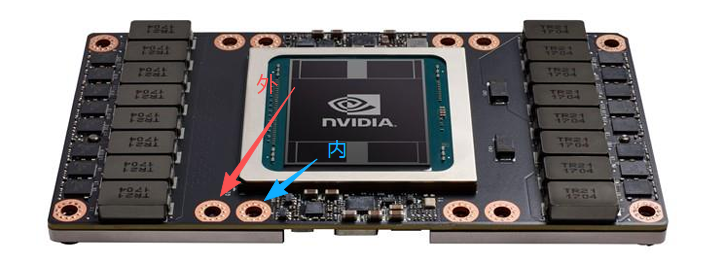

其中中框根据实际需求选择对应的螺纹孔版本，8个螺纹孔对应V100本体PCB板的核心附近8个孔位，均采用M2螺栓固定，以避开原装背板上的M3和M2.5螺纹，如果从转接板方向向冷头安装，建议使用12mm或14mm长的平头螺栓，建议准备薄垫片调节螺丝长度，避免拧到冷头上损坏散热器和显卡。

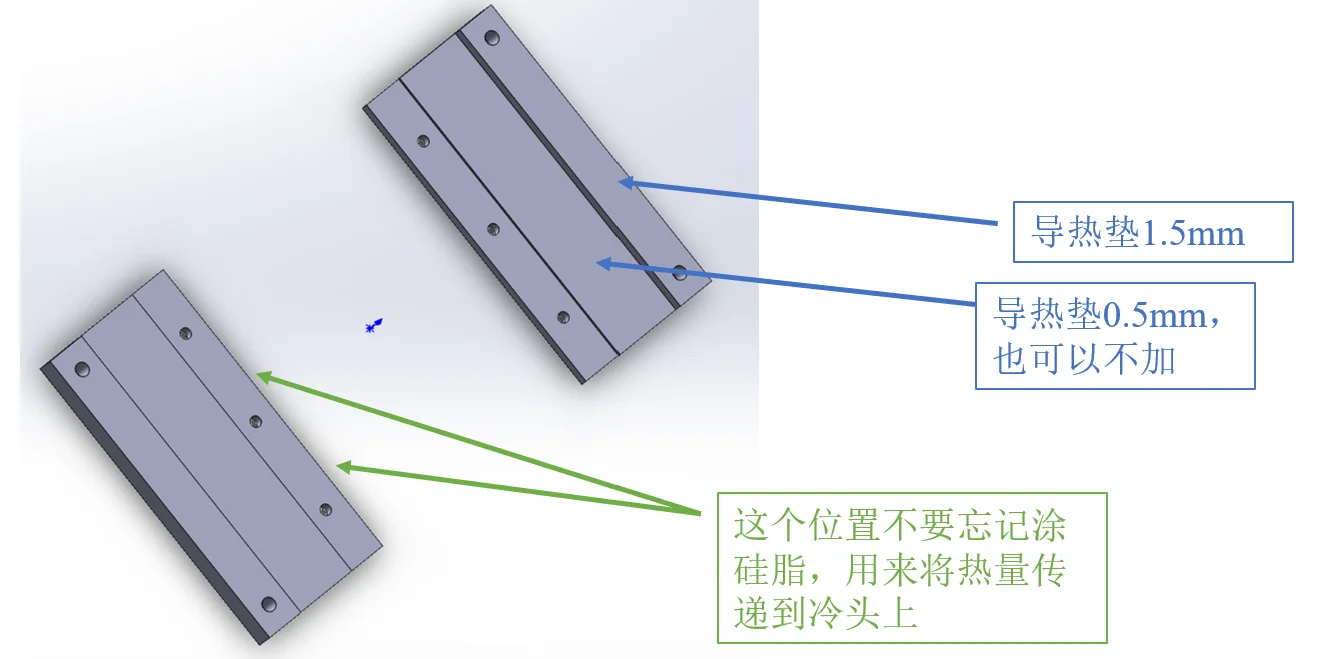

MOS导热件有两点需要注意，首先，MOS导热垫建议选择1.5mm，具备较高压缩性的导热垫。其次，在与铜底接触的台阶面上建议涂抹硅脂，提高导热效果。

以上中框和导热件均支持免费打样。

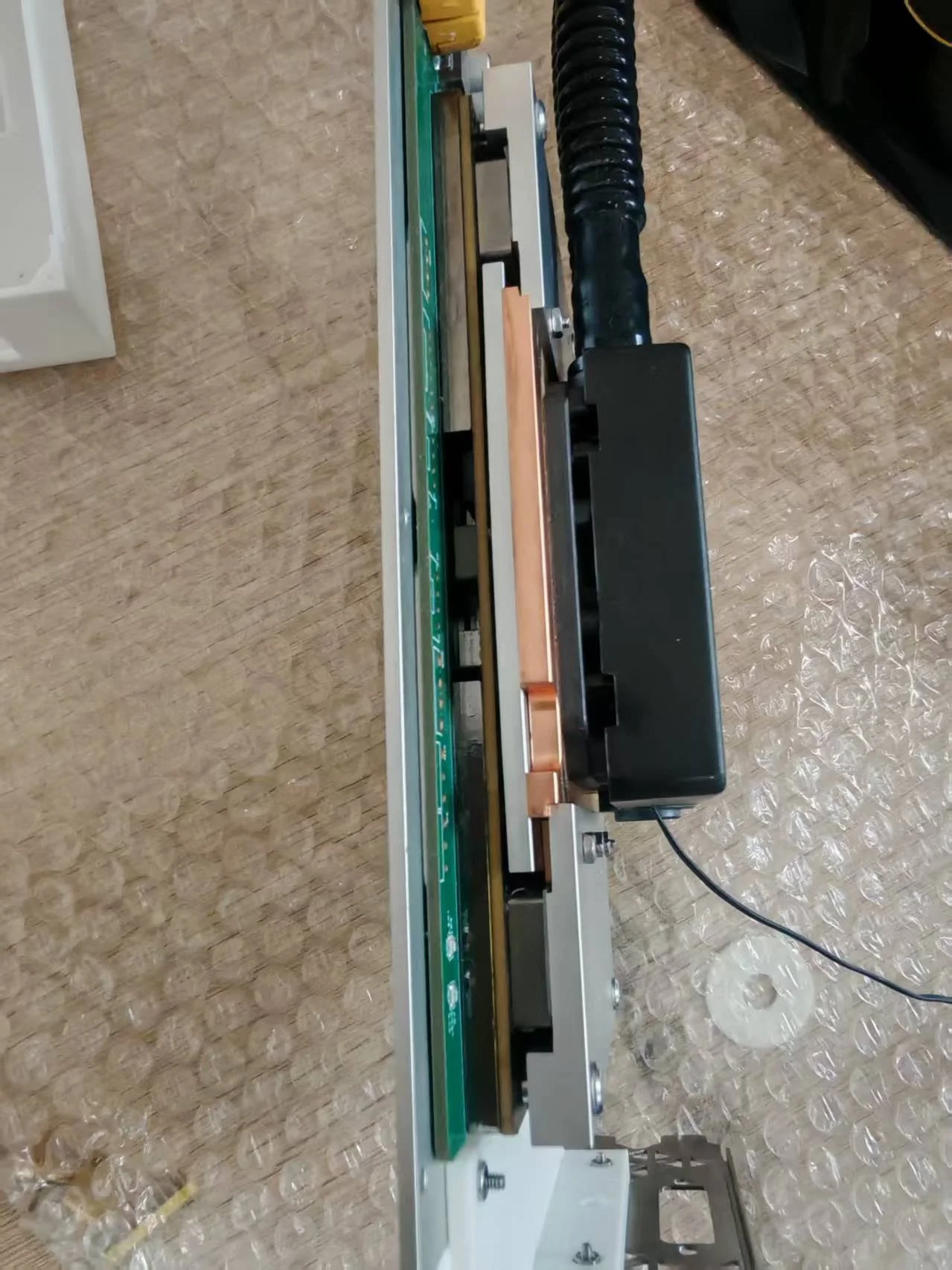

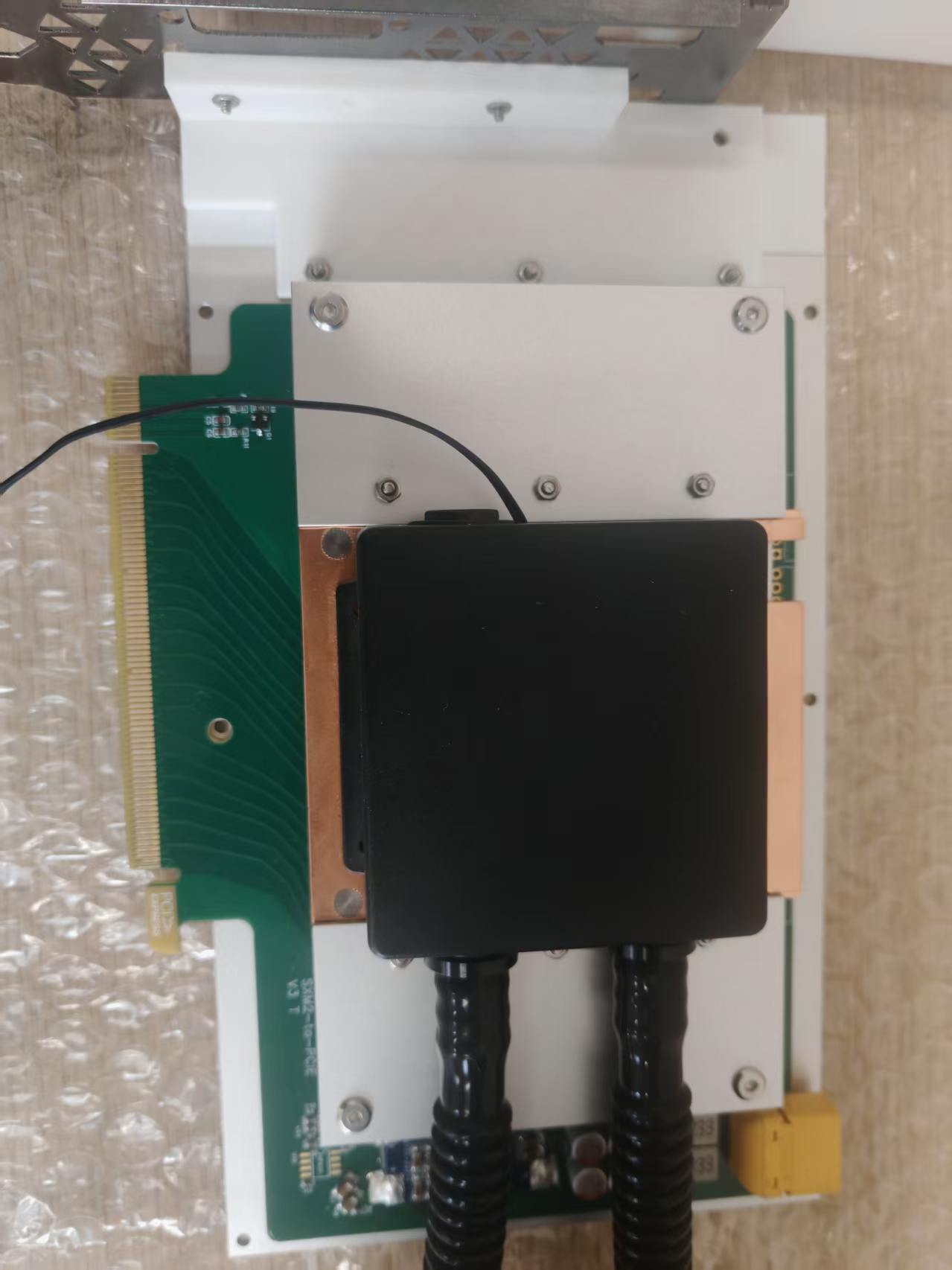

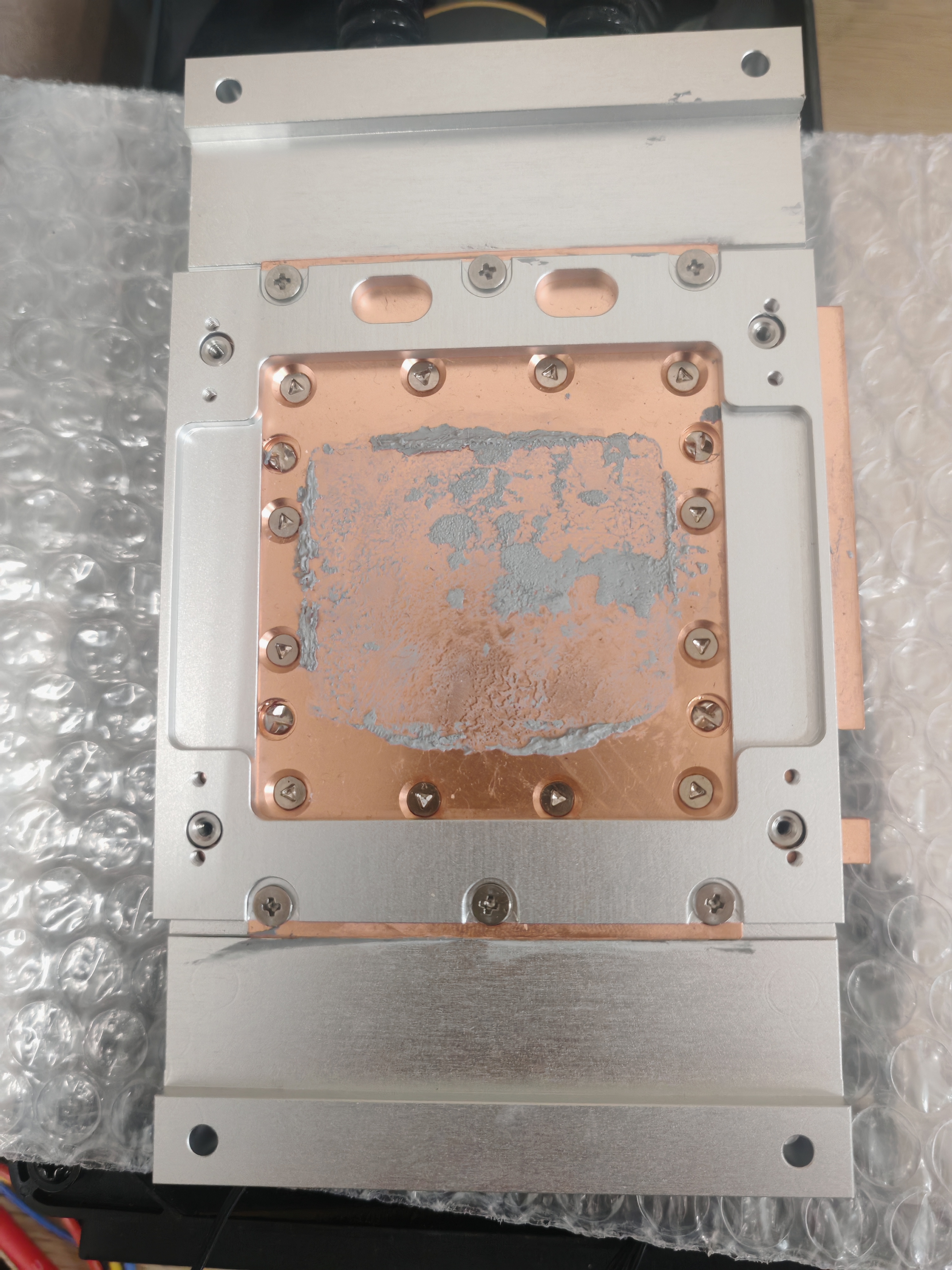

安装好大概这个样子，厚度约38mm，高度和长度取决于你的转接板。

安装好后中框变形属于正常现象，可以当作弹性支架，不会把核心压碎，不过也要再多确认下不是螺丝过长顶起来的。

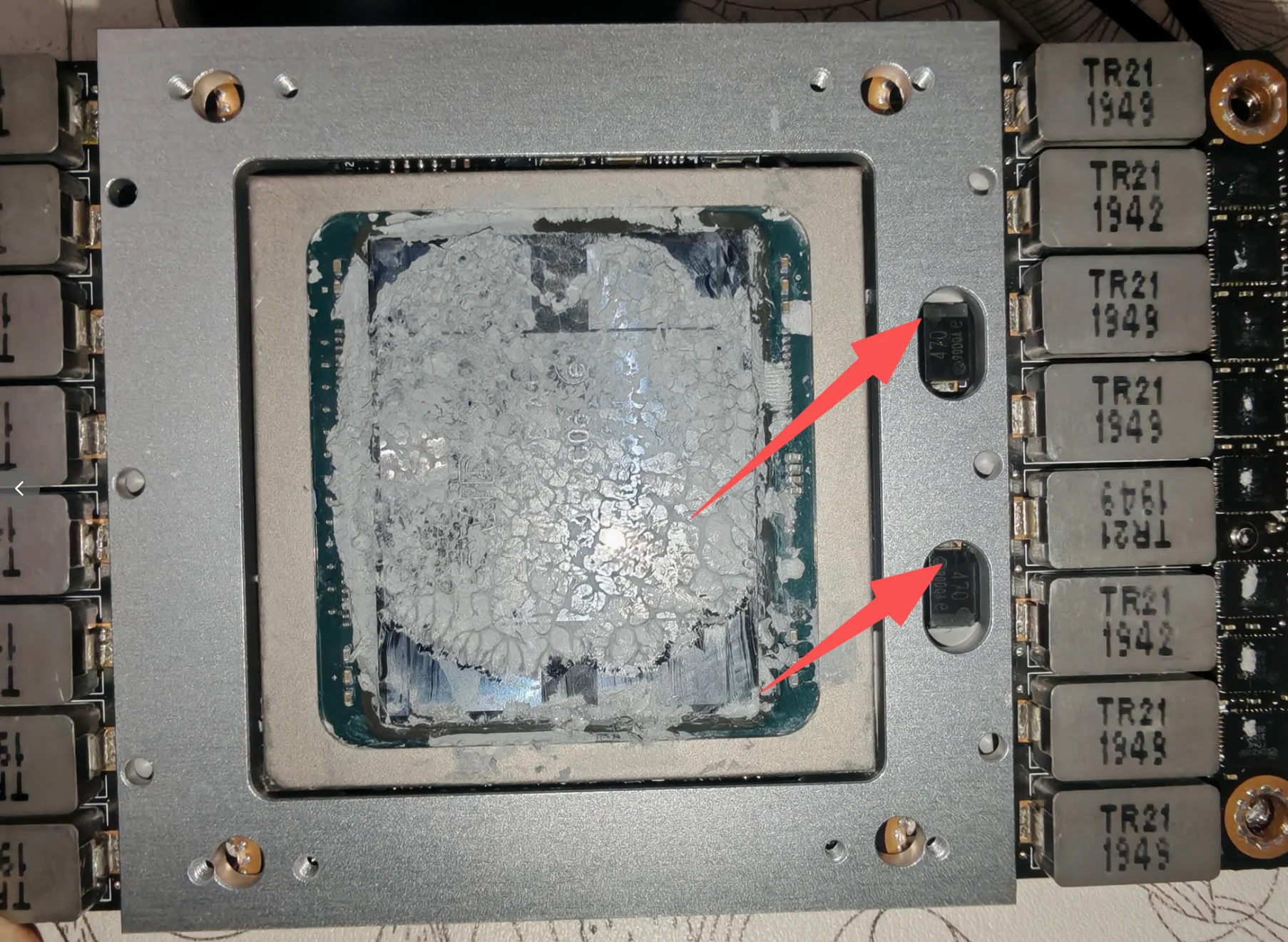

因为各个孔位预留的孔径都稍大，在安装时请注意这两颗电容是否会碰到边框，安装时请先扣上显卡试一下是否会碰到，不要扣上去就用力拧螺丝。

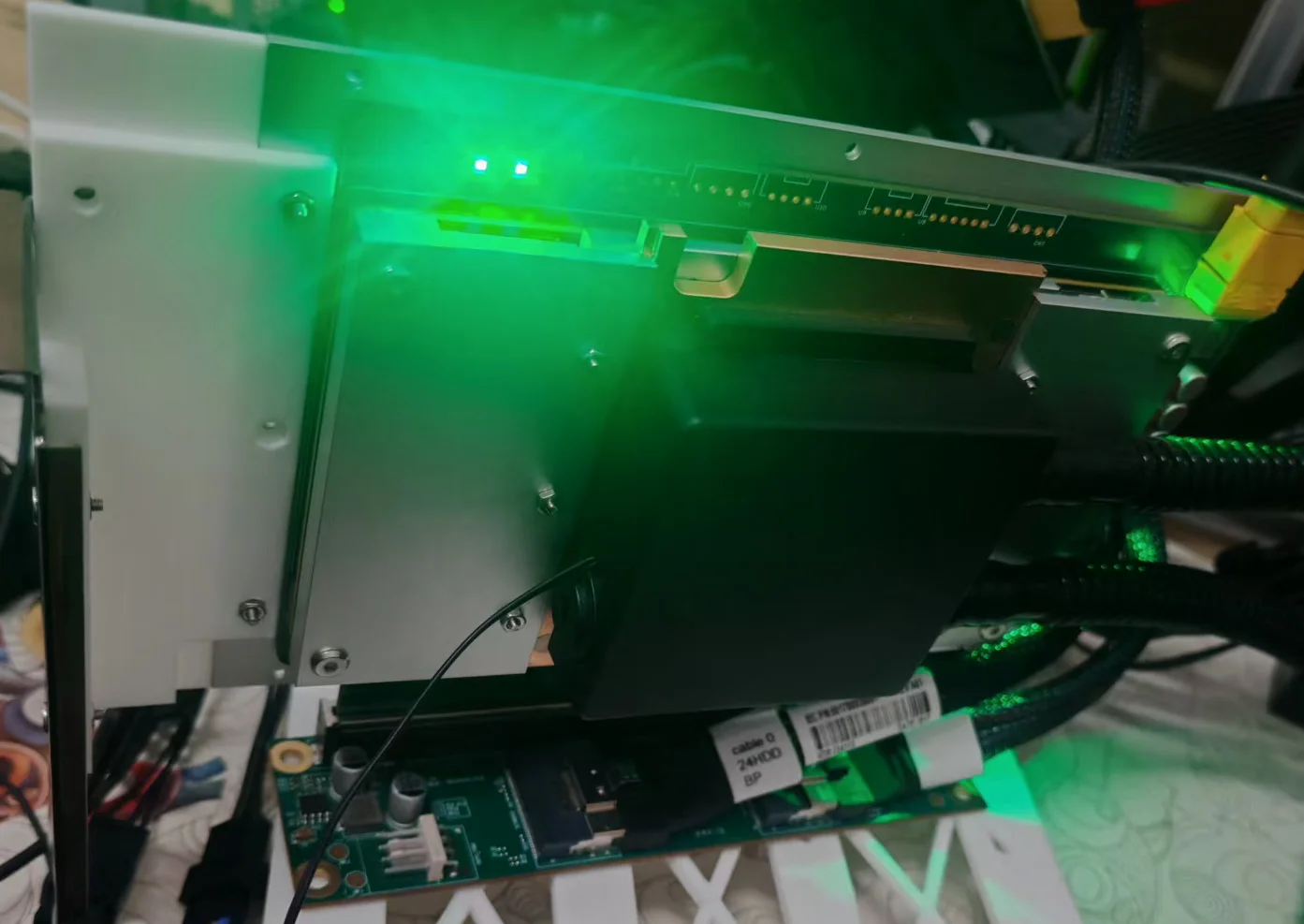

关于最终效果图中的背板/外壳，因为设计依赖于转接板，并不通用，因此没上传。
