电钻垂直打孔辅助器
手电钻垂直打孔辅助器，不容易把孔打歪。
手电钻垂直打孔
  • 图纸编号:
    XM004853
  • 分类:
    CNC图纸
  • 文件格式:
    stp
  • 发布人:
    大橙小坤
  • 发布时间:
    2026-05-28 10:23
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    108次
0
侵权投诉 免责声明
简介
手电钻垂直打孔辅助器，不容易把孔打歪。
应用场景
垂直打孔
项目描述

桌面垂直打孔辅助器

图纸是借鉴的”西格玛男人"开源的小台钻图纸，自己做了一点改动。

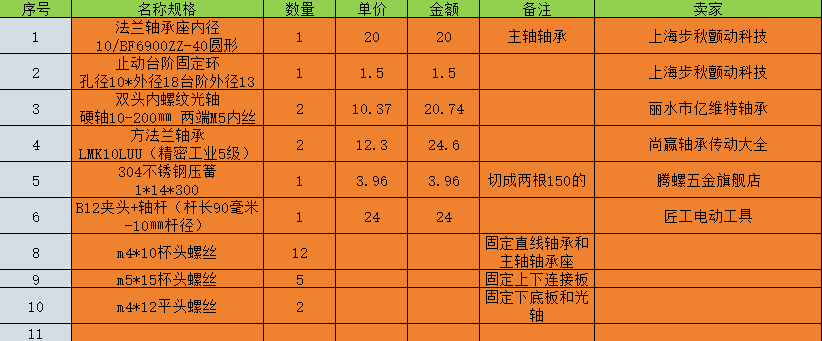

有4块板子在嘉立创CNC加工，其余的配件可以按照物料清单购买，也可以自己从晚上搜索。

有其余问题可以来我抖音群沟通。抖音号：1360012162


8747909124675293184

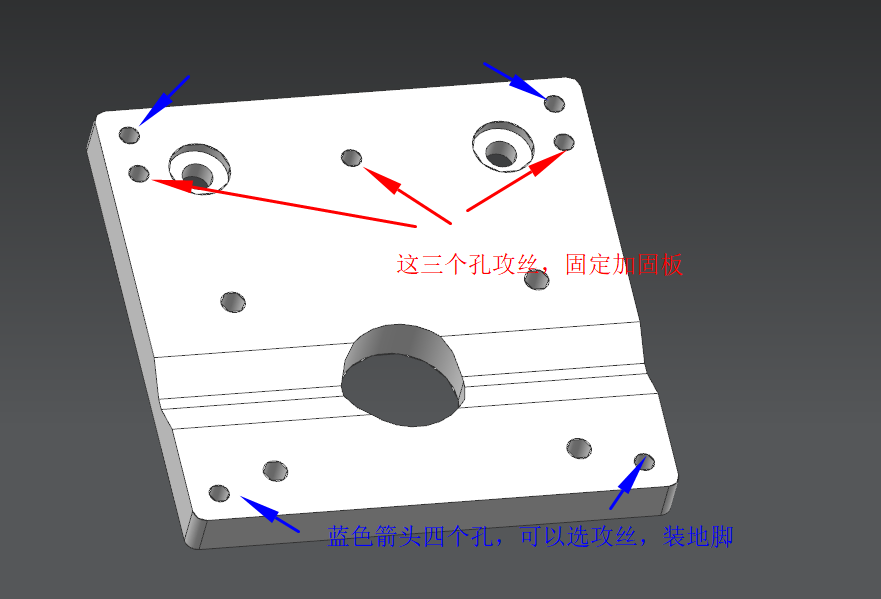

红色箭头的螺丝孔攻丝固定下加固板，丝孔是M4的。

四个角的蓝色箭头螺丝孔可以选择攻丝装地脚，丝孔是M4的。

8747909270528831488
