简易夹具
简易焊接夹具，最大开口35mm。
简易焊接夹具
  • 图纸编号:
    XM004467
  • 分类:
    CNC图纸
  • 文件格式:
    stp
  • 发布人:
    三分长相七分骗
  • 发布时间:
    2026-05-11 10:23
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    229次
0
侵权投诉 免责声明
简介

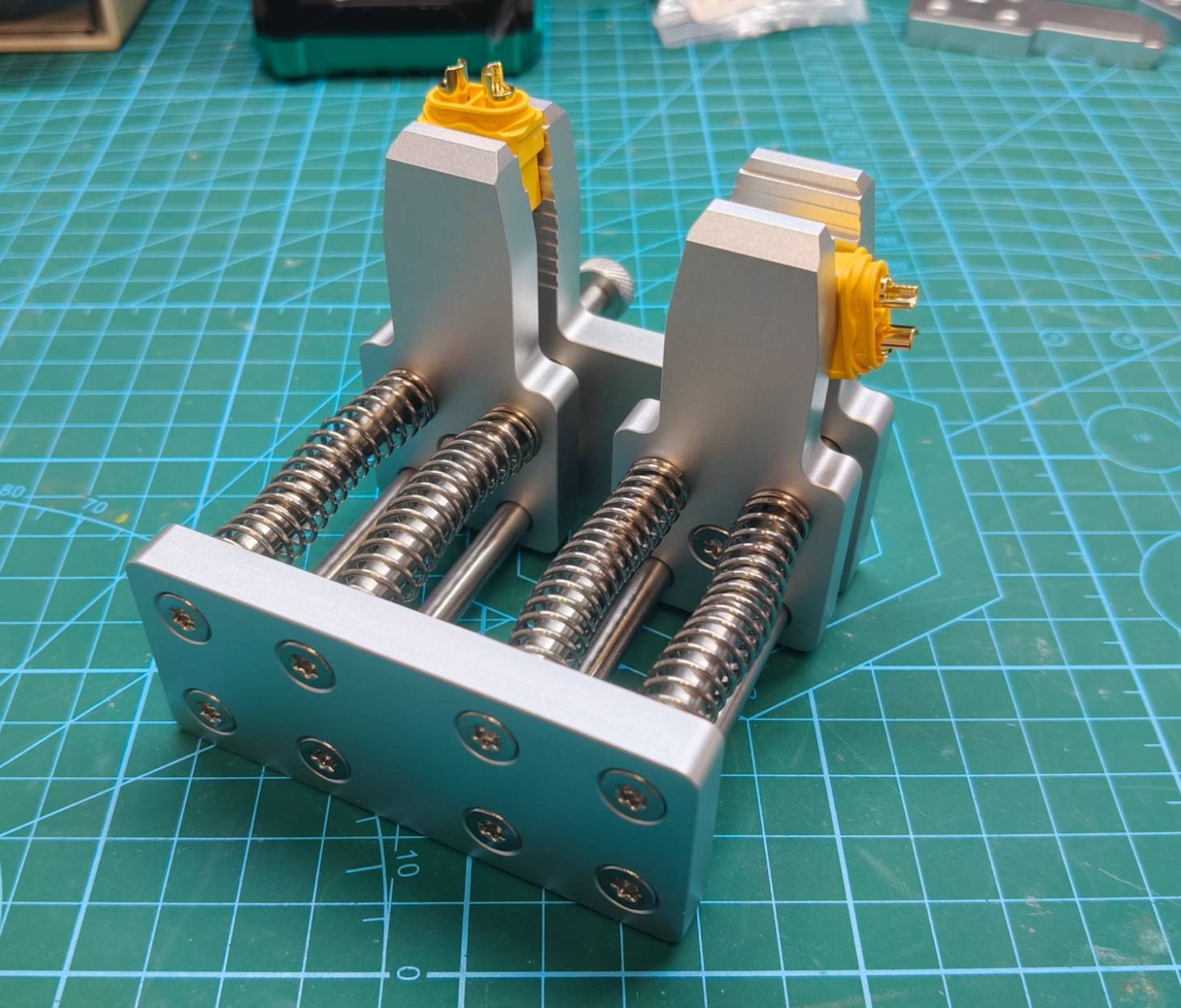

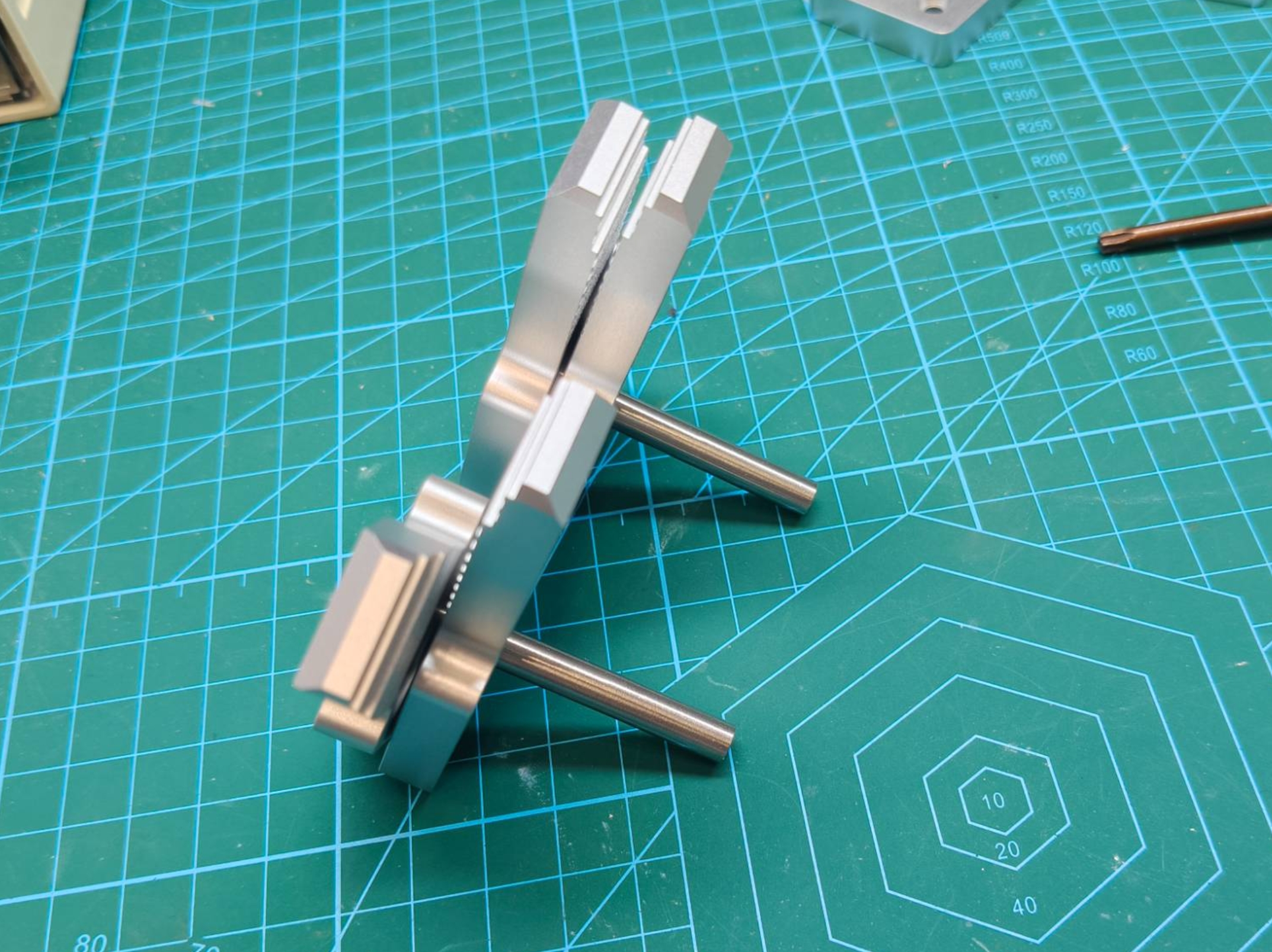

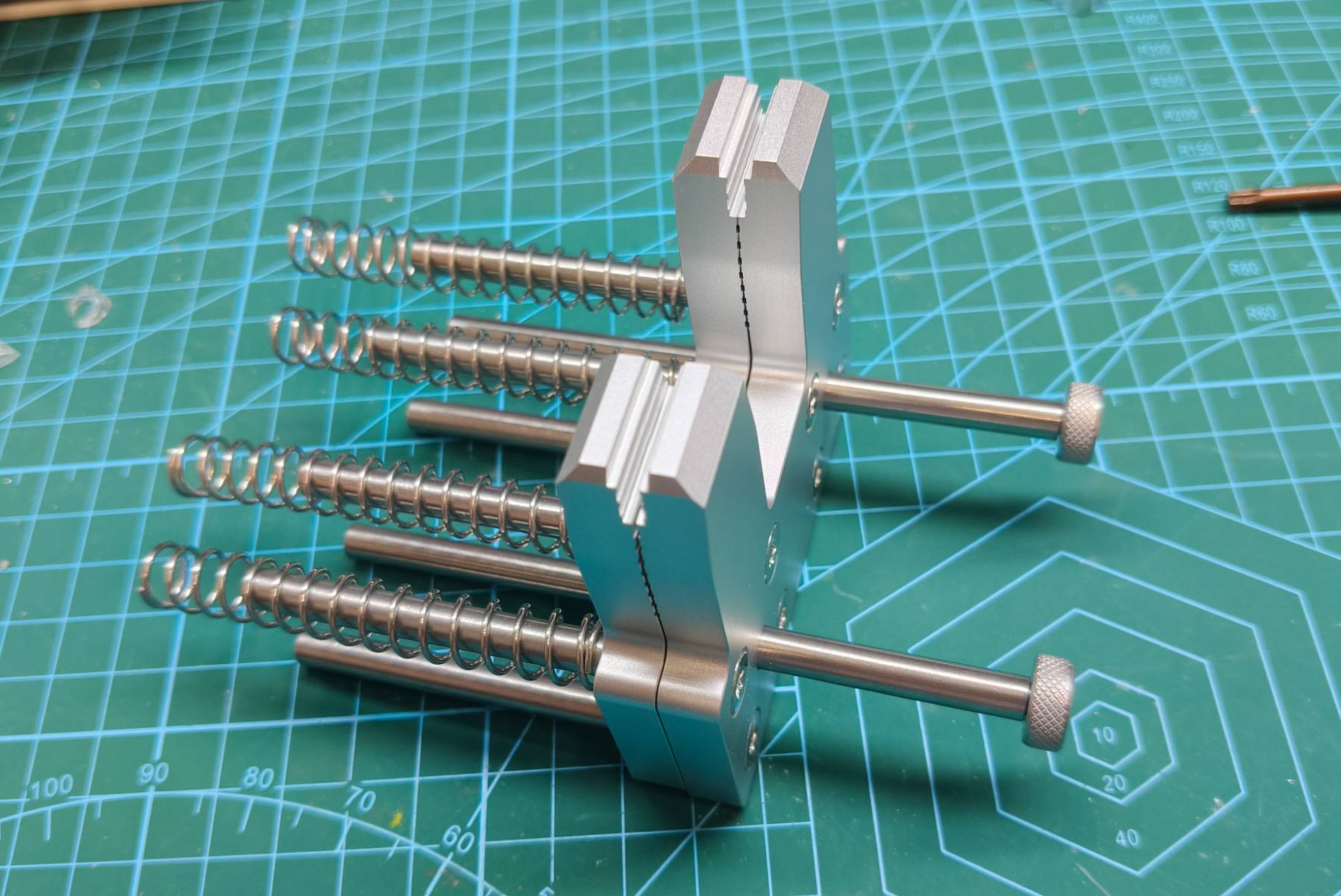

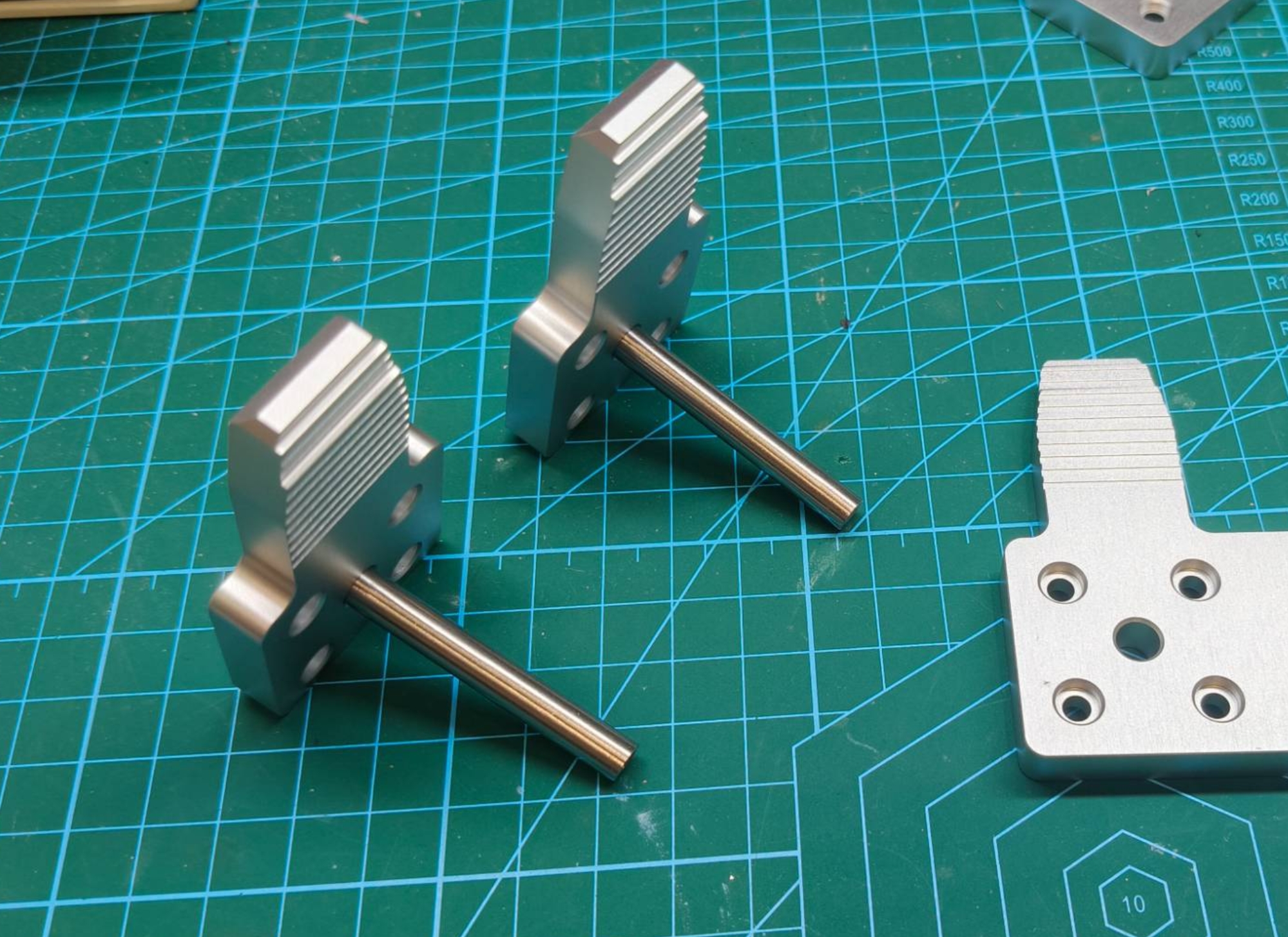

简易焊接夹具，最大开口35mm。
应用场景
简易焊接夹具
项目描述

最大夹持开口35MM

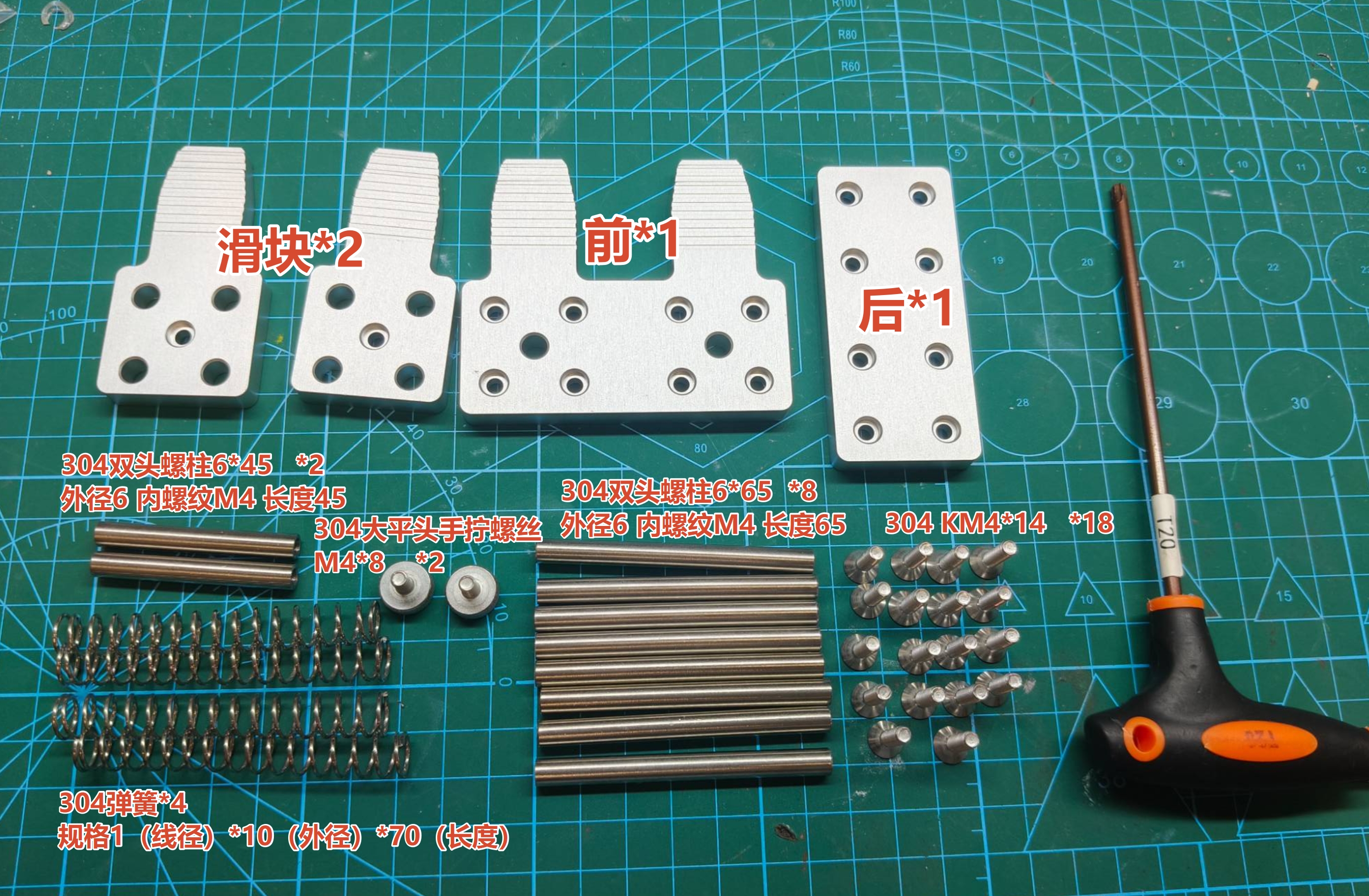

配件：

304 M6双头螺柱(外径6 内螺纹4)45长  *2条夹持

304滚花手拧螺母M4*8   *2

304 M6双头螺柱(外径6 内螺纹4)65长  *8条

304 KM4*14螺丝*18

304弹簧  1*10*70（线径1*外径10*长度70）*70.。可根据自己手感自行更换线径数量


开口10mm 夹紧力约3kg
