打孔器

平面打孔器,用于大钻套的平面打孔器

打孔器
大平面打孔
  • 图纸编号:

    XM004466

  • 分类:

    CNC图纸

  • 文件格式:

    step

  • 发布人:

  • 发布时间:

    2026-05-11 10:23

  • 开源协议:

    CC CC0协议
  • 下单次数:

    13次

免费/特价打样

1

5

分享

侵权投诉

免责声明

评论(0)

简介

平面打孔器,用于大钻套的平面打孔器

应用场景

平面打孔,木工孔

项目描述

此打孔器用于大钻套,螺纹m20,使用黄铜螺母的钻套

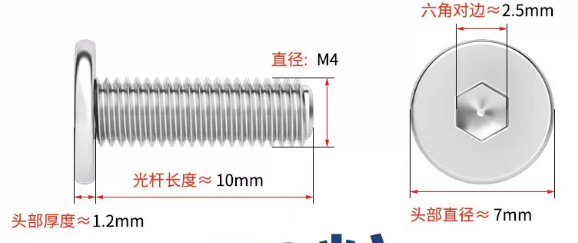

还需购买m4螺丝,推荐平头螺丝,我用的是m4*10头7的螺丝,可以内嵌到产品中

8741646173699850240

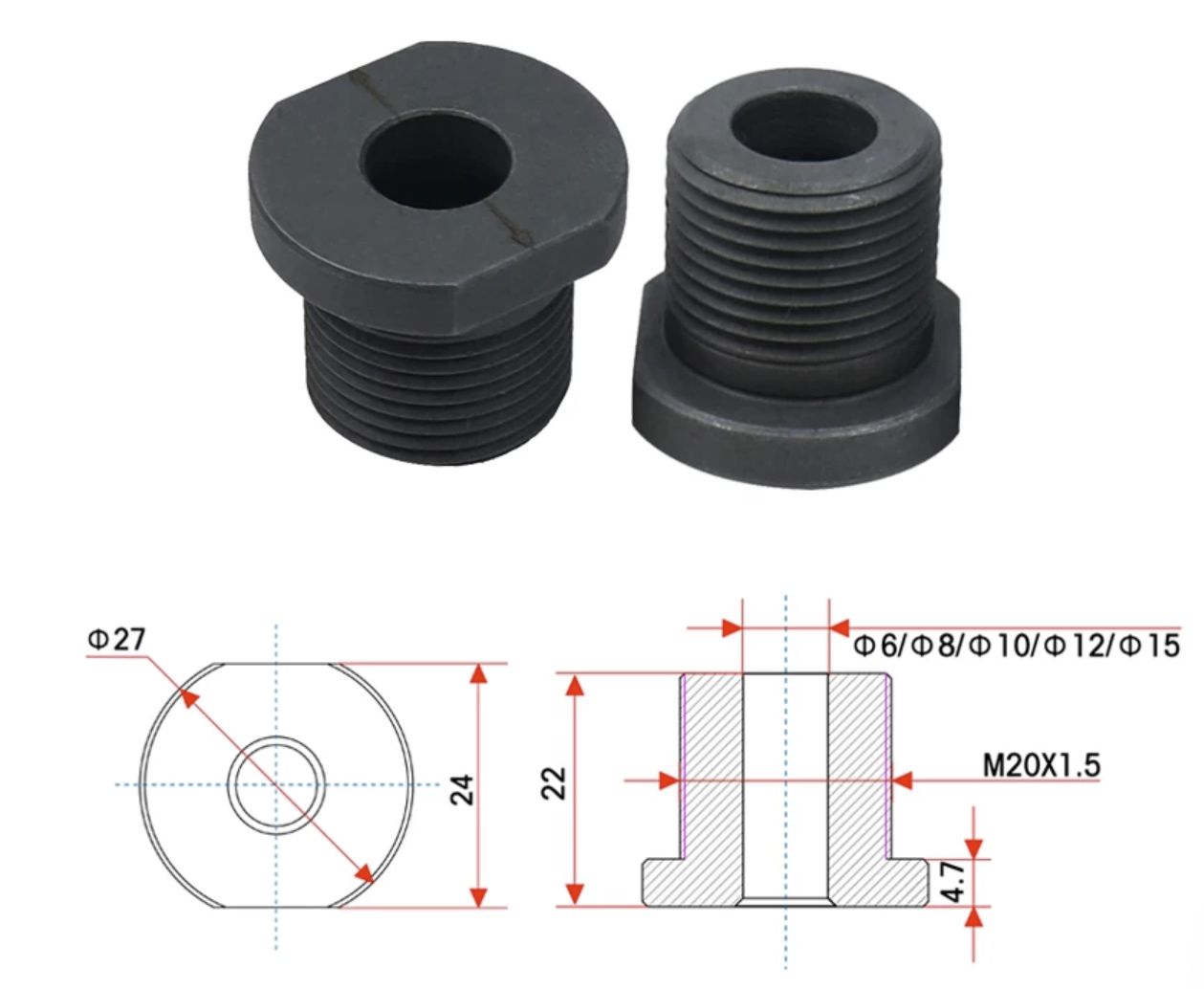

钻套,黄铜螺母,以及扳手

87416464283073617928741646612091207680

使用m4螺丝将打孔器组装好之后再安装钻套使用

打孔器最终组装好之后接触面积能达到直径12厘米,非常稳定,四个小的底座是为了把整个打孔器抬高,我是用来打木板的,下内外牙螺母的时候也需要,钻套下方可以直接放得下内外牙螺母,平时使用的话可以不用那四个增高垫
