9mm圆柱体侧面开2mm孔辅助定位

圆柱体侧面开孔辅助工具方案,附带验证旋转结构。

圆柱体
侧面
开孔
  • 图纸编号:

    XM004465

  • 分类:

    CNC图纸

  • 文件格式:

    step

  • 发布人:

  • 发布时间:

    2026-05-14 17:41

  • 开源协议:

    CC BY-NC-SA协议
  • 下单次数:

    27次

免费/特价打样

1

0

分享

侵权投诉

免责声明

评论(0)

简介

圆柱体侧面开孔辅助工具方案,附带验证旋转结构。

应用场景

圆柱体侧面开孔

项目描述


提供一个圆柱体侧面开孔辅助工具的一种方案。附带验证一种合页旋转结构的可能性。


作用:圆柱体侧面开孔,夹持,定位。


两片式夹持工具,槽深16.5mm,夹持直径9mm,开孔直径2mm。开孔位置5mm或10mm


支持一次夹持3个需开孔圆柱体。


如果两套工具同时夹持圆柱体两端一起打孔,则有效避免偏差,使开孔在同一直线上。同时解决受加工圆柱体长度受限。


旋转结构使用:

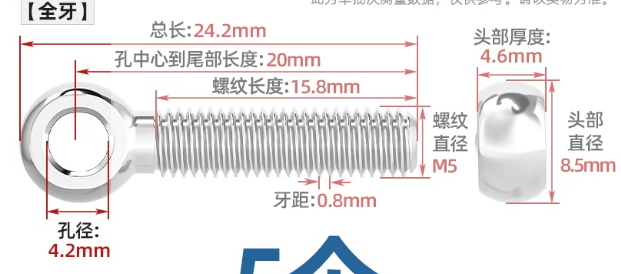

8742097373309833216


(304不锈钢活节活接活结螺丝吊环鱼眼螺杆带孔螺栓)M5*10螺丝2个(TB最短是M5*20的,需要手工断掉10mm)

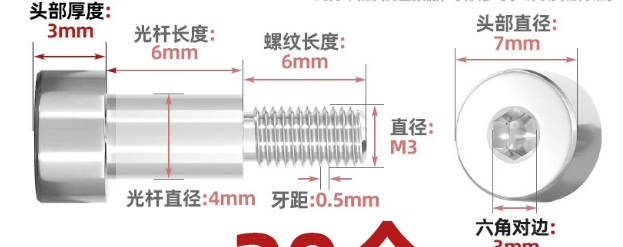

8742097451662000128


(304不锈钢内六角塞打螺丝轴肩等高限位螺栓螺钉)直径4*6*M3螺丝2个

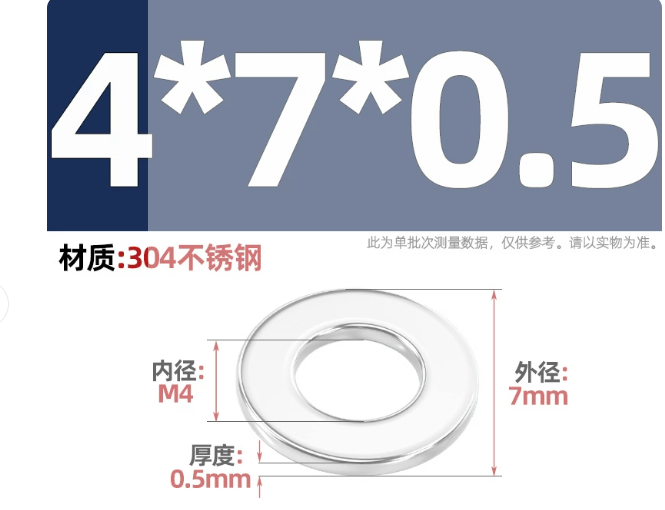

8742098961445019648


M4*7*0.5垫片4个。
