显示器支架安装孔位延长
应用场景
用于戴尔s2721dgf 显示器支架安装，保留显示器快拆
项目描述

大板的四个角需要攻丝m4，有一个零件是螺纹，也需要攻丝，四个m4，两个m6全部攻丝，一共攻丝十处，

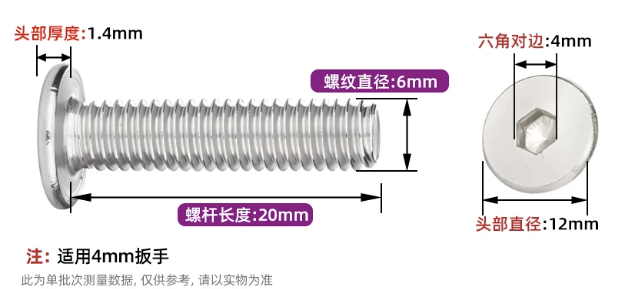

螺丝使用薄头内六角m6*20从大板穿过去，拧到螺纹上面，中间垫后垫片

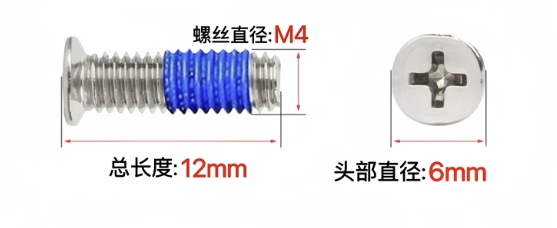

十字小沉头m4用于将快拆板固定到工件上，中间垫薄垫片，组装具体看爆炸图

87420392099693240328742039515923234816

还需要4颗m4螺丝固定vesa挂架到大板上面，这个随意m4螺丝都行，我现在用的是m4柱头螺丝
