尺寸80*80，有效夹持范围0mm~47mm，支持水平、竖直、45度角夹持，所有运动件全轴承；

零件1、2、3、4、6、8需要加工，零件6加工两份，零件2未显示免费打样，可以下载零件2文件手动上传到免费打样进行加工；

6个CNC件均可以免费打样，加工件小复杂，合计有10来块的工时费，有兴趣的小伙伴可以优化图纸，取消掉工时费；

旋转底座安装5*1mm、5*1.5mm磁铁调节手感，目前我测试的方案为转盘安装20个5*1.5，另一边安装两个5*1mm磁铁；

要是觉得开源作品还行的话，麻烦点赞支持下，谢谢

功能演示及安装拆解：【开源一个优雅丝滑的夹具-哔哩哔哩】 https://b23.tv/85SXHlk

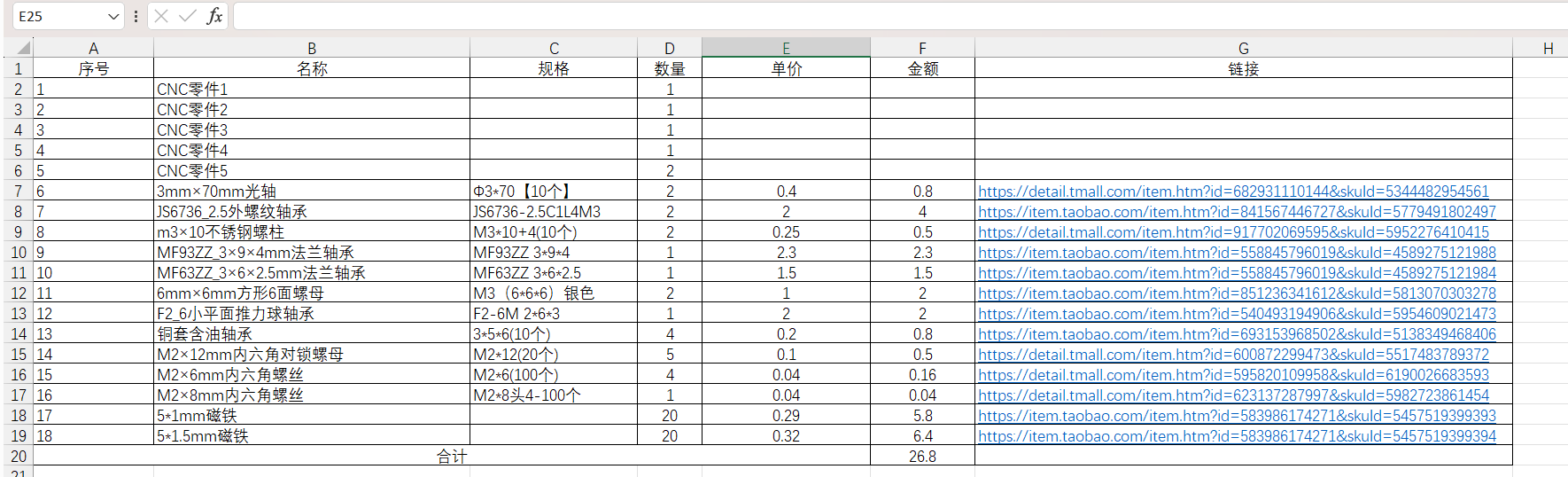

物料清单下载见附件

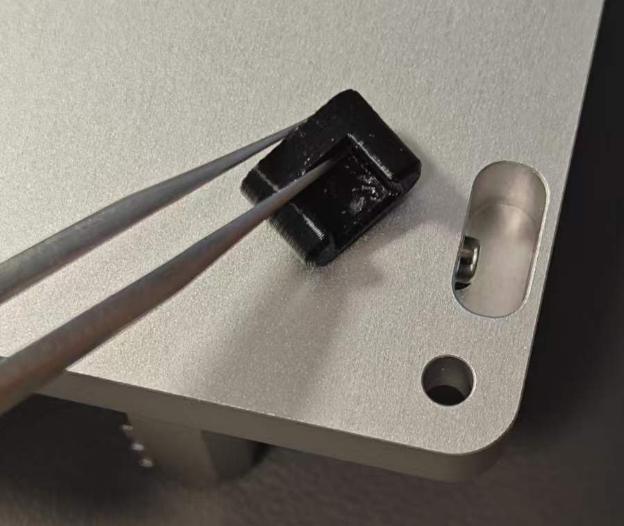

光轴限位需要用到4个3d打印件，不方便打印的兄弟可以用泡面加502解决，限位结构的3d打印文件见附件：

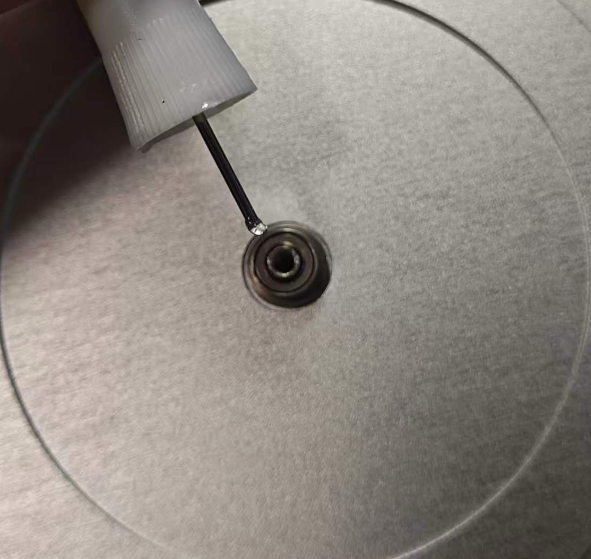

中心转轴的对锁螺母中可以添加一些结构胶水，防止转动的时候螺丝松动：
